Automatische doppelseitige Rundum-Etikettiermaschine für flache, runde Flaschen

• Modell: VK-DSL-R
• Spannungsspezifikation: AC220V/380V, 50/60HZ einphasig
• Leistung: 2,2 kW/220 V (US-Leistungsstandard einstellbar)
• Etikettiergeschwindigkeit: 40–50 Stück/min.
• Beschriftungsgenauigkeit: ±1 mm (Fehler der beschrifteten Objekte und Etiketten ausgeschlossen)
• Luftquelle zum Etikettieren: 5 kg/cm2
• Anwendbarer Gefäßbereich: 15–150 mm Länge, 10–100 mm Durchmesser, 40–350 mm Höhe
• Anwendbares Etikett: 15–180 mm hoch, 10–200 mm lang.
• Max. Etikett: 420 mm im Durchmesser, 76 mm Innendurchmesser der Papierrolle.
• Etikettenabstand: 3–4 mm
• Abstand zwischen Ober- und Unterseite des Etiketts und Ober- und Unterseite des Trägerpapiers: 2 mm

Video ansehen

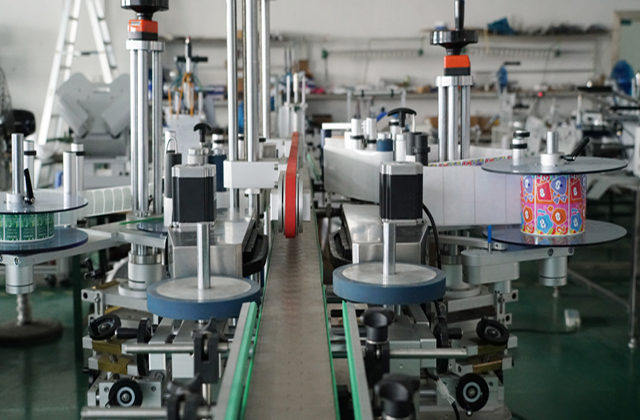

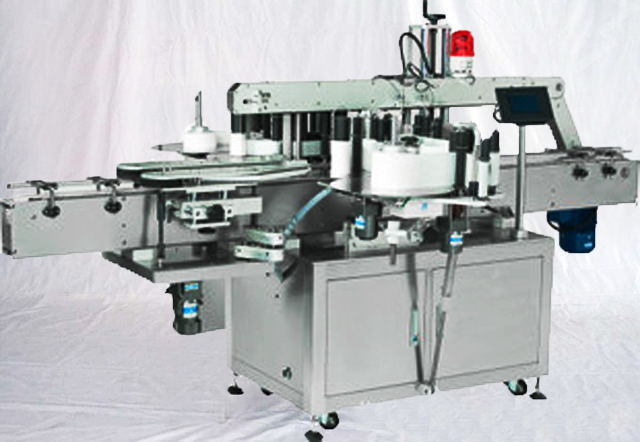

Die doppelseitige automatische Etikettiermaschine eignet sich für runde oder flache Flaschen mit Doppel- oder Einzelmarkierung. Das Formband kann geneigt werden und der Etikettierkopf kann in acht Richtungen eingestellt werden, sodass die Maschine in wenigen Minuten erfolgreich für jede Flasche eingestellt werden kann.

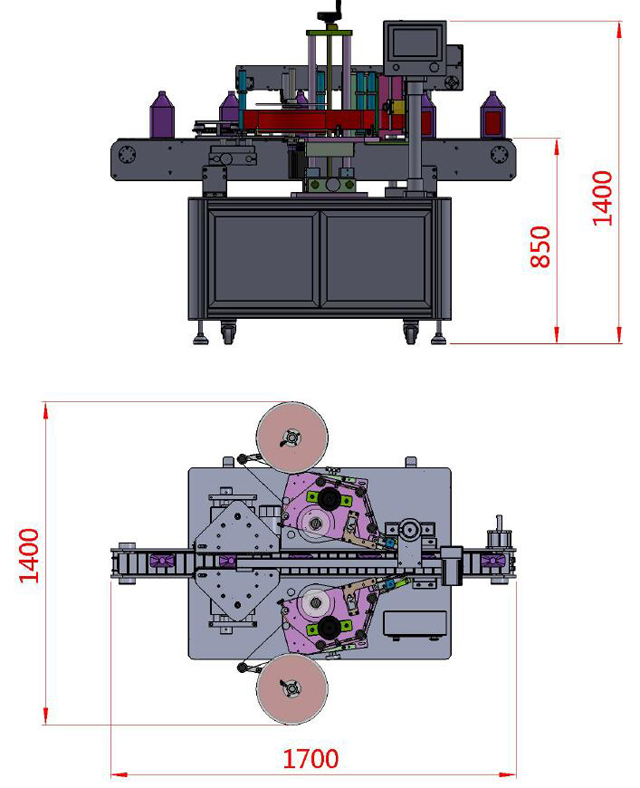

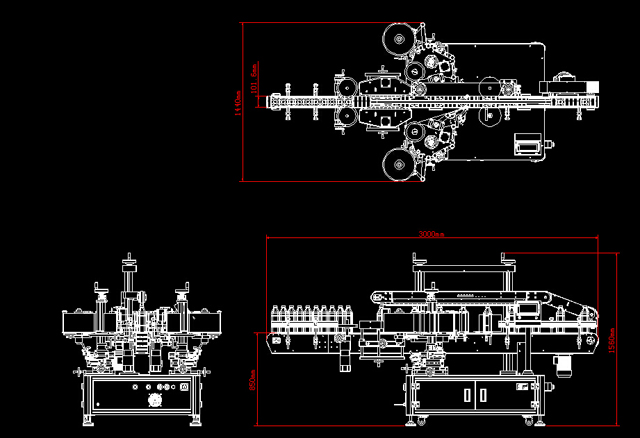

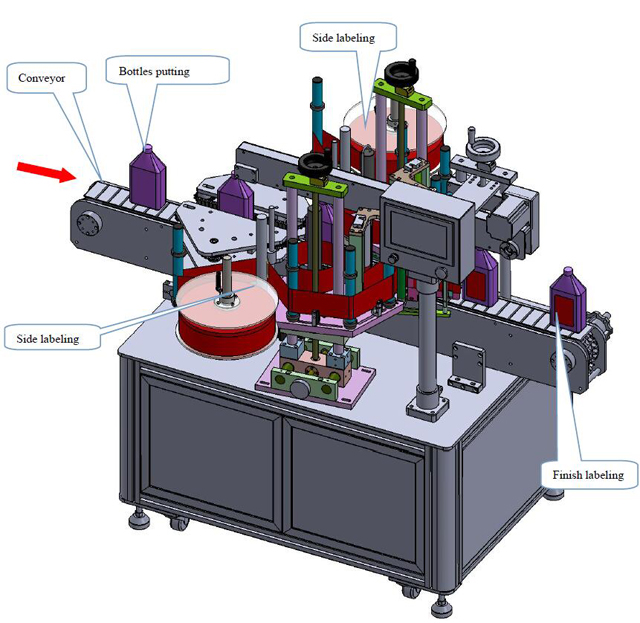

Die Zeichnung der automatischen doppelseitigen Etikettiermaschine:

Der Druck zwischen der aktiven Achse und der Andruckrolle kann eingestellt werden, sodass die Laufrichtung des Etiketts frei eingestellt werden kann. Das Etikett wird nur flexibel angedrückt, ohne dass es zu Verzerrungen kommt. Der Etikettierkopf übernimmt die Struktur der doppelten Andruckrollen und garantiert, dass das Etikett straff gezogen wird, aber durch das darunterliegende Papierstanzen nicht reißt. Die getrennte Kupplung sorgt für eine gleichmäßigere Belastung.

Die Touchscreen-basierte Benutzeroberfläche in Russisch und Englisch mit einem Online-Hilfesystem erleichtert die Bedienung der Maschine. Das Pressband ist in die Haupttransportlinie eingelassen, sodass die beiden Transportlinien absolut synchron arbeiten.

Die Maschine ist mit dem bekannten Schrittmotor ausgestattet, sodass eine echte Regelung mit geschlossenem Regelkreis realisiert wird und das Phänomen des „Blindgangs“ vermieden wird, wenn sie mit einem Schrittmotor ausgestattet ist.

Der Mehrkanal-Encoder erkennt die Etikettierposition präzise und mit hoher Geschwindigkeit.

Das Etikett wird nach dem Aufbringen auf die Flasche durch eine Klappe und durch die aktiven und passiven Schwammrollen gedrückt. Wenn das Etikett also festklebt, bildet es keine Blase. Dies ist insbesondere für Kristallflaschen mit transparenten Etiketten geeignet. Mit dem optionalen Luftantrieb und Rollenetikettierset können runde Flaschen präzise etikettiert werden.

Grundparameter

• Modell: VK-DSL-R
• Spannungsspezifikation: AC220V/380V, 50/60HZ einphasig
• Leistung: 2,2 kW/220 V (US-Leistungsstandard einstellbar)
• Etikettiergeschwindigkeit: 40–50 Stück/min.
• Beschriftungsgenauigkeit: ±1 mm (Fehler der beschrifteten Objekte und Etiketten ausgeschlossen)
• Luftquelle zum Etikettieren: 5 kg/cm2
• Anwendbarer Gefäßbereich: 15–150 mm Länge, 10–100 mm Durchmesser, 40–350 mm Höhe
• Anwendbares Etikett: 15–180 mm hoch, 10–200 mm lang.
• Max. Etikett: 420 mm im Durchmesser, 76 mm Innendurchmesser der Papierrolle.
• Etikettenabstand: 3–4 mm
• Abstand zwischen Ober- und Unterseite des Etiketts und Ober- und Unterseite des Trägerpapiers: 2 mm

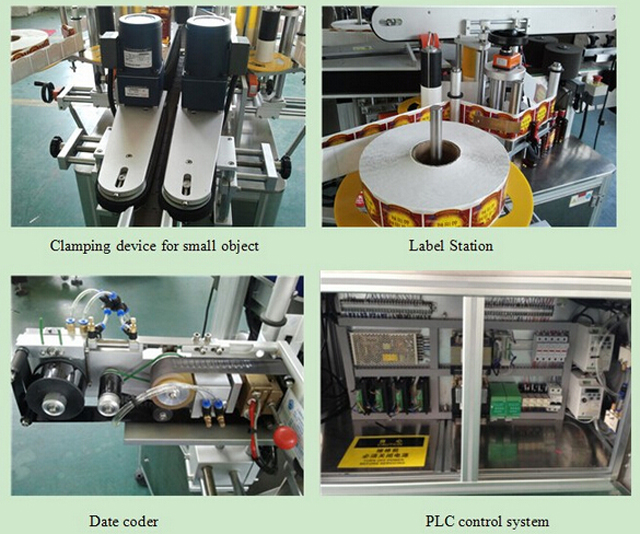

Elektronische Komponenten mit Marke und Konfiguration

Anwendung
