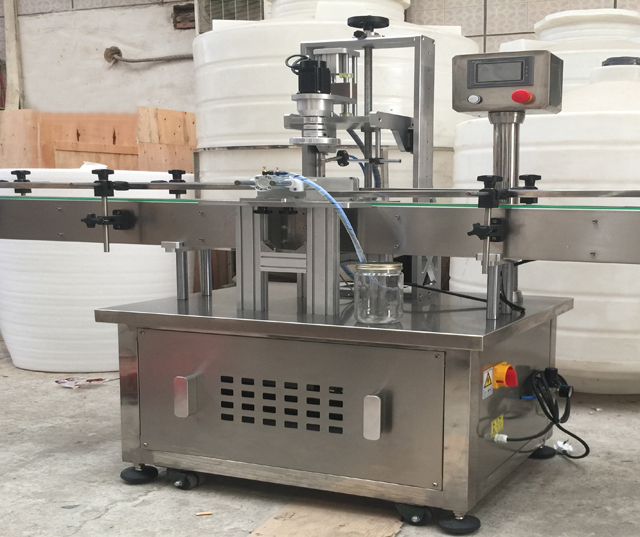

Automatische lineare Servo-Schraubverschlussmaschine mit Einzelkopf für Flaschenfutter

Automatische lineare Servo-Einzelkopf-Flaschenfutter-Schraubverschlussmaschine

Modellnummer: VK-SCC
Anwendbare Flaschenhöhe: 60–380 mm.
Anwendbarer Flaschenhalsdurchmesser: 16–50 mm.
Motorspannung: 220 V (anpassen)
Motorleistung: 0,37 kW
Produktionskapazität: 1200-1500 Flaschen/Stunde
Maschinengröße: 600 * 210 * 900 mm
Verpackung: Holzkarton
Maschinengewicht: 140kg

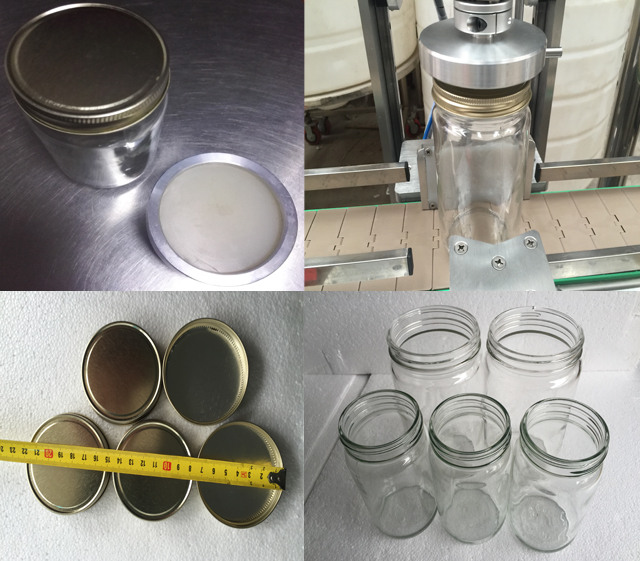

Übersicht über die Einzelkopf-Verschließmaschine

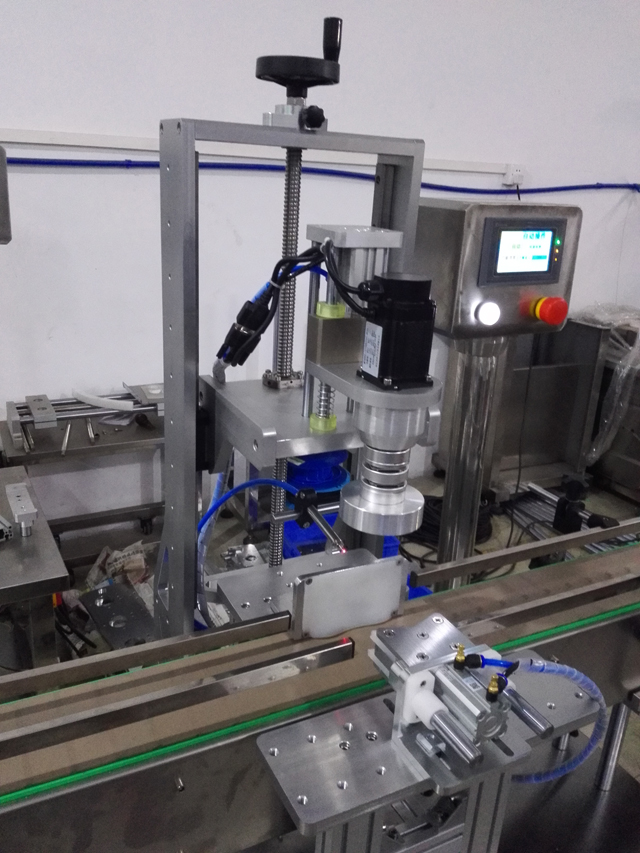

Die Maschine besteht aus rostfreiem Stahl, ist korrosionsbeständig und leicht zu reinigen. Dank ihrer kompakten Bauweise nimmt sie nur wenig Stellfläche ein. Gleichzeitig ist sie eine Maschine mit hohem Automatisierungsgrad und hoher Effizienz, die nur eine Bedienungskraft erfordert. Es handelt sich um eine automatische Füll- und Verschlussanlage, die Mechanismus, Elektrizität und Pneumatik in einem vereint.

Technische Parameter

Modellnummer: VK-SCC
Anwendbare Flaschenhöhe: 60–380 mm.
Anwendbarer Flaschenhalsdurchmesser: 16–50 mm.
Motorspannung: 220 V (anpassen)
Motorleistung: 0,37 kW
Produktionskapazität: 1200-1500 Flaschen/Stunde
Maschinengröße: 600 * 210 * 900 mm
Verpackung: Holzkarton
Maschinengewicht: 140kg

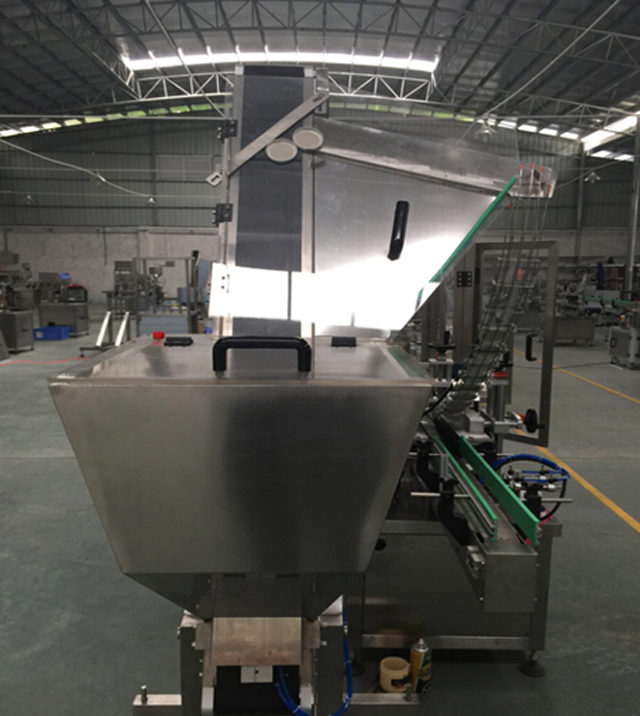

(Hinweis: Die Maschine wird von Hand vom Arbeiter mit Deckeln auf die Gläser befüllt. Optional kann das automatische Deckelzuführungssystem gewählt werden, dessen Abbildungen unten dargestellt sind.)

Installation der Ausrüstung

Für die Maschine sind keine vorab zu versenkenden Ankerschrauben erforderlich. Stellen Sie die gesamte Maschine nach dem Auspacken auf einen festen und ebenen Boden und stellen Sie dann die Höhe der Maschinenbeinschrauben ein.

Korrigieren Sie jede Neigung mit einer Wasserwaage, um sicherzustellen, dass jedes Bein die Last gleichmäßig trägt. Sobald die Einstellungen abgeschlossen sind, schließen Sie den Wasserzulaufschlauch, den Abwasserschlauch, die Stromversorgung und die Luftquelle an und befestigen Sie sie gut.

Verwendung und Bedienung (Panelfunktionen)

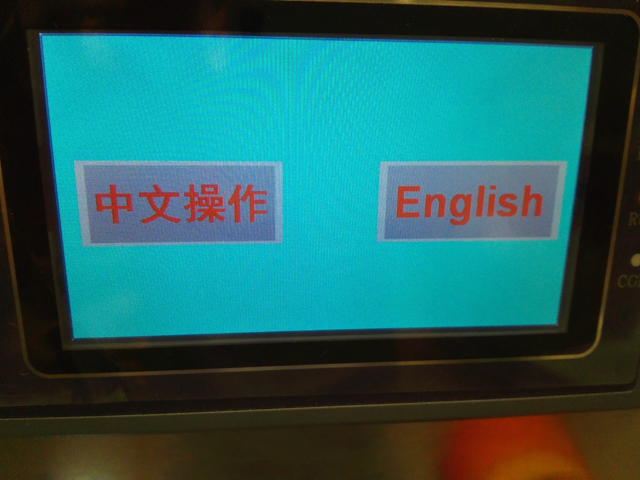

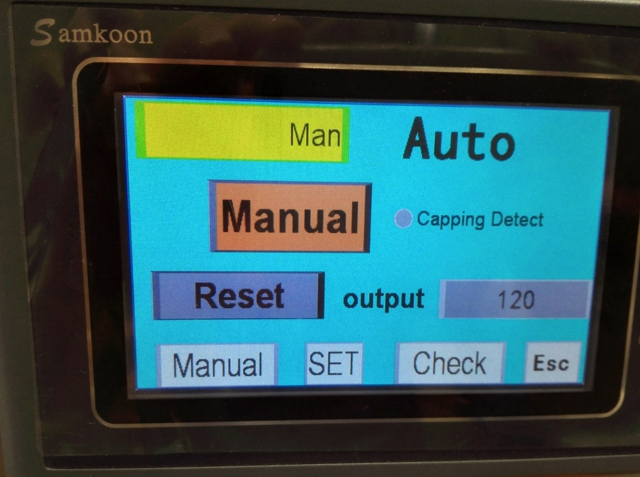

1. Schalten Sie den Hauptschalter und den Schalter rechts am Gerätegehäuse ein. Anschließend zeigt die Mensch-Computer-Schnittstelle den folgenden Startbildschirm an:

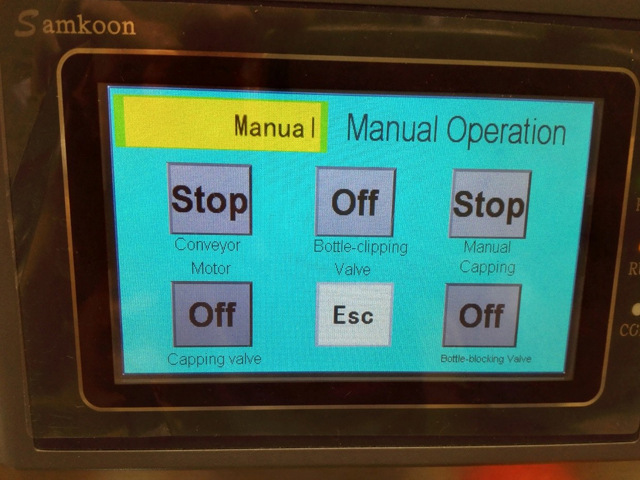

2. Klicken Sie auf eines der Symbole. Der Bildschirm wird wie folgt angezeigt:

3.0 Klicken Sie auf „SET“, um den folgenden Bildschirm aufzurufen:

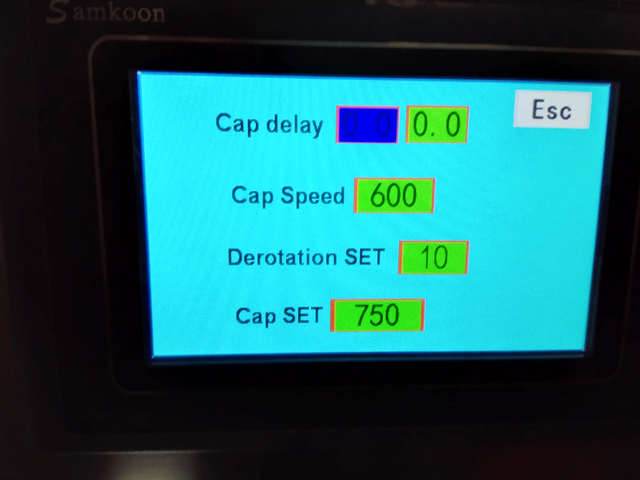

3.1 Verschlussverzögerung bedeutet, dass die Verzögerung bis zur nächsten Bewegung beginnt, wenn eine Flasche erkannt wird. Dies erleichtert die Anpassung an Flaschen unterschiedlicher Größe.

3.2 Die Verschlussgeschwindigkeit ist die Drehgeschwindigkeit des Verschlussmotors. Die Verschlusseinstellung zeigt den Impulswert an, der die Verschlusszeit und die Verschlussposition angibt. Der Arbeitsablauf beim Verschließen ist: Flaschenabschneiden – Verschließen – Verschlussposition wieder aufnehmen – Flaschenabschneiden aus. Wenn die Verschlussverzögerung 0 ist, bedeutet dies, dass keine Verzögerung eingestellt ist.

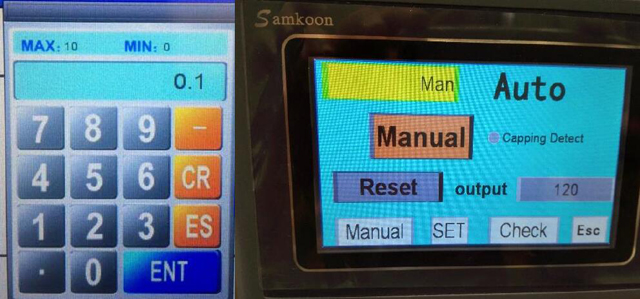

4.0 Klicken Sie auf das entsprechende Ziffernfeld rechts neben den Parametern. Daraufhin werden die folgenden Bildschirme zur Parameteranpassung angezeigt, wobei CR für Löschen, ES für Vorhandenes und Enter für Bestätigen steht. Wenn Sie auf Manuell klicken, wird der Modus in den Automatikmodus umgeschaltet und die Maschine läuft automatisch.

5.0 Gehen Sie zurück zum Menübildschirm und klicken Sie unten auf dem Bildschirm auf „Manuell“, um den folgenden Bildschirm aufzurufen. Wenn separate manuelle Vorgänge erforderlich sind, klicken Sie auf die entsprechenden Schalter, um fortzufahren.

6.0 Kehren Sie zum Menübildschirm zurück und klicken Sie auf „Überprüfen“, um den folgenden Bildschirm aufzurufen. Wenn die Anzeige leuchtet, zeigt dies an, dass der entsprechende Eingang der SPS einen Signaleingang hat. Siehe folgenden Bildschirm:

Arbeitsablauf

Vor dem Maschinenstart	Auf dem Touchscreen wird der Startbildschirm angezeigt
Sprache auswählen	Der Bildschirm wechselt zum Menübildschirm
Klicken Sie unten auf dem Bildschirm auf Manuell	Der Bildschirm wechselt in den manuellen Betriebsmodus	Klicken Sie bei der Inbetriebnahme im manuellen Betrieb auf die entsprechende Ziffer auf der Tastatur
Klicken Sie auf Auto	Der Bildschirm wechselt in den Automatikmodus	Klicken Sie auf Autostart, alle Vorgänge werden gestartet
Klicken Sie auf Not-Aus	Unter Nothalt	Drücken Sie den Not-Aus-Schalter, wenn während der Produktion Unregelmäßigkeiten auftreten, und drücken Sie ihn erneut, wenn die Unregelmäßigkeiten behoben sind.

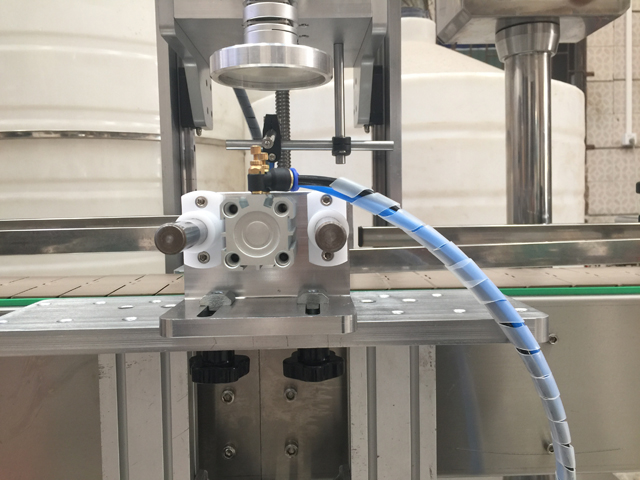

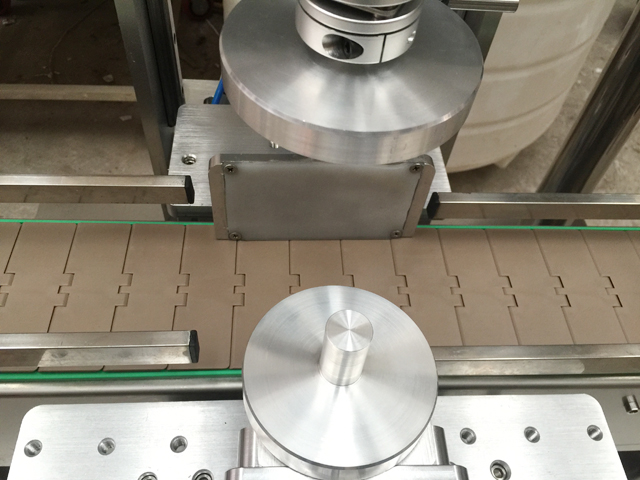

Kommissionierung von Flaschenclips	An beiden Seiten des Förderers befinden sich Schrauben zur Befestigung des Flaschenklemmzylinders. Wenn die Innensechskantmutter M8 und der Sterngriff gelöst sind, kann er vorwärts und rückwärts bewegt werden, um die Flasche am Griff der Flaschenklemmvorrichtung zu befestigen	Die Flaschenbefestigung sollte nicht zu fest oder zu locker sein, sondern angemessen

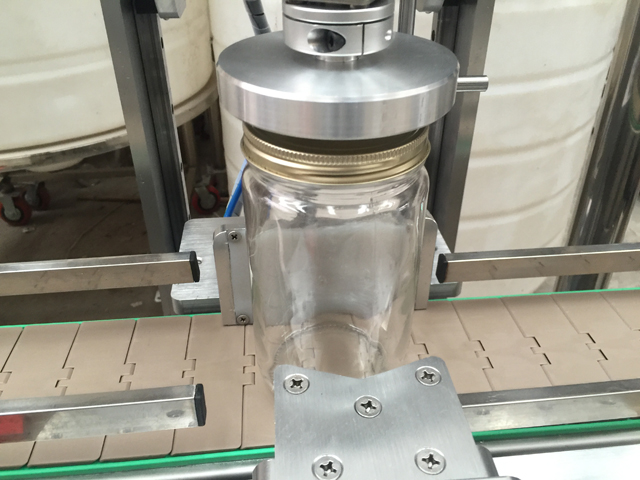

Inbetriebnahme der Kappe	Den Sterngriff lösen und den Handschaft an der Rückseite der Maschine drehen, um	Beim Verschließen sollte der Kontakt zwischen Verschlusskopf und Flaschenverschluss weder zu hoch noch zu niedrig sein.

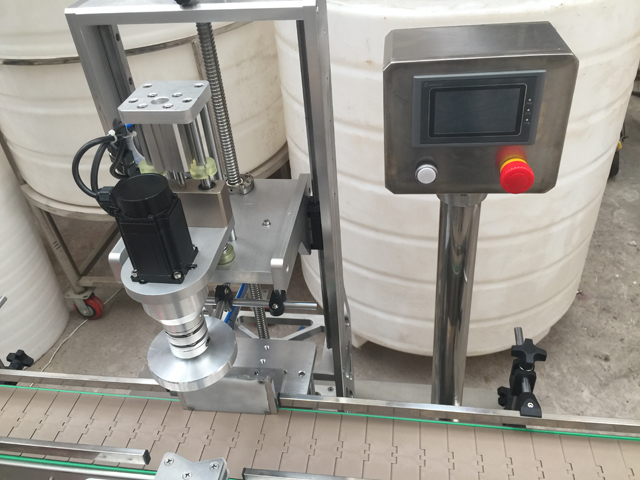

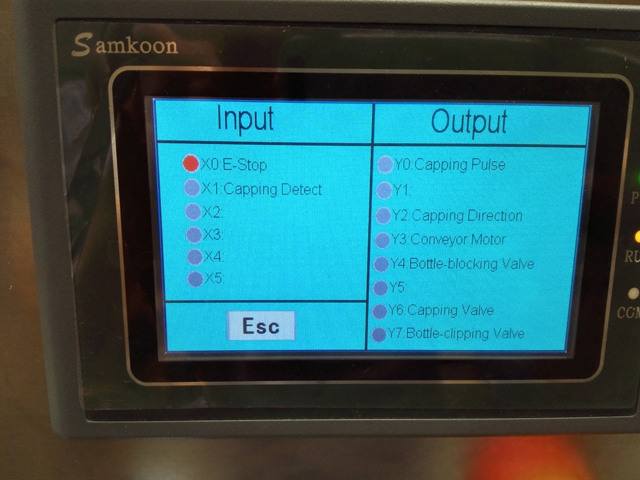

Abbildungen der SPS-Ein- und Ausgänge

X1-Verschlusserkennung: Wenn eine Flasche erkannt wird, leuchtet die Anzeige X1. Dann beginnt die Verzögerung, und das Verschließen und Verschließen der Flasche beginnt nach Ablauf der Verzögerung.

X0 Not-Aus: Unter normalen Umständen ist die X0-Anzeige aus. Wenn sie gedrückt wird, stoppt die Maschine und alle Bewegungen werden wie ursprünglich ausgeführt.

Y0-Capping-Puls: Wenn die Y0-Anzeige leuchtet, zeigt dies an, dass ein Puls aktiv ist.

Y2-Capping-Richtung: Wenn die Y2-Anzeige leuchtet, zeigt dies an, dass die Capping-Richtung aktiv ist.

Y3-Förderbandmotor: Wenn die Y3-Anzeige leuchtet, läuft das Förderband.

Y4-Flaschenblockierventil: Wenn die Y4-Anzeige leuchtet, zeigt dies an, dass der Flaschenblockierzylinder funktioniert.

Y6-Verschlussventil: Wenn die Y6-Anzeige leuchtet, zeigt dies an, dass das Verschlussventil funktioniert.

Y7 Flaschenklemmventil. Wenn die Y7-Anzeige leuchtet, zeigt dies an, dass der Flaschenklemmzylinder funktioniert.

Häufige Fehler und Fehlerbehebung

NEIN	Störungen	Mögliche Ursachen	Lösungen
1	Betriebsanzeige leuchtet nicht oder die Betriebsanzeige leuchtet, aber die Maschine bewegt sich nicht	Keine Stromversorgung oder Phasenverlustproblem	Überprüfen Sie, ob ein Problem mit der Stromversorgung und der Stromversorgung im Schrank vorliegt.
2	Der Zylinder bewegt sich nicht oder bewegt sich abnormal	Ob eine Luftzufuhr vorhanden ist	Öffnen Sie die Luftzufuhr
		Es liegt keine Spannung am Magnetventil an	Überprüfen Sie den Schaltkreisstatus, indem Sie zunächst prüfen, ob die entsprechende Arbeitsstation im Schrank mit Strom versorgt wird. Wenn ja, überprüfen Sie den externen Schaltkreis.
		Drosselklappe mit ungeeigneten Einstellungen	Passen Sie die Drosselklappenstellung so an, dass die Zylindergeschwindigkeit steigt, wenn sie im Uhrzeigersinn gedreht wird, und dass die Zylindergeschwindigkeit sinkt, wenn sie gegen den Uhrzeigersinn gedreht wird.
		Ob die Parameter der Zeiteinstellung angemessen oder 0 sind.	Setzen Sie die Zeiteinstellungen zurück
3	Verschluss nicht dicht	Flaschenverschluss sitzt nicht fest oder dreht sich oder die Verschlusszeit ist zu kurz	Passen Sie die Flaschenverschließvorrichtung an oder erhöhen Sie die Verschließzeit
