Automatische Füll- und Verschließmaschine für vorsterilisierte Injektionsspritzen

Füllvolumen: 0,5ml-100ml
Anzahl Füllköpfe: 6 Sätze
Kapazität: 1800-3600 Spritzen/Stunde
Verschlussmethode: Druck oder Schraube
Druckluft: 6kg/cm2,0,15m3/min
Versorgung: 3P 380 V/220 V 50 – 60 Hz 2,0 kW
Abmessungen: 1800 x 800 x 1700 mm (L x B x H)
Nettogewicht: 750Kg

Die Maschine eignet sich zum Aufbringen von Flüssigkeiten und Gummi auf Glas- oder Kunststoffspritzen. Auch andere Spritzentypen können nach Maß gefertigt werden.

6 Düsen dienen zum gleichzeitigen Befüllen. Das Verschließen kann entweder durch Herunterdrücken oder durch Aufschrauben erfolgen.

Das Verschließen erfolgt parallel zum Füllen. Mehrpunktprüfung mit optischen Fasersensoren. Weder Füllen noch Verschließen, wenn die Spritze vergessen wird.

Alle produktberührenden Teile bestehen aus AISI316L und medizinischem Silikon.

Der aktuelle Arbeitsstatus kann in mehreren Sprachen auf einem Touchscreen angezeigt werden.

Rotierende Kolbenpumpen werden mit einem Servomotor angetrieben. Die Feineinstellung kann ohne Werkzeug am Touchscreen vorgenommen werden. Jede Kolbenpumpe kann leicht eingestellt werden.

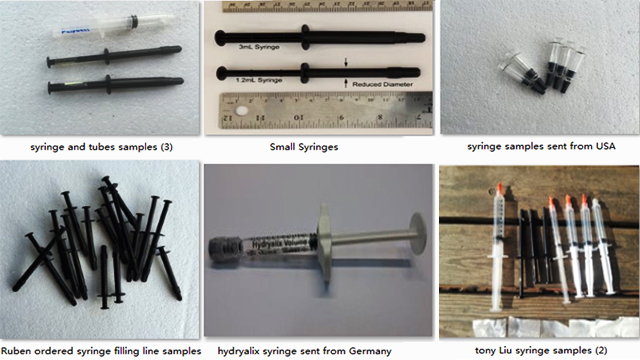

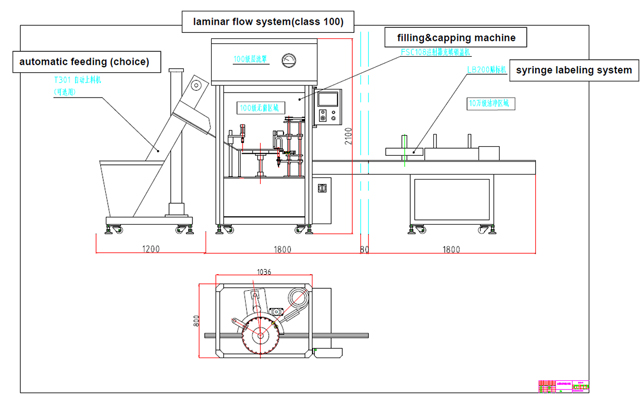

Anwendung der Spritzenfüll-, Verschluss- und Versiegelungsetikettierlinie:

Grundparameter der vorsterilisierten Spritzenfüll- und Verschlussmaschine:

Füllvolumen	0,5 ml – 100 ml
Anzahl Füllköpfe	6 Sätze
Kapazität	1800-3600 Spritzen/Stunde
Versiegelungsmethode	Druck- oder Schrauben
Druckluft	6 kg/cm2, 0,15 m3/min
Liefern	3P 380 V/220 V 50-60 Hz 2,0 kW
Dimension	1800 x 800 x 1700 mm (L x B x H)
Nettogewicht	750 kg

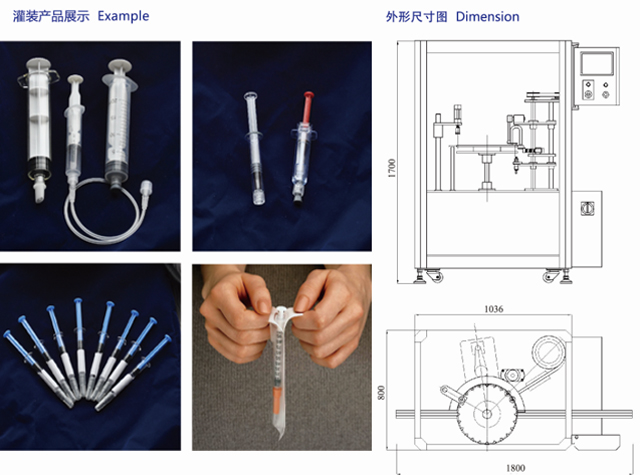

Detailbilder für Spritzenfüll- und Verschlussgeräte:

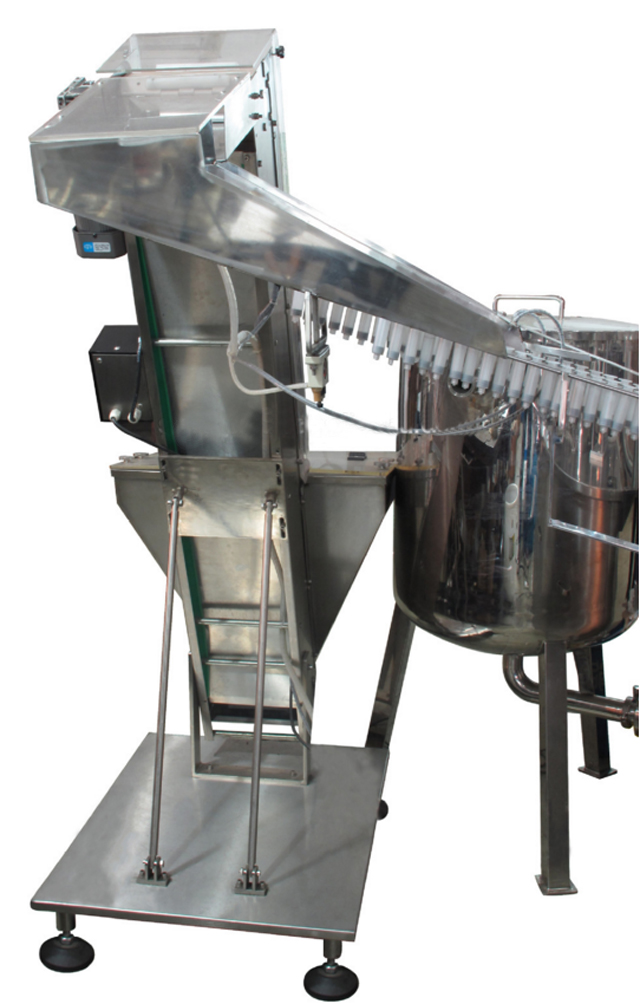

Optional für das Ladesystem für vorgefüllte Spritzen

Komponentenherkunft

NEIN	NAME	Menge	HERKUNFT	BEMERKUNG
1	Füllnadel	1	Selbst produzieren	316L, hochglanzpoliert
2	Keramikpumpe	1	Jiangsu
3	Keramikventil	1	Jiangsu
4	Getriebemotor	1	Jiangsu. Feinkost	0,75 kW
5	Servomotor	4	Taiwan, Delta	400 W
6	Touch-Screen	1	Taiwan, Eview	7 Zoll
7	SPS	1	Taiwan, Delta
8	Luftbremsschalter	6	Zhejiang, CHNT
9	Leitspindel	4	Taiwan, Sheheng Jaan	Kugelumlaufspindel (hohe Auflösung)
10	Linearführung	6	Japan, IKD
11	Magnetventil	12	Japan SMC
12	Zylinder	12	Tawiwan Airtac
13	Glasfaser	3	Japan Panasonic
14	Druckregler	4	JAPAN SMC
15	Das Isolierglas	6	ACRYL	8mm Dicke
