Automatische Pick-and-Place-Verschließmaschine für rotierende Glasgefäße

• Modell: VK-PPC
• Geschwindigkeit: 20–40 Stück pro Minute
• Nennspannung: 110Ｖ/60Hz (angepasst für den US-Markt)
• Maschinenleistung: 800Ｗ
• Außenmaße: ca. 2300 x 1800 x 1800 mm (L x B x H)
• Luftdruck: 0,7-1,0 MPa
• Gewicht: ca. 400 kg

Video ansehen

Die gesamte automatische Verschlussmaschine verfügt über ein aufwendiges DIY-Design. Durch den Verzicht auf unnötige komplexe und schwere Maschinen wird eine Montage im Anzugsstil vorgenommen. Wartung und Service können ohne Fachpersonal durchgeführt werden. Wenn das Produkt ausgetauscht werden muss, nehmen Sie einfach einige einfache Anpassungen vor und es kann sofort für die Produktion online gestellt werden.

Die Maschine eignet sich zum Verschließen verschiedener Arten runder Flaschen in Branchen wie der Lebensmittel-, Gewürz-, Medikamenten-, Wein-, Öl- und Kosmetikindustrie usw.

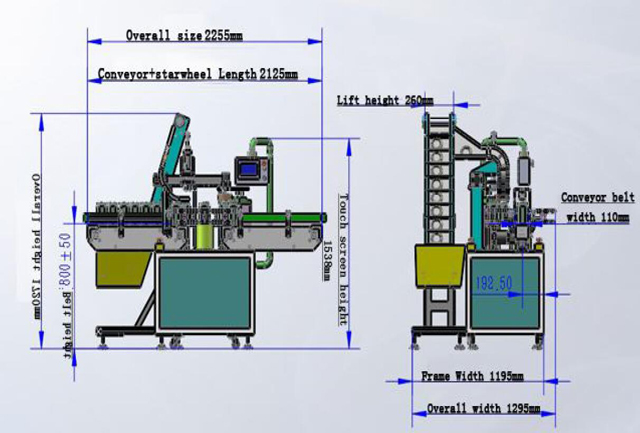

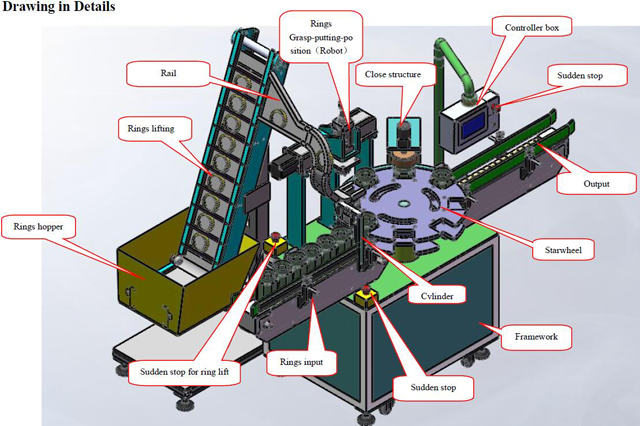

Zeichnung:

Grundparameter:

• Modell: VK-PPC
• Geschwindigkeit: 20–40 Stück pro Minute
• Nennspannung: 110Ｖ/60Hz (angepasst für den US-Markt)
• Maschinenleistung: 800Ｗ
• Außenmaße: ca. 2300 x 1800 x 1800 mm (L x B x H)
• Luftdruck: 0,7-1,0 MPa
• Gewicht: ca. 400 kg

Benachrichtigung vor dem Betrieb der Rotationssiegelmaschine

• Bevor Sie die Maschine anschließen, stellen Sie sicher, dass der Netzschalter geschlossen ist, und befolgen Sie dann die Anweisungen.
• Wenn die Maschine längere Zeit nicht läuft, sollte sie mit einem trockenen Tuch abgewischt werden. Sie darf keine ätzenden Reinigungsmittel verwenden.
• Es ist strengstens verboten, Flüssigkeiten in den Schaltkasten der Maschine zu spritzen, da sonst die internen elektrischen Komponenten korrodieren und es zu Kurzschlüssen kommen kann.
• Überprüfen Sie anhand der Gerätepackliste die Modelle, Spezifikationen und Mengen der Geräte und Materialien, um sicherzustellen, dass sie den Anforderungen der Design- und Produktnormen entsprechen und von Konformitätszertifikaten begleitet sind.
• Überprüfen Sie das Erscheinungsbild des Geräts, um sicherzustellen, dass es keine Verformungen, Beschädigungen oder Korrosion aufweist und dass alle Spindeln sich ohne Blockierungen flexibel drehen sollten.
• Diese Maschine arbeitet mit einphasigem Wechselstrom (110 V), und der flache dreipolige Netzstecker sollte in eine Steckdose mit Erdungskabel eingesteckt werden.

Alarm- und Fehlerbehebungsmethode:

• Not-Aus wurde gedrückt. Drücken Sie die Not-Aus-Tasten auf der Maschinenkappe und neben dem Touchscreen.
• Die Ausgabe erreicht den eingestellten Wert. Stellen Sie die Ausgabe ein und drücken Sie die Löschtaste, um die aktuelle Ausgabe zu löschen.
• Wenn über einen längeren Zeitraum keine Verschlüsse erkannt werden, überprüfen Sie dies bitte. Überprüfen Sie, ob die Induktionsfaser für Flaschenverschlüsse richtig angebracht ist. Überprüfen Sie, ob die Verschlüsse richtig angebracht sind oder nicht.
• Wenn über einen längeren Zeitraum keine Flaschen erkannt werden, überprüfen Sie bitte, ob Flaschen vorhanden sind.

Elektrische Augeneinstellung:

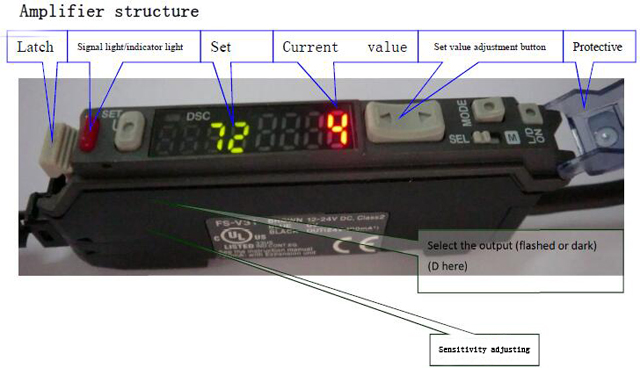

Verstärkerstruktur

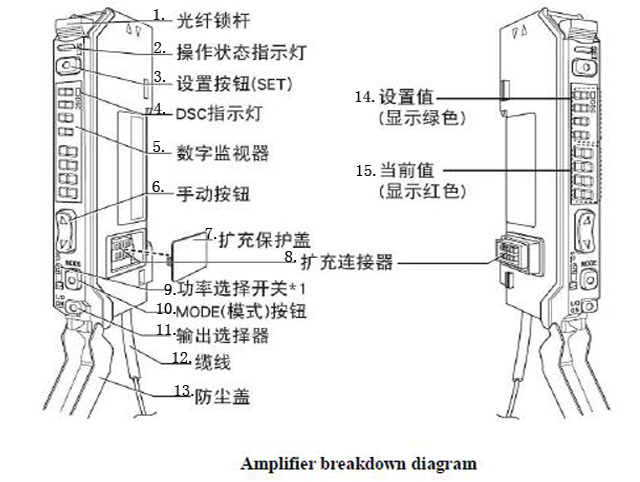

Diagramm für Glasfaser:

1. Glasfaser-Verriegelungsstange
2. Betriebszustandsanzeige
3. Satz
4. DSC-Kontrollleuchte
5. Digitaler Monitor
6. Manuell-Taste
7. Erweiterter Schutzumfang
8. Erweiterungsstecker
9. Leistungswahlschalter
10. Mode-Taste
11. Ausgangswähler
12. Kabel
13. Staubschutz
14. Wert festlegen (in Grün)
15. Aktueller Wert (in rot)

Arbeitsablauf für die Glasfaserverlegung:

1. Wenn das elektrische Auge in die Lücke fällt, beträgt der Rotstromwert 144.
2. Wenn das elektrische Auge auf das Etikett fällt, beträgt der Rotstromwert 4.
3. Passen Sie den eingestellten Wert an: „Ungefähr 1/2 des Wertes, mit dem das elektrische Auge auf dem Körperpapier liegt (in der Lücke zwischen den zu erkennenden Objekten) und dem Wert, mit dem das elektrische Auge auf dem Papier liegt. Der eingestellte Wert beträgt (144 4)/2=74. Passen Sie den eingestellten Wert mit der manuellen Taste auf 74 an.
4. Bewegen Sie die Etikettenlücke hin und her, in der Nähe der Lichtschranke und der roten „Signalleuchte/Kontrollleuchte“.
