Automatische Top-Sticker-Etikettiermaschine für Karten, Kappen und Deckel mit Zuführung

• Modell: VK-FPL
• Antriebsmodus: Servomotor
• Geschwindigkeit (Stück/min): 30–50 (abhängig von Produkt und Etikettengröße)
• Betriebsrichtung: Links oder Rechts
• Fördergeschwindigkeit (m/min): ≤40
• Beschriftungsgenauigkeit: ±1,5 mm
• Innendurchmesser der Etikettenrolle: 76 mm
• Außendurchmesser der Etikettenrolle: 350 mm (max.)
• Geeignete Etikettengröße Höhe: ≤200 mm
• Geeignete Größe der Etikettierprodukte: Kann je nach Kundenprodukt angepasst werden
• Druckerverbrauchsluft: 5kg/cm²
• Luftquelle: 0,6 MPa
• Spannung (kann angepasst werden): 110 V/220 V/380 V
• Leistung (kW): 1,5 kW
• Größe: 2900*720*850mm
• Gewicht: 280kg

Etikettiersysteme werden verwendet, um vorgedruckte Etiketten auf Produkte, einzelne Verpackungen, Kartons, Kisten und Palettenladungen aufzubringen, um diese einzigartigen Artikel zu identifizieren. Sie werden auch häufig verwendet, um Etiketten auf Produkte aufzubringen, um das Markenimage des Herstellers zu fördern. Der Inhalt dieser Etiketten kann von einem einfachen schwarz-weißen Strichcode, einem 1D- oder 2D-Code zur Identifizierung bis hin zu einem komplexen mehrfarbigen Produktetikett mit auffälliger Markenidentität variieren.

Die automatische Flachetikettiermaschine ist die neue Generation von Verpackungsgeräten. Sie wurde speziell auf der Grundlage der Technologie und der technischen Anforderungen automatischer Etikettiermaschinen entwickelt. Sie sorgt dafür, dass die Klebeetiketten glatt und sauber auf der Flaschenoberfläche haften. Der Etikettiervorgang ist stabil und zuverlässig und die Etikettierposition kann die idealen Anforderungen erfüllen.

Die automatische Flachetikettiermaschine gehört zu den elektromechanischen Integrationsprodukten mit vernünftiger Struktur. Sie wird verwendet, um das Klebeetikett automatisch auf der flachen Oberfläche aufzurollen. Wenn Produkte fehlen, stoppt das Steuersystem die Etikettenzufuhr, wodurch Etikettenpapierabfall effektiv vermieden werden kann. Außerdem ist eine stufenlose Anpassung je nach Produktgröße und Etiketteneigenschaften möglich.

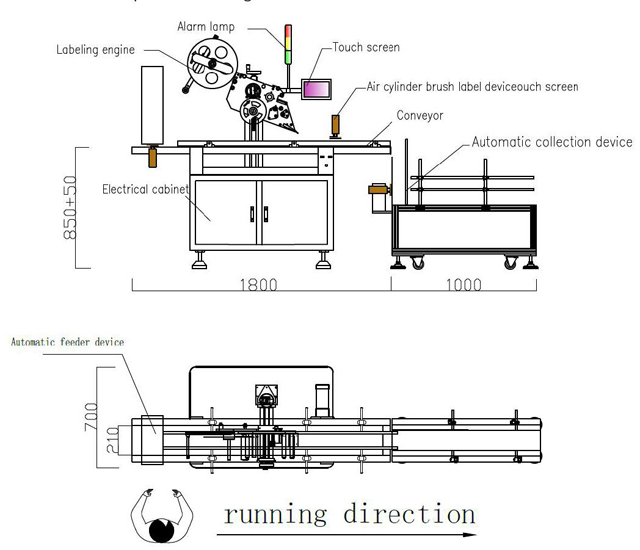

Ausrüstung Beschriftung Oberfläche Produkte Zusammensetzung

• Schaltschrank
• Automatisches Fütterungsgerät
• Förderband
• Luftzylinder
• Bürstenetikettengerät
• Beschriftungsmodul
• Automatisches Sammelgerät
• Betriebssystem und Kontrollsystem;

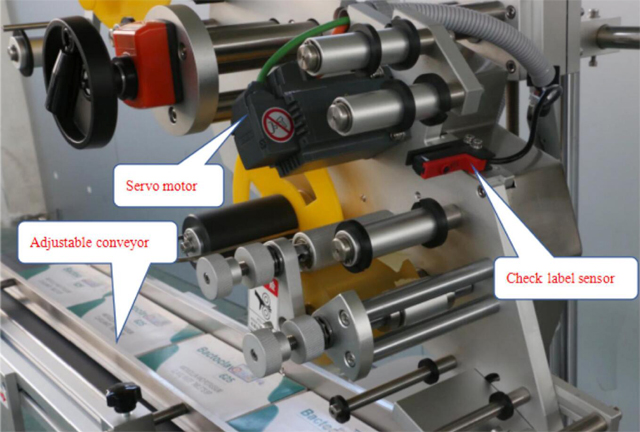

Ausstattung Funktion Eigenschaften

Steuerungssystem: SIEMENS SPS-Steuerungssystem mit hochstabilem Betrieb und extrem niedriger Ausfallrate;

Betriebssystem: SIEMENS-Touchscreen, in chinesischer und englischer Sprache, mit umfangreicher Hilfe- und Fehleranzeigefunktion, einfache Bedienung;

Prüfsystem: Deutscher LEUZE-Prüfetikettensensor, automatische Prüfetikettenposition, stabil und bequem, stellt keine größeren Anforderungen an die Fähigkeiten des Arbeiters;

Etikettensystem senden: Panasonic-Servomotor-Steuerungssystem, stabil mit hoher Geschwindigkeit;

Alarmfunktion: Bei beispielsweise ausgelaufenem oder beschädigtem Etikett oder anderen Fehlfunktionen während des Maschinenbetriebs wird ein Alarm ausgelöst und die Maschine wird abgeschaltet.

Maschinenmaterial: Die Maschine und die Ersatzteile bestehen alle aus Edelstahl S304 und einer eloxierten Aluminiumlegierung mit hoher Korrosionsbeständigkeit und rosten nicht.

In allen Niederspannungsschaltkreisen wird die Marke France Schneider verwendet.

Arbeitsprozess

Die Arbeiter legen die Produkte auf die automatische Zufuhrvorrichtung, die Produkte durchlaufen vier Zufuhrzylinder, stellen sicher, dass die unteren Produkte getrennt sind, und liefern sie dann an die Etikettiermaschine.

Wenn der Sensor das Produkt prüft, sendet er ein Signal an die SPS. Die SPS empfängt das Signal und verarbeitet zunächst die Informationen. Anschließend gibt sie ein Signal an den Servomotortreiber aus, der vom Antriebsmotor angetrieben wird und ein Etikett sendet.

Mit dem Bürstenetikettiergerät wird das Etikett auf die Oberseite des Produkts aufgetragen und die Etikettierung ist abgeschlossen.

Die gekennzeichneten Produkte werden an eine automatische Sammelvorrichtung geliefert, anschließend entnehmen Arbeiter alle Produkte aus der automatischen Sammelvorrichtung und die Sammlung ist abgeschlossen.

Technische Parameter

• Modell: VK-FPL
• Antriebsmodus: Servomotor
• Geschwindigkeit (Stück/min): 30–50 (abhängig von Produkt und Etikettengröße)
• Betriebsrichtung: Links oder Rechts
• Fördergeschwindigkeit (m/min): ≤40
• Beschriftungsgenauigkeit: ±1,5 mm
• Innendurchmesser der Etikettenrolle: 76 mm
• Außendurchmesser der Etikettenrolle: 350 mm (max.)
• Geeignete Etikettengröße Höhe: ≤200 mm
• Geeignete Größe der Etikettierprodukte: Kann je nach Kundenprodukt angepasst werden
• Druckerverbrauchsluft: 5kg/cm²
• Luftquelle: 0,6 MPa
• Spannung (kann angepasst werden): 110 V/220 V/380 V
• Leistung (kW): 1,5 kW
• Größe: 2900*720*850mm
• Gewicht: 280kg

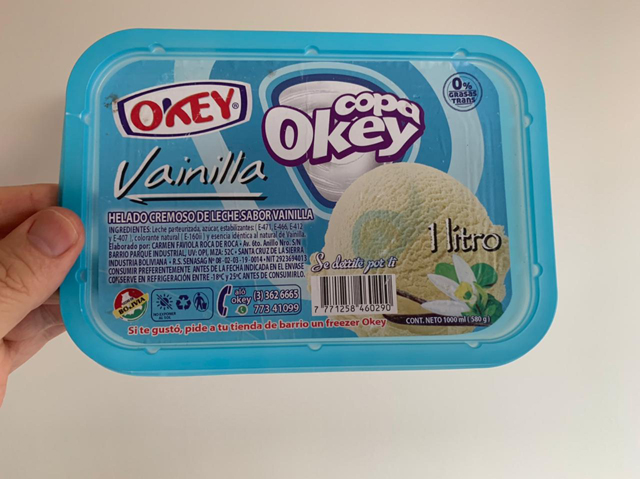

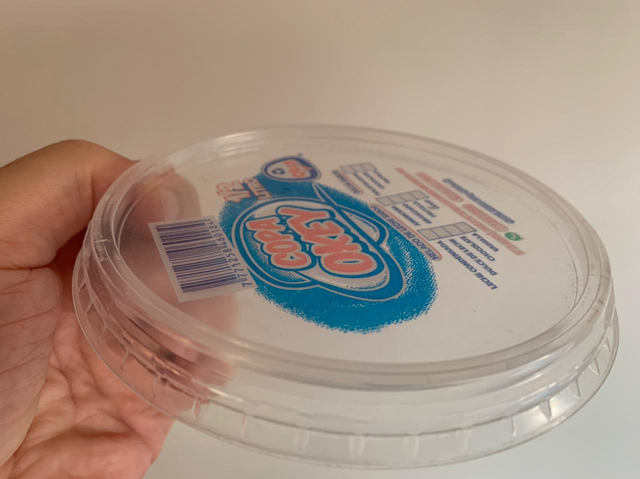

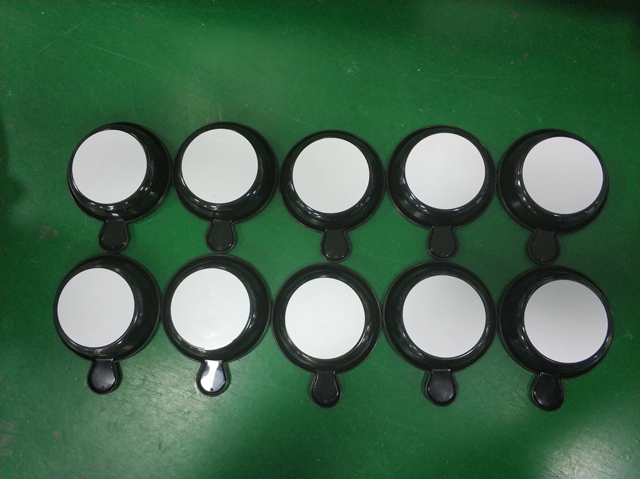

Beschriftung von Proben

Was ist ein Kennzeichnungssystem

Etikettiersysteme sind in verschiedenen Ausführungen und Konfigurationen erhältlich, die jeweils für die Anbringung von Etiketten für einen bestimmten Bedarf geeignet sind. Halbautomatische Etikettendrucker-Applikatoren sind so eingerichtet, dass sie Etiketten manuell bereitstellen, die auf einzelne Produkte aufgebracht werden. Vollautomatische Etikettiermaschinen sind in den Produktionsprozess integriert und bringen Etiketten bei Fließbandgeschwindigkeit auf vorbeilaufende Produkte an.

Zu diesen Etikettierlösungen gehören Etikettendrucker zum Drucken und Anbringen, die einzelne Etiketten erstellen, die dann auf Pakete oder Versandladungen aufgebracht werden, sowie Kartonetikettierer, die den Inhalt des Kartons aufzeichnen. Neben der Identifizierung von Produkten können diese Etikettierlösungen, um den Anforderungen von Groß- und Einzelhändlern gerecht zu werden, auch Etiketten anbringen, die Produktbestandteile, die Temperatur, bei der die Produkte gelagert wurden, das Markenimage des Markeninhabers, die Versandadresse usw. aufzeichnen. Sie können auch die vom Kunden benötigte Größe drucken und klare, lesbare Zeichen und Strichcodes gewährleisten.

In der Produktionslinie werden Etikettierlösungen in andere Liniensysteme integriert und erhalten automatisch die zu etikettierenden Produkte oder Pakete. Handgeführte manuelle Etikettiermaschinen bringen auf Befehl ein neues Etikett an, das dann auf das zu kennzeichnende Paket oder Produkt aufgebracht wird.

Einige Etikettierlösungen und die Etikettiermaschinen, die sie aktivieren, sind ein entscheidendes Element, wenn es darum geht, Produkte, Pakete und Paletten mit eindeutigen Kennungen und/oder Versandinformationen zu versehen. Diese Etiketten sind entscheidend für den erfolgreichen Transport von Produkten durch die Vertriebskanäle. Palettenladungen mit Produkten, die beispielsweise ohne vollständige und genaue Etikettierung an den Laderampen der Einzelhändler ankommen, werden möglicherweise abgelehnt und auf Kosten des Herstellers zurückgeschickt.

Ebenso müssen Etikettiersysteme und Etikettiermaschinen, die Markenetiketten auf einzelne Produkte und Verpackungen aufbringen, diese Etiketten sehr präzise anbringen können, da ein zerknittertes oder nicht mittig angebrachtes Etikett das Markenimage des Produkts negativ beeinflusst. In einigen Fällen sind in diese Etikettiersysteme auch optische Inspektionssysteme integriert, die die korrekte Platzierung und den Zustand der angebrachten Etiketten bestätigen.

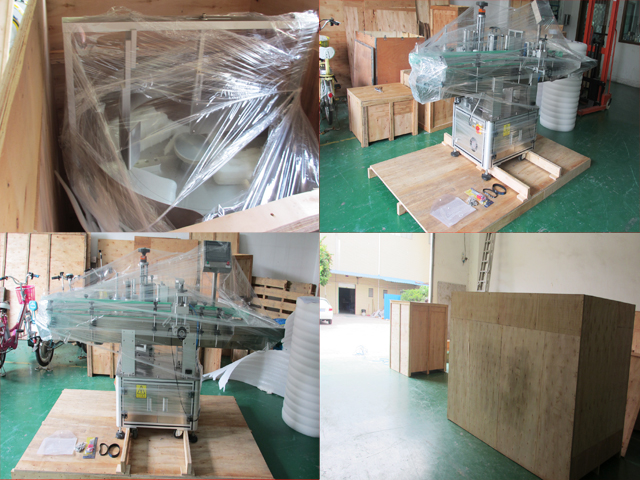

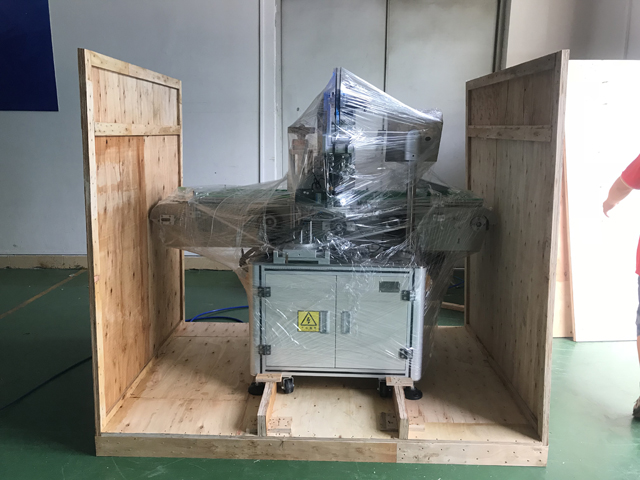

Versand
