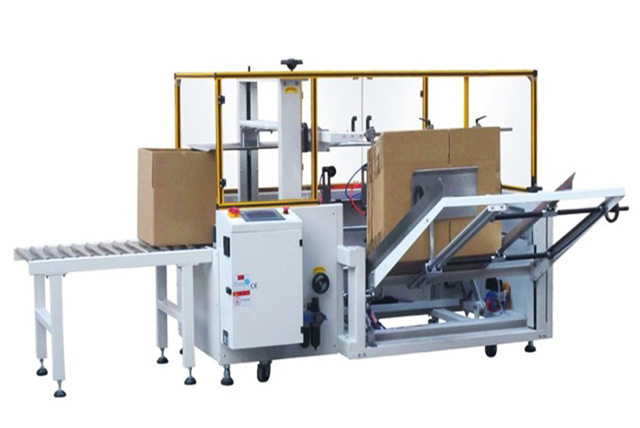

Automatische Maschine zum Aufrichten und Versiegeln von Kartons mit vertikalem Boden

Automatische vertikale Karton-Karton-Karton-Errichter-Bodenversiegelungsmaschine

Automatische Kartonaufrichter-Verschließmaschine
Spannung (V/Hz): AC 220/50
Leistung (W): 220
Gasdruck (Mpa): 6-7kg
Max. Kartongröße (B×H) (mm): 500*400*400mm
Min. Kartongröße (B×H) (mm): 250*150*100mm
Bandgeschwindigkeit (m/min): 24
Klebeband: Gebrauchtes wasserfreies BOPP-Klebeband oder PVC-Klebeband
Tischhöhe (mm): 600mm
Breite des Klebebandes (mm): 60 (Bei der Mindestkartongröße kommt es zu geringfügigen Änderungen, wenn Sie Klebeband mit einer Breite von 48 mm oder 76 mm verwenden)
Außenmaße (L×B×H) (mm): 2000*1900*1450mm
Nettogewicht (kg): 480kg

Die Bedienung und Wartung der Maschine ist einfach, die Struktur ist einfach und die Qualität hochwertig, weshalb sie in zahlreichen Branchen weit verbreitet ist.

Sicherheitsvorkehrungen

1. Der Bediener und das Wartungspersonal sollten die Betriebsanleitung vor der Bedienung und Wartung dieser Maschine sorgfältig lesen.

2. Der Bediener muss sich von der hinteren Klappplatte fernhalten, um Verletzungen zu vermeiden.

3. Beim Installieren des Bandes und bei der täglichen Wartung müssen Strom und Gas abgeschaltet sein.

4. Nur geschultes Personal darf die Maschine bedienen.

Leistung/Funktionen

Einfache Bedienung, Maschine einzeln einsetzbar und mit Verpackungslinie kombinierbar.

Vertikale Lagerung, Kartons können jederzeit hinzugefügt werden, ohne die Maschine anzuhalten.

Geeignet zum Formen und Verschließen von Kartons gleicher Größe.

Manuelle Anpassung zum Ändern der Kartongrößen (in 2–3 Minuten abgeschlossen).

Fortschrittliches Kontrollsystem für photoelektrische Induktion.

Durch die rationelle Konstruktion werden der Form-, Falt- und Siegelvorgang gleichzeitig durchgeführt.

Cutter-Sicherheitssystem zum Schutz der Hände vor Stichen durch den Cutter.

Robuste Konstruktion, sowohl aus Stahl als auch aus rostfreiem Stahl.

Ausgestattet mit einem SPS-System, das Arbeit spart und einfach zu bedienen ist.

Dank der Verwendung internationaler Spitzentechnologie und importierter Teile und elektrischer Komponenten weist diese Maschine eine stabile Leistung und eine lange Lebensdauer auf.

Optionen für Kartonaufrichter-Verpackungsmaschinen:

Edelstahlausführung;
Versiegelungstyp mit Heißschmelzkleber
Rechte Hand oder linke Hand;
Angegebene Maschinenfarbe
Angegebene Marke pneumatischer und elektrischer Elemente

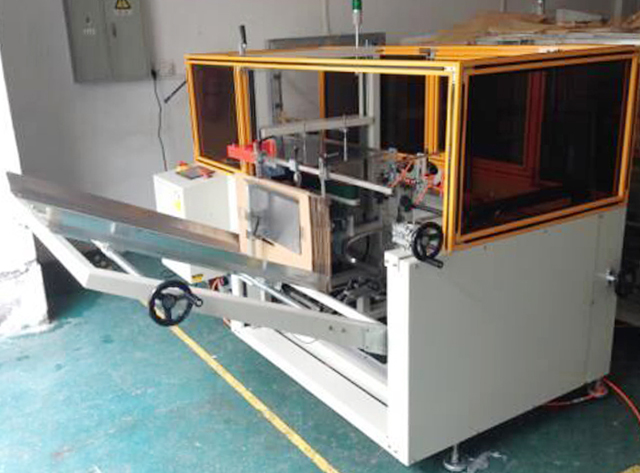

Alarm für offene Schutzeinrichtung, Maschinenstoppfunktion
Schaltschrank isolieren
2- und 3-Zoll-Tonkopf;
24V Niederspannungssteuerung

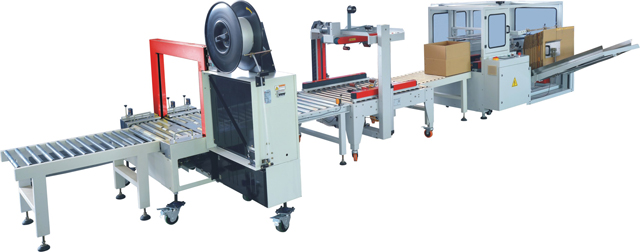

Vollautomatische Linie für Kartonaufrichter mit Umreifungsmaschinen zum Verschließen der Oberseite:

Basisparameter

Spannung (V/Hz)	AC 220/50 (kann mit US-Netzteil angepasst werden)
Leistung (W)	220
Gasdruck (Mpa)	6-7 kg
Max. Kartongröße (B×H) (mm)	500 x 400 x 400 mm
Min. Kartongröße (B×H) (mm)	250 x 150 x 100 mm
Bandwickelgeschwindigkeit (m/min)	24
Verwendetes Klebeband	BOPP Wasserfreies Klebeband PVC-Klebeband
Tischhöhe (mm)	600 mm
Breite des Klebebandes (mm)	60 (Bei der Mindestkartongröße kommt es zu geringfügigen Änderungen, wenn Sie Klebeband mit einer Breite von 48 mm oder 76 mm verwenden)
Außenmaße (L×B×H) (mm)	2000 x 1900 x 1450 mm
Nettogewicht (kg)	480 kg

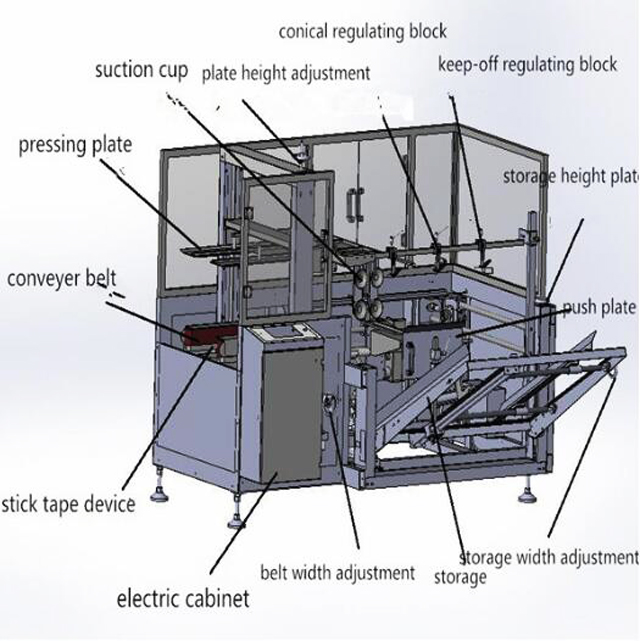

Abbildung, Von, Karton, Aufrichtmaschine

Störungen und Lösungen bei Kartonaufricht-Bodenversiegelungsgeräten:

Fehlfunktion des Versiegelers und Lösung
Nr	Fehlfunktion	Mögliche Ursache	Lösung
1	Klebeband lässt sich nicht abschneiden	Die Reibahlenspitze ist nicht scharf genug. Die Reibahlenspitze ist durch die Verklebung blockiert.	Wechseln Sie den Reibahlenflicken Waschen Sie den Reibahlenflicken
2	Nach dem Abschneiden des Klebebandes bleibt ein Schwanz übrig.	Die Reibahlenauflage ist nicht scharf genug. Es liegt ein Schaft auf der Reibahlenauflage. Die Zugfeder ist zu locker.	Überprüfen Sie, ob die Mutter auf dem Reibahlensitz zu locker sitzt. Schmieren Sie die Mutter bei Bedarf.
3	Das Klebeband kann nicht vollständig am Karton haften.	Die Hauptfeder ist zu locker und es gibt Klebstoff auf der Achse der Rolle. Das Klebeband ist Disqualifikation	Passen Sie den Zug der Hauptfeder an und reinigen Sie die Rolle. Wechseln Sie das Klebeband
4	Der Karton wird in der Mitte verschlossen.	Die Mutter am Kleberad ist zu fest, die Höheneinstellung der Kartontransportlinie ist nicht geeignet und die Hauptfeder ist zu fest.	Kleberad lösen, Mutter verstellen, Höhe neu einstellen und Hauptfeder lösen.
5	Beim Versiegeln wird das Klebeband zerschnitten.	Der Reibahlenfleck steht übermäßig weit hervor.	Senken Sie die Stelle des Reibahlenflickens.
6	Das Klebeband liegt oft neben der Spur.	Der Druck der Führungsrolle auf den Karton ist nicht gleichmäßig.	Passen Sie den Abstand der Führungsrolle neu an.
7	Das Klebeband befindet sich nicht auf der Mittellinie.	Das Rücklaufsperrrad ist kaputt.	Ändern Sie den Rücklaufschutz.
8	Beim Versiegeln ist eine Anomalie aufgetreten.	Auf der Achsaufnahme befindet sich Staub.	Achsaufnahme reinigen und schmieren.
9	Vor dem Versiegeln ist ein Vorsprung vorhanden, nach dem Versiegeln ein Faltenwurf.	Die Geschwindigkeit der einzelnen Umreifungsbänder ist unterschiedlich und der Karton liegt beim Einschieben in die Maschine nicht an der richtigen Stelle.	Passen Sie den Zug jeder Transportlinie gleichmäßig an, damit der Karton an der richtigen Stelle abgelegt werden kann.
10	Es gibt Falten nach dem Versiegeln	die Dehnung des Klebebandes ist zu groß
