Maschine zum Füllen und Versiegeln gebogener Tuben Spezieller Tubenendversiegler
  • Modell: VK-TFS-009H
  • Fülltrichter mit maximalem Volumen: 65 l; E ausgestattet mit einem Flüssigkeitsstandregler mit Ausgangssignal einer pneumatischen oder elektrischen Pumpe und einem doppelstöckigen Heiztrichter als Option
  • Füllzylinder: Füllzylinder in 3 Größen sind verfügbar: Füllzylinder mit 20 mm Durchmesser zum Befüllen von 3–40 ccm Volumen; Füllzylinder mit 45 mm Durchmesser zum Befüllen von 20–200 ccm Volumen; Füllzylinder mit 61 mm Durchmesser zum Befüllen von 30–330 ccm Volumen

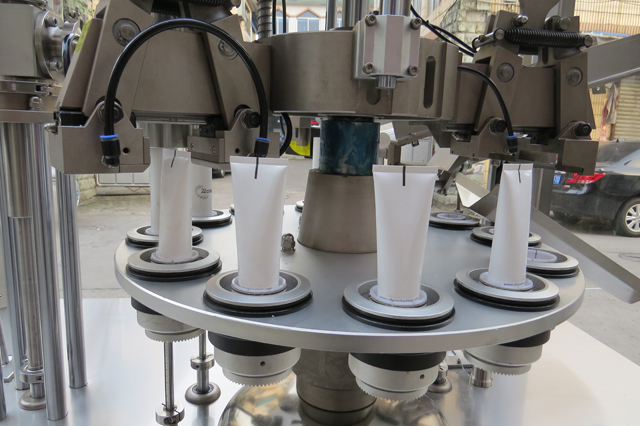

  • Arbeitsstation: Rotationsarbeitsstation, 12 Stationen, ausgestattet mit Nockensteuerung; Siegelgerät STRONG Brand Siegelgerät
  • Geschwindigkeit: 30~70 Stk./min, abhängig vom Rohrdurchmesser und Füllvolumen
  • Hauptantriebsmotor: 1 PS-Motor mit variabler Geschwindigkeit; Motor für Mischer: 1/4 PS-Motor mit variabler Geschwindigkeit oder 90 W-Soeed-Regelmotor (optional)
  • Stromversorgung: 220V x 1Px 50/60 HZ, interner Transformator 220V x 3Px 50/60 HZ
  • Luftversorgungsdruck: 5~8 kg/cm2,
  • Verbrauch: 250l/min
  • Ausgestattet mit Wasserfilter für Druckluft
  • Abmessung: 2250x 1450x 2200 m/m
  • Gewicht NW/ GW: 800/ 950 Kg
Video ansehen

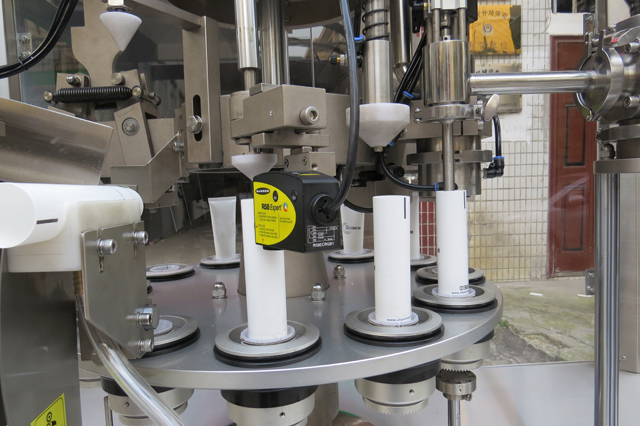

Die Vorgänge Rohrzuführung, Befüllung, Versiegelung, Rohrzuschnitt und Seriennummerneingabe erfolgen automatisch. Die Endprodukte werden aus dem Auswurftrichter ausgeworfen. Verwenden Sie eine Kontaktheizung, um das Rohr schnell zu versiegeln. Geeignet für weiche Kunststoffrohre, laminierte Kunststoffrohre und aluminiumlaminierte Rohre.

Vorteil bei kundenspezifischen Tubenfüll- und -versiegelungsmaschinen für gebogene Tubenfüll- und -versiegelungsmaschinen

1. Diese Maschine ist mit einer computerprogrammgesteuerten Mensch-Maschine-Schnittstelle mit Touchscreen und SPS-Steuerung ausgestattet, die sich leicht einstellen und bedienen lässt. Über die Mensch-Maschine-Schnittstelle können die Geschwindigkeit des Hauptantriebsmotors, des Schrittmotors und des Antriebsmotors für den Mischer und die gewünschte Menge eingestellt werden.

2. Sicherheitsschutzfunktion: Bei Auftreten eines der folgenden Ereignisse: Temperatur zu niedrig, Luftdruck zu niedrig, die zu füllenden Tuben sind zu hoch oder zu niedrig, die Sicherheitstür ist geöffnet, das Motordrehmoment ist zu hoch, das Füllvolumen in einer Tube ist unzureichend oder die angeschlossene Kartoniermaschine funktioniert nicht usw., wird ein Signal des entsprechenden Fehlers an die LED-Anzeige gesendet, um den Bediener zur Korrektur zu informieren, damit die Versiegelungsqualität und die Produktionsmenge kontrolliert werden können. Der Trichter ist mit einem automatischen Mischer ausgestattet, der den Füllvorgang reibungsloser macht. Optional sind Fülltrichter mit Temperatur- und Flüssigkeitsstandskontrollfunktion erhältlich.

3. In einer Schachtel verpackte Röhrchen können durch eine spezielle Zuführvorrichtung automatisch in die Röhrchenhalter eingezogen werden. Diese Maschine ist mit einer schnellen Röhrchenzuführvorrichtung und einer speziellen Reinigungsvorrichtung ausgestattet, die durch einen Schrittmotor mit einem Fotozellenelement zur genauen Lokalisierung der Röhrchenposition gesteuert werden kann; sowie mit einer Füllvorrichtung.

4. Ausgestattet mit einer Sicherheitsvorrichtung. Wenn sich kein Rohr auf dem Rohrhalter befindet, wird kein Füllvorgang durchgeführt. Wenn ein Rohr zu hoch oder zu niedrig positioniert ist, stoppt die Maschine. Während des Füllvorgangs können die Rohre angehoben und abgesenkt werden.

5. Die Maschine ist mit einem Gehäuse aus rostfreiem Stahl ausgestattet, um eine Verunreinigung durch Abblättern der Lackierung zu verhindern.

6. Ausgestattet mit einer Sicherheitshaube aus Acryl, um aus hygienischen Gründen jegliche Verletzungsgefahr oder Kontamination durch Fremdkörper zu vermeiden.

7. Alle Maschinenteile, die mit dem Füllmaterial in Berührung kommen, sind aus Edelstahl SUS 316 gefertigt.

8. Ausgestattet mit einer Nockensteuerung mit 12 Arbeitsstationen. Hohe Geschwindigkeit, einfache Bedienung und geringe Ausfallrate. Der Wechsel auf eine andere Rohrgröße ist ohne Spezialwerkzeug problemlos möglich. Diese Maschine eignet sich auch zum Versiegeln von Rohren mit einem Durchmesser von 50 mm.

9. Ausgestattet mit einem Kontaktheizgerät für einen schnellen Heizvorgang, daher niedrige Produktionskosten und einfache Wartung. Außerdem wird der versiegelte Füller nicht beschädigt, beispielsweise durch physikalische oder chemische Farb- oder Qualitätsveränderungen.

10. Ausgestattet mit einer speziell entwickelten Fülldüse, um eine Verunreinigung des Rohrs beim Befüllen zu verhindern. Nach Abschluss eines Füllzyklus bläst das Luftblasgerät die Luft, um den verbleibenden Füllstoff abzuschneiden. Dadurch kann ein Tropfen (Leckage) vermieden werden.

11. Ausgestattet mit einem Rohrschneidegerät, das für PE- und kunststoffbeschichtete weiche Rohre geeignet ist. Dieses Gerät schneidet unnötige Teile ab und verleiht dem Endprodukt ein perfekteres Aussehen. Das Schnittmuster kann nach Kundenwunsch gestaltet werden.

Spezifikation



ArtikelBeschreibung
EinfülltrichterMaximales Volumen: 65L
E ausgestattet mit einem Flüssigkeitsniveauregler, mit Ausgangssignal einer pneumatischen oder elektrischen Pumpe und einem doppelstöckigen Heiztrichter als Option
FüllzylinderEs stehen 3 Füllzylindergrößen zur Verfügung:

  • 20Ø mm Füllzylinder zum Befüllen von 3~40cc Volumen
  • 45Ø mm Füllzylinder zum Befüllen von 20~200c Volumen
  • 61 Ø mm Füllzylinder zum Befüllen von 30~330cc Volumen
ArbeitsstationDreharbeitsplatz, 12 Stationen, ausgestattet mit Nockensteuerung
SiegelgerätStarkes Markensiegelgerät
Geschwindigkeit30~70 Stk./min, abhängig vom Rohrdurchmesser und Füllvolumen
Hauptantriebsmotor1 PS-Motor mit variabler Geschwindigkeit
Motor für Mixer1/4 PS-Motor mit variabler Geschwindigkeit oder 90 W-Soeed-Regelmotor (optional)
Stromversorgung220V x 1Px 50/60 HZ, interner Transformator 220V x 3Px 50/60 HZ
LuftversorgungDruck: 5–8 kg/cm2, Verbrauch: 250 l/min
Ausgestattet mit Wasserfilter für Druckluft
Dimension2250 x 1450 x 2200 m/m
GewichtNettogewicht/ Bruttogewicht: 800/ 950 Kg

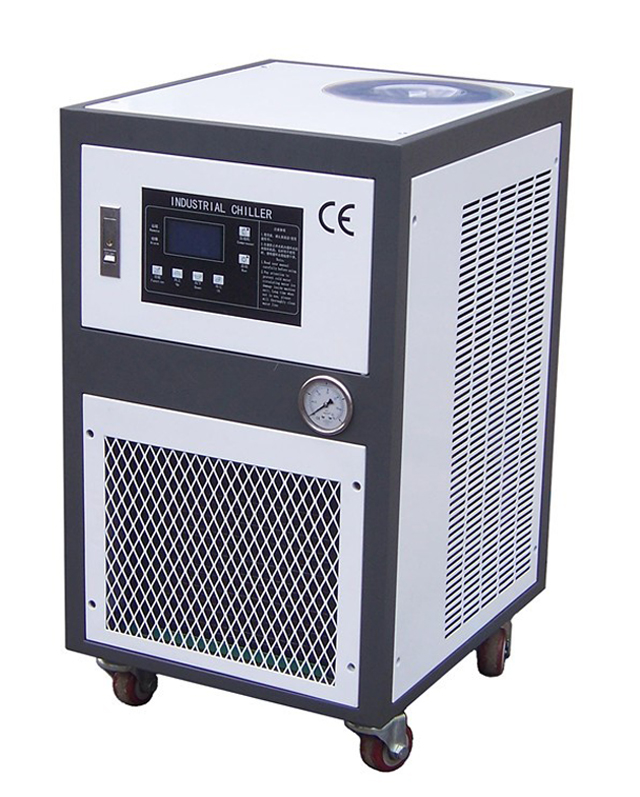

Erforderliche Ausrüstung Industriekühler zusammen mit der Tubenfüll- und -verschließmaschine:

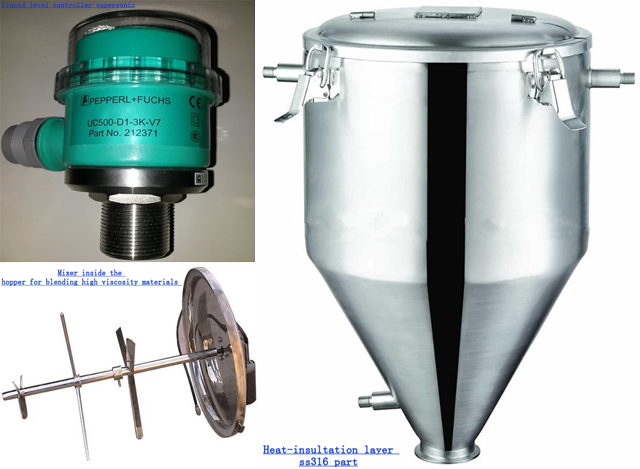

Optionales Teil zum Befüllen von Versiegelungsgeräten:

optionale Teile für Tubenfüll- und Versiegelungsmaschinen.jpg

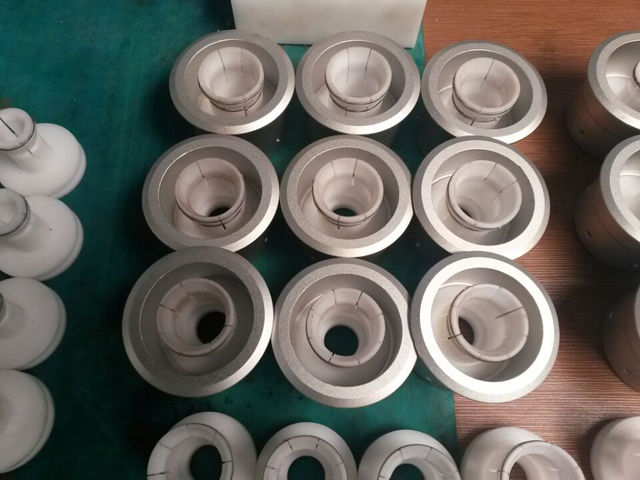

Verschiedene Rohrgrößen erfordern unterschiedliche Rohrpucks:


Arbeitsbereichsanforderung:

Sauberer Arbeitsraum, Umgebungstemperatur ca. 20℃.

Installation eines Kühlluftrohrs, das an den Einlass des Gebläses angeschlossen wird, um die Temperatur der abgedichteten Rohre abzukühlen.

Anwendung:

Zahnpasta, medizinische Paste, Make-up-Cremes, Gesichtsreiniger, Klebstoff, Shampoo, Wasserfarbe, Marmelade, Schokolade, Sekundenkleber, Lebensmittelzusatzstoffe und biochemische Produkte usw.

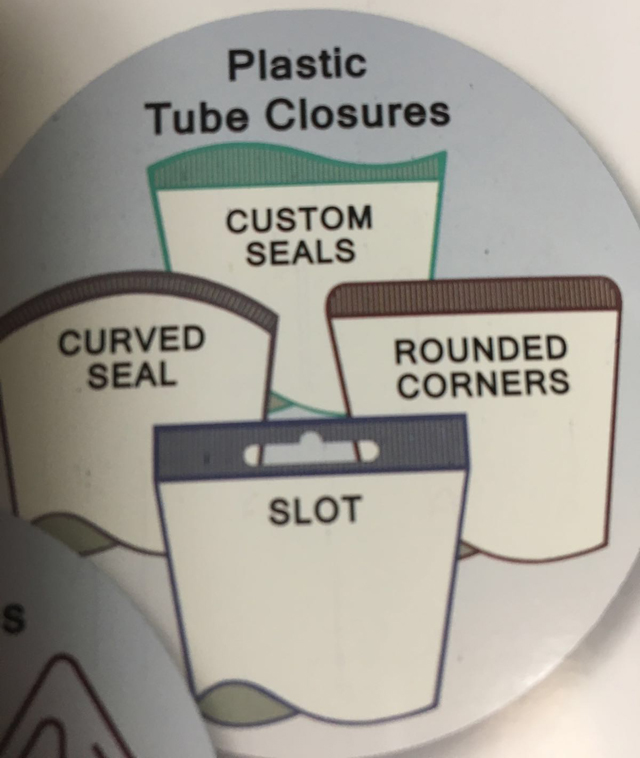

verschiedene Rohre Versiegelung way.jpg

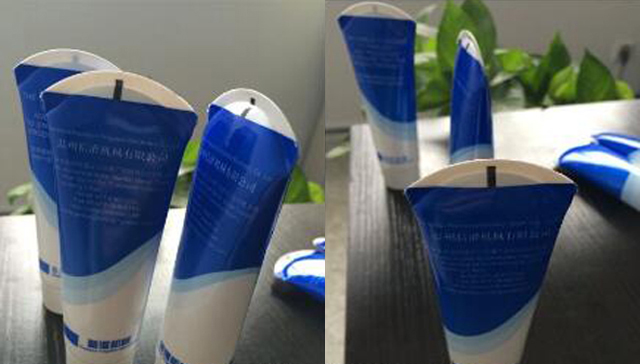

Gebogene Rohre Füll- und Versiegelungsausrüstung.jpg

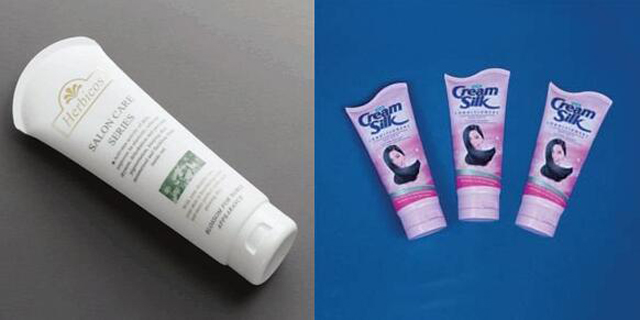

gebogene Rohre.jpg

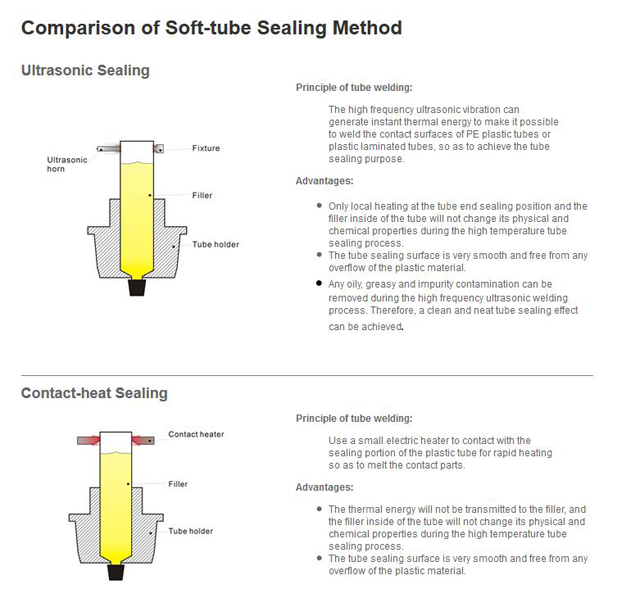

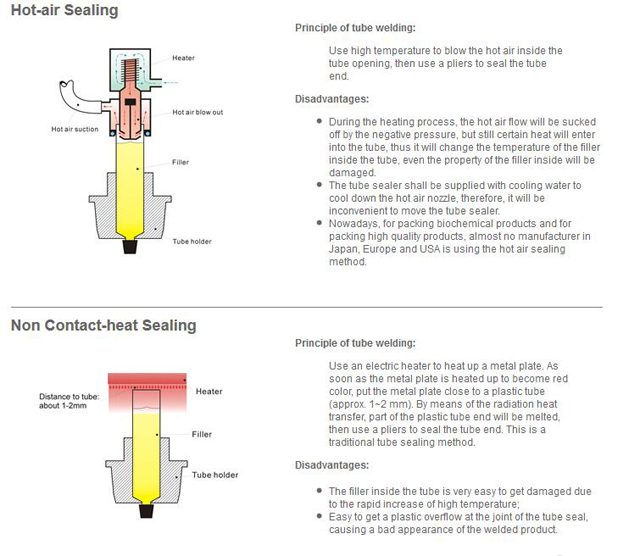

Vergleich verschiedener Rohrversiegelungsmethoden wie Ultraschall-Heißluftversiegelung

VERGLEICH der Rohrversiegelungsmethode.jpg

VERSCHIEDENE Versiegelungsmethode für das Befüllen von Tuben.jpg
