Kundenspezifische automatische vertikale Vierseiten-Etikettiermaschine für quadratische Flaschen

• Etikettiergenauigkeit: ±1 mm; (enthält kein Produkt, Fehlertoleranz beim Etikett)
• Etikettiergeschwindigkeit: 20–60 Flaschen/Minute (hängt von der Größe des Produktetiketts ab)
• Produktgröße anwenden: ￠30 die ≤ Produktdurchmesser ≤￠100 mm;
• Etikettengröße anbringen: 15 ≤ Breite ≤ 110 mm, Länge ≥ 20 mm;
• Die gesamte Maschinengröße: 1800 × 900 × 1300 mm (Länge × Breite × Höhe)
• Legen Sie die Spannung an: 220 Vs50|60 Hz;
• Luftdruck: 0,2–0,5 MPa;
• Das gesamte Maschinengewicht beträgt 280 kg.

Diese Etikettiermaschine kann zum Etikettieren verschiedener zylinderförmiger Produkte mit Halbkreisform verwendet werden. Eine Markierung wird einfach auf die Doppelmarkierung auf der Rückseite geklebt, wie zum Beispiel auf Konservendosen, Kosmetikflaschen, Medikamentenflaschen usw.; Mit einer Vielzahl von Codemaschinen und anderen Nuancen können Markierungen aufgeklebt und gleichzeitig Informationen wie die Chargennummer usw. gedruckt werden.

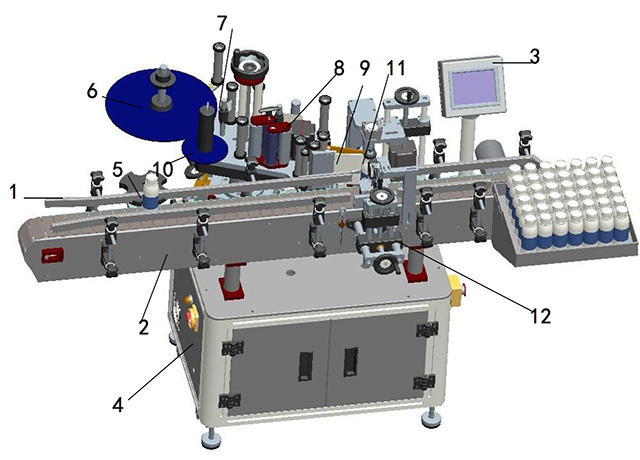

Zeichnung der Etikettiermaschine:

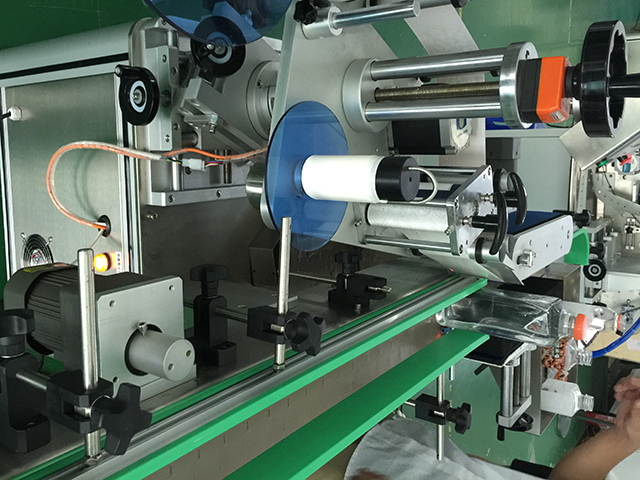

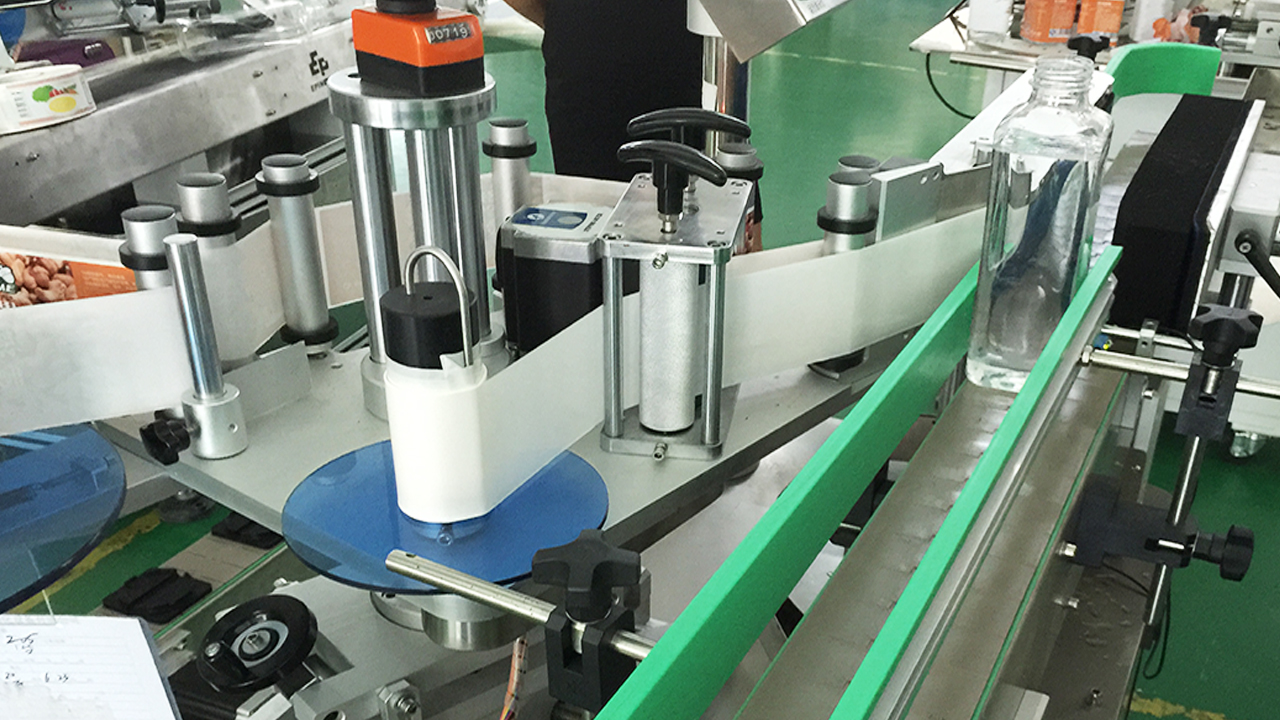

Detaildarstellung der Etikettiermaschine

1. Führungsschiene: Führt das Produkt entlang des Bandes.

2. Zuführsystem: Zuführen der Flaschen zum Etikettierteil und zum Sammeltisch nach der Etikettierung;

3. Touchscreen: HMI, ändern Sie den Parameter zur Steuerung der Maschine

4. Schaltkasten: Elektronisches Kontrollzentrum, verschiedene Steuerungen und SPS angeordnet;

5. Flaschenverteilungssystem: Passen Sie die Verzögerungszeit durch Einstellen des Motors an, um den richtigen Zeitpunkt zum Etikettieren der verschiedenen Flaschen zu erhalten.

6. Etikettenplatte: Etikettenträgerteil;

7. Etikettendruck: Ziehen Sie die Etiketten fest und halten Sie die Spannung der Etiketten aufrecht, um die Produkte genau zu etikettieren.

8. Traktionssystem: Motor treibt das Etikettenpapier an, um das Abziehen der Etiketten zu ermöglichen;

9. Etiketten-Abziehplatte: Zum Abziehen der Etiketten.

10. Etikettensammler: Zum Einsammeln des unteren Etikettenpapiers;

11. Etikettenabdeckung: Perfektionieren Sie den Etikettiereffekt;

12. Positionierungssystem: Artikelpositionierungssystem;

Anwendung

Etikett anwenden: Das selbstklebende Etikett, der Elektronikcode übernimmt, der Formularcode wartet;

Ein Produkt anwenden: Das Produkt erfordert das Anbringen eines Etiketts oder einer Folie auf dem Umfang der Nudeln, der konischen Oberfläche;

Anwendungsbranche: Umfangreiche Anwendung in der Lebensmittel-, Medizin-, Kosmetik-, Elektronik-, Eisenwaren-, Kunststoff- usw.-Industrie;

Angewandt wird solides Beispiel: Auf der runden PET-Flasche klebt eine Markierung, auf der Plastikflasche klebt eine Markierung, auf der Konservendose usw.

Technische Parameter:

• Etikettiergenauigkeit: ±1 mm; (enthält kein Produkt, Fehlertoleranz beim Etikett)
• Etikettiergeschwindigkeit: 20–60 Flaschen/Minute (hängt von der Größe des Produktetiketts ab)
• Produktgröße anwenden: ￠30 die ≤ Produktdurchmesser ≤￠100 mm;
• Etikettengröße anbringen: 15 ≤ Breite ≤ 110 mm, Länge ≥ 20 mm;
• Die gesamte Maschinengröße: 1800 × 900 × 1300 mm (Länge × Breite × Höhe)
• Legen Sie die Spannung an: 220 Vs50|60 Hz;
• Luftdruck: 0,2–0,5 MPa;
• Das gesamte Maschinengewicht beträgt 280 kg.

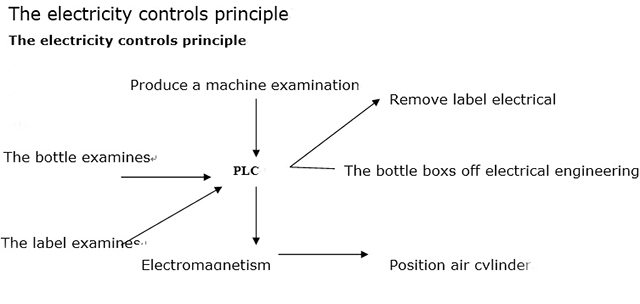

Das Prinzip der Elektrizitätssteuerung

Führen Sie eine Produktprüfung und eine Strichmarkierungsprüfung durch, prüfen Sie die drei Eingangssignale des Etiketts und führen Sie nach der SPS-Verarbeitung die Ausgabe durch, um die Steuersignale der Elektrotechnik, das elektromagnetische Ventil, die Steuerbiegung des Luftzylinders und die Drehleitungen der Elektrotechnik zu leiten. So wird die Fixierung des Produkts an der Strichmarkierung abgeschlossen.

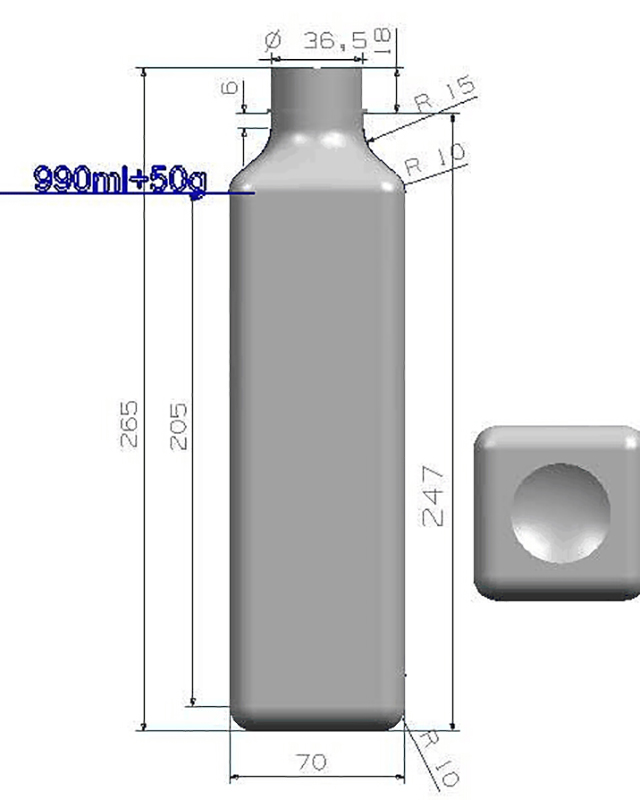

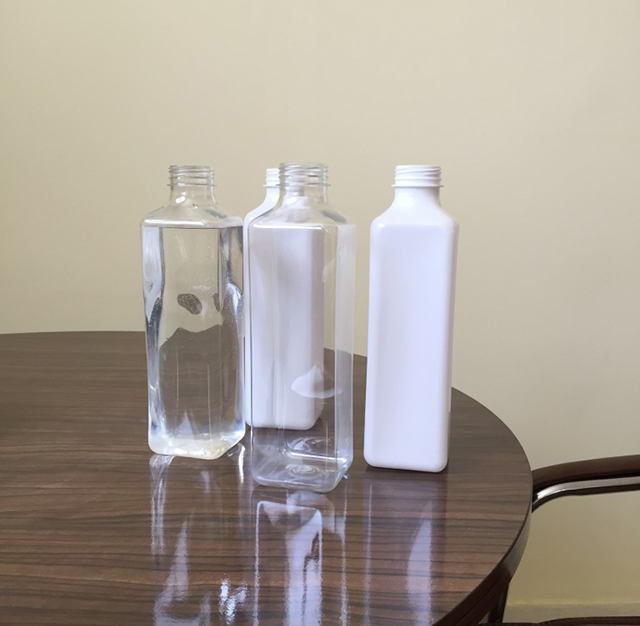

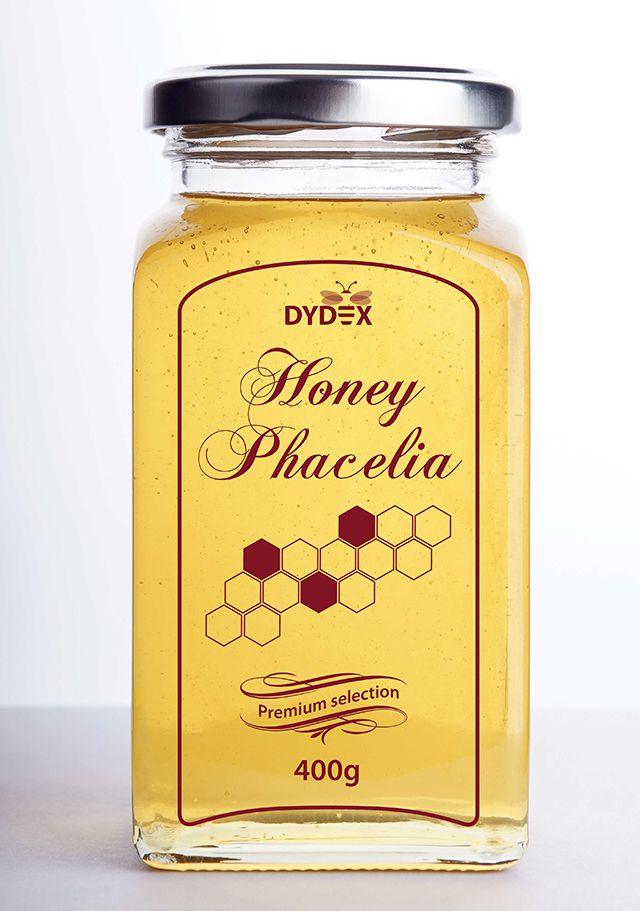

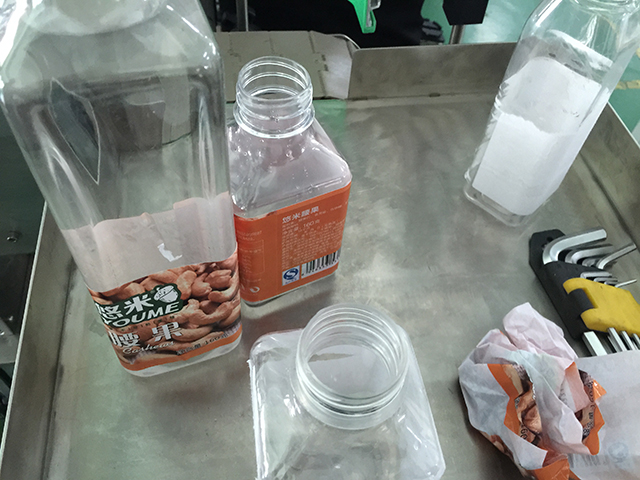

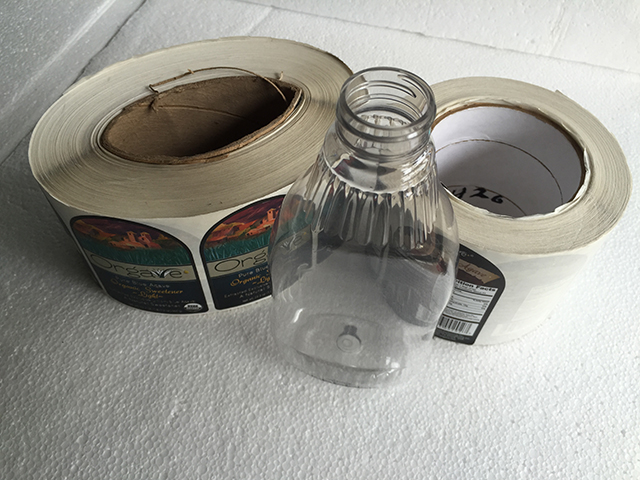

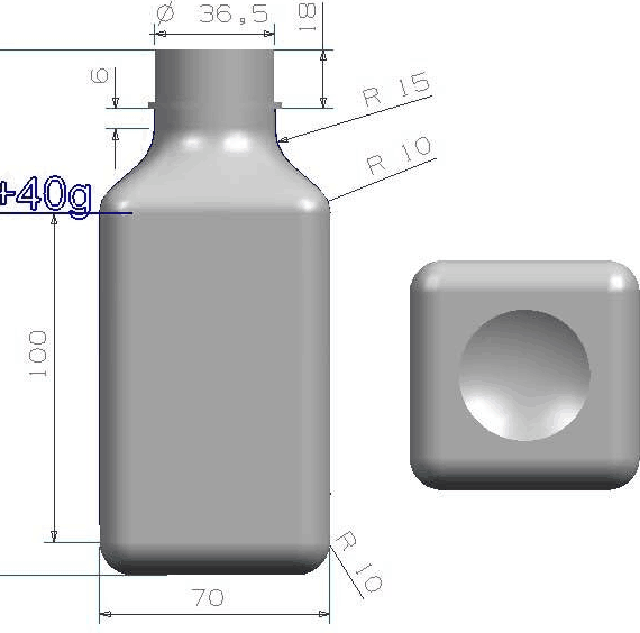

Etikettenbeispiele:

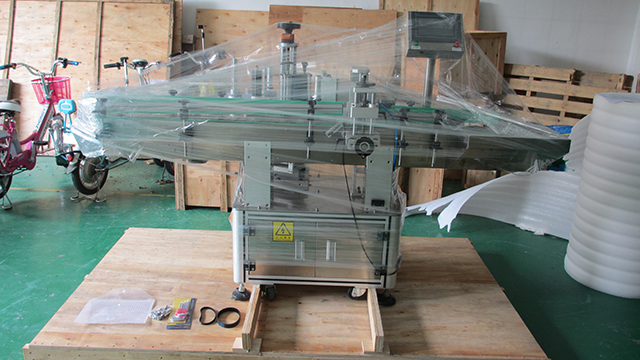

Verpackung in Holzkisten

Kundendienst

Garantie: Für alle Maschinen gilt eine Garantie von 1 Jahr. (Von der Garantie ausgeschlossen sind Probleme aufgrund von Unfällen, Missbrauch, falscher Anwendung, Lagerschäden, Fahrlässigkeit oder Änderungen am Gerät oder seinen Komponenten. Auch leicht zerbrechliche Ersatzteile sind nicht in der Garantie enthalten.)

Installation: Wenn die Maschine in Ihrem Werk eingetroffen ist, kommt unser Techniker bei Bedarf zu Ihnen, um die Maschine zu installieren und zu testen und Ihren Arbeiter in der Bedienung der Maschine zu schulen (die Zugzeit hängt von Ihrem Arbeiter ab). Die Kosten (Flugticket, Verpflegung, Hotel, Reisekosten in Ihrem Land) gehen zu Ihren Lasten und Sie müssen dem Techniker 150 USD pro Tag bezahlen. Sie können auch zu uns ins Werk kommen, um an der Schulung teilzunehmen.

Nach dem Service: Wenn Sie ein Problem mit der Maschine haben, kommt unser Techniker zu Ihnen, um die Maschine so schnell wie möglich zu reparieren. Die Kosten gehen zu Ihren Lasten (wie oben).
