Hochgeschwindigkeits-Rotations-Verschließgerät mit 8 Köpfen für Pumpenverschlüsse

• Abmessungen: 2000 mm (Länge) * 1800 mm (Breite) * 2800 mm (Höhe)
• Verschließkopf: 8 Köpfe
• Standalone-Bestehensquote: 99 %
• Geschwindigkeit: 80 bpm
• Spannung: 220 V – 380 V, 50 – 60 Hz (je nach Bedarf)
• Gesamtleistung: 5kw
• Erforderliche Luftquelle: 0,6 MPa saubere und stabile Luftquelle
• Laufgeräusch (Dezibel): ≦80 Dezibel
• Maschinengewicht: 3,5 Tonnen
• Maschinenmaterial Rahmen: Kohlenstoffstahl-Outsourcing-Edelstahlrahmen;

Die Hochgeschwindigkeits-Pumpenverschlussmaschine mit Schraubverschluss besteht aus mehreren Hauptteilen, darunter Flaschen-/Verschlusszufuhr, automatischer Verschlussheber und Entschlüsseler, Einlass- und Auslassflaschenschablonen, Verschlussmechanismus, Auswurfmechanismus, elektrische Steuerung usw.

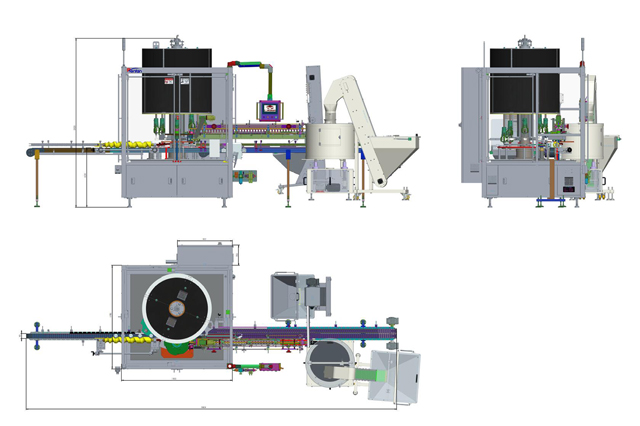

Zeichnung

Merkmale

• SPS-gesteuert, integrierte Verschlusszufuhr, -erfassung, -einführung und -drehung (kann mit einer automatischen Verschlusssortiermaschine verbunden werden, um eine vollständige Automatisierung zu erreichen)
• Die Produktionskapazität kann mit 8 Köpfen 80 Schläge/min erreichen
• Schonende Handhabung, kein Verkratzen und Beschädigen von Verschlüssen und Behältern
• Schnelle Umrüstungen
• Modulstruktur, Bedienung über Touchscreen, einfache Wartung
• Geeignet für verschiedene Verschlussgrößen, anwendbar in der täglichen chemischen Industrie
• Einfacher Anschluss an Abfüll- und Etikettiermaschine
• Leises Laufgeräusch

Funktionsprinzip

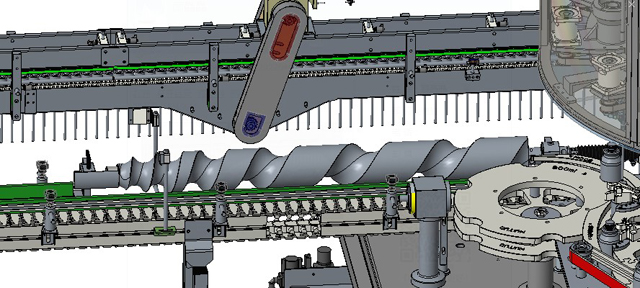

Flaschenfütterung per Schraubstock

Die Flascheneinfüllschraube ist konturiert und ermöglicht eine präzise und schnelle Flaschenzuführung. Sanfte Bewegungen, keine Beschädigung der Flasche. Der Schneckenantrieb folgt dem Hauptantrieb, der Schneckenwinkel kann über den Touchscreen so eingestellt werden, dass er mit dem Sternrad übereinstimmt. An der Flascheneinfüllschraube befindet sich ein Sensor, keine Flasche, kein Verschluss und Alarm, wenn die Flasche feststeckt.

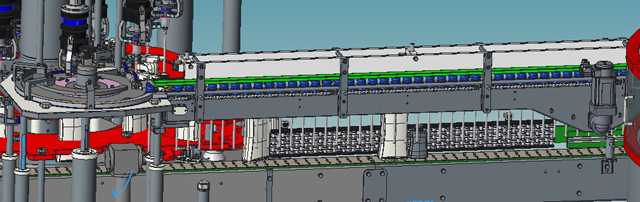

Servokappen-Zufuhr:

Der Schraubverschluss verwendet einen Servomotor für die Verschlusszufuhrkette. Der Servomotor hat die Vorteile des periodischen Startens und Stoppens sowie der periodischen positiven und negativen Drehung, wodurch nicht nur die Geräuschentwicklung verringert wird, sondern auch das Feststecken des Verschlusses vermieden wird.

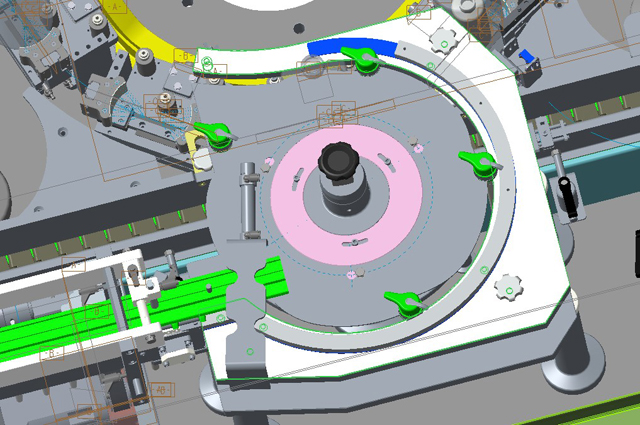

Cap-Dividieren

Der Kappenteiler wird an die Kappenform angepasst und unterschiedliche Durchmesser würden eine Anpassung erfordern, aber nur der weiße Teil im folgenden Bild muss geändert werden.

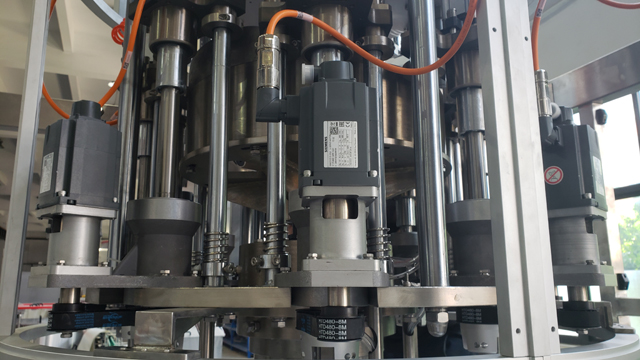

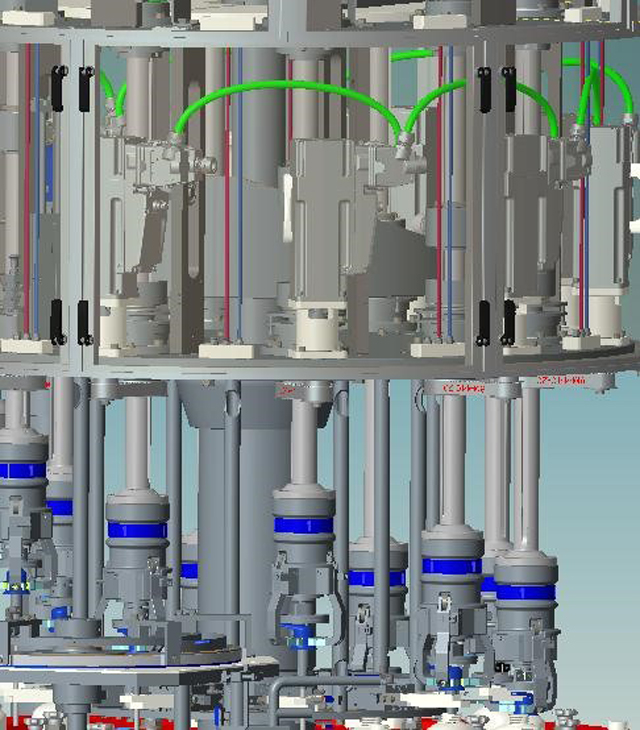

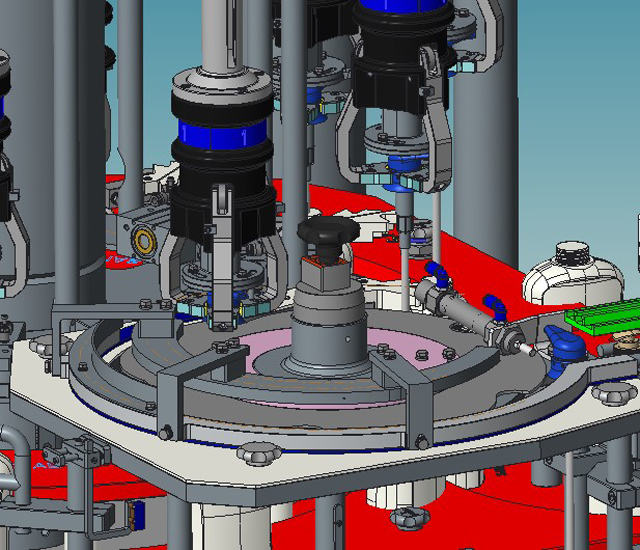

Servo-Capping:

Die Schraubverschlussmaschine verwendet das Antriebssystem von Siemens, das Steuerungssystem und Servomotor in einem ultrakompakten, einheitlichen System kombiniert, das maximale Flexibilität auf minimalem Raum und 90 % weniger Verkabelung bietet. Beim Verschließen kann der Servomotor die Bewegung der Verschlusskurve in Abschnitten steuern und gleichzeitig einen reibungslosen Segmentierungsprozess gewährleisten und die digitale Verschlussdrehmomentsteuerung realisieren, die der herkömmlichen Kupplungsdrehmomentsteuerung völlig überlegen ist.

• Geschlossener Regelkreis durch Servomotor und Programm während des gesamten Verschließvorgangs;
• Passen Sie die Verschlusskraft automatisch an, bis das eingestellte Drehmoment erreicht ist.
• Durch die präzise und flexible Steuerung des Bewegungsantriebsmoduls und -programms können die Einflüsse der Trägheit des Verschließkopfes und der Abweichung der Teile eliminiert werden.
• Die Drehmomentumschaltung zwischen verschiedenen Produkten kann einfach durch Ändern des eingestellten Programmwerts erfolgen.

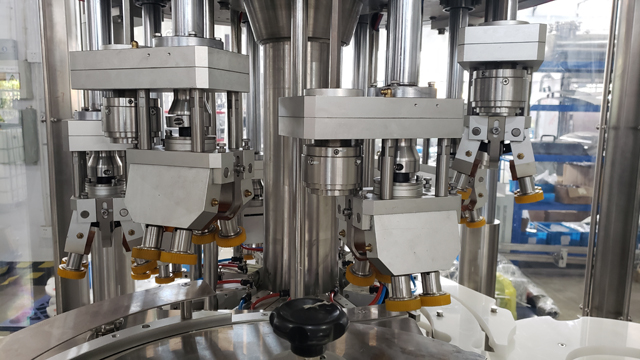

Hinweis: Bei der 8-Kopf-Verschließmaschine für Trigger-Cap sind die Verschließköpfe unterschiedlich:

Zur Steuerung des Kappendrehmoments wird eine Permanentmagnetkupplung verwendet.

• Während des Kappvorgangs wird das Drehmoment gleichmäßig auf alle vier Räder verteilt.
• Machen Sie eine nicht relative Bewegung zwischen Rädern und Kappen
• Behalten Sie die statische Station zwischen Rädern und Flaschen während des Verschließens bei
• Hochwertiges Drehmomentkontrollsystem, ein stabiler und angemessener Drehmomentwert

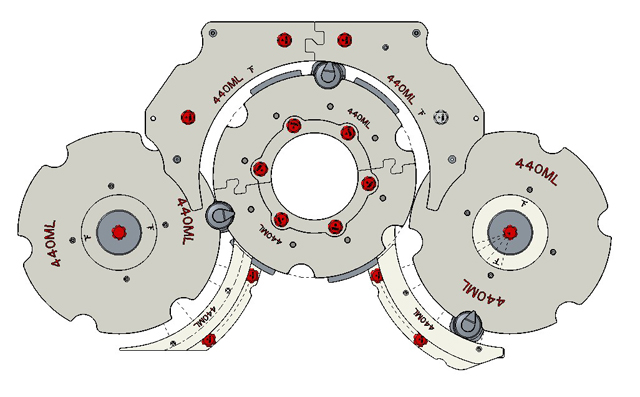

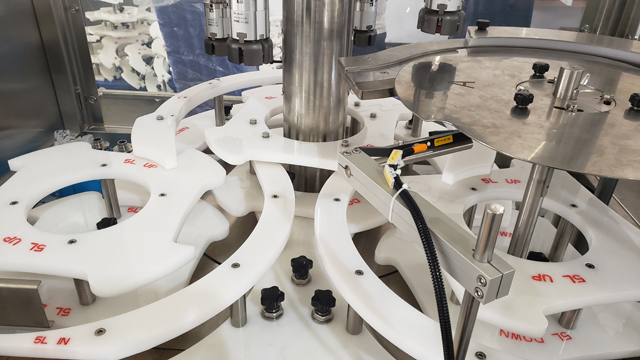

Ändern verschiedener Produktvorlagen

Aus PP, in Flaschenform gestaltet, mit glatter Oberfläche. Es stabilisiert nicht nur die Positionierung, verhindert auch Kratzer auf der Flasche und ermöglicht einen schnellen Wechsel.

Für unterschiedliche Produktspezifikationen wird ein Schnellverschlussdesign verwendet. Die Vorlagen sind farbcodiert, um zwischen verschiedenen Spezifikationen zu unterscheiden.

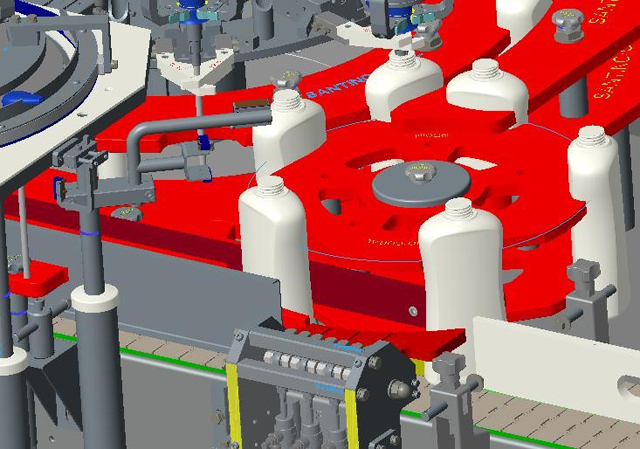

Ablehnungssystem

Nach dem Verschließen ist ein Doppelförderer eingebaut. Die qualifizierten Produkte werden normal transportiert, und die nicht qualifizierten (kein Verschluss, kein Innenrohr, falsch angebrachter Verschluss) werden automatisch durch einen Schwenkzylinder auf einen anderen Förderer aufgeteilt. Wenn eine Flaschenblockade auftritt, stoppt die Verschließmaschine automatisch und startet erneut, wenn das Problem gelöst ist.

Sicherheitstür

Alle Türen sind mit Endschaltern ausgestattet, die sicherstellen, dass die Maschine stoppt und ein Warnsignal sendet, wenn die Tür geöffnet ist. Alle Maschinen im Produktionsbereich mit beweglicher Schutzvorrichtung sind elektrisch verriegelt, um den Hauptantrieb und den Steuerkreis vollständig abzuschalten und alle Maschinenbewegungen sofort nach dem Öffnen der Schutzvorrichtung schnell zum Stillstand zu bringen.

Wichtigste technische Parameter

• • Abmessungen: 2000 mm (Länge) * 1800 mm (Breite) * 2800 mm (Höhe)
  • Verschließkopf: 8 Köpfe
  • Standalone-Bestehensquote: 99 %
  • Geschwindigkeit: 80 bpm
  • Spannung: 220 V – 380 V, 50 – 60 Hz (je nach Bedarf)
  • Gesamtleistung: 5kw
  • Erforderliche Luftquelle: 0,6 MPa saubere und stabile Luftquelle
  • Laufgeräusch (Dezibel): ≦80 Dezibel
  • Maschinengewicht: 3,5 Tonnen
  • Maschinenmaterial Rahmen: Kohlenstoffstahl-Outsourcing-Edelstahlrahmen;
  • Schraubverschluss Kontaktierung mit Kappe: Polyurethan (PU);
  • Fliegengittertür: Edelstahleinfassung, Plexiglas; Elektrokasten: Edelstahl;
  • Verbindung und Befestigung mechanischer Teile: Kohlenstoffstahl, Edelstahl usw.;
  • Dichtung: Gummi

Wichtige technische Komponenten

• SPS: Siemens
• Touchscreen: Siemens
• Servo: Siemens
• Leistungsschalter: Schneider
• Frequenzumrichter: Siemens
• Knopf: Schneider
• Alarmleuchte: Schmersal
• Sicherheitstürschalter: Schmersal
• Sensor: SICK/IFM/LEUZE
• Remote-Modul: Fbox-WIFI (für sofortige Kommunikation und Fernsteuerung)

Wenn die oben genannten Marken nicht vorrätig sind, wählen wir stattdessen gleichwertige Marken aus.

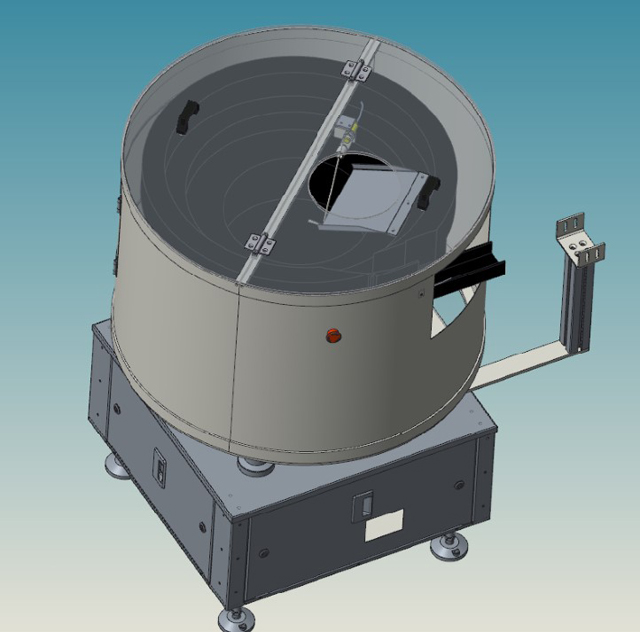

Automatischer Kapselheber und Kapselentschlüsseler

• Dabei werden die ungeordneten Sprühkappen durch das Vibrationsprinzip regelmäßig angeordnet und die Kappen durch die Positionierungsplatte rund. Die Kappe wird geordnet aus dem Abdeckkanal ausgegeben und die Verschlussmaschine wird von der Verteilungsplatte erfasst.
• Die Geschwindigkeit des Entschlüsselers wird automatisch an den Aufzug angepasst. Der Aufzug ist mit dem Entschlüsseler verbunden und steuert automatisch die Verschlusssendegeschwindigkeit, die an die Geschwindigkeit der gesamten Linie angepasst ist.
• Der Entschlüsseler wird automatisch über die Schnittstelle der Verschließmaschine gesteuert, ohne dass eine manuelle Einstellung erforderlich ist.
• Die Parameter können gespeichert werden.
• Schneller Wechsel.

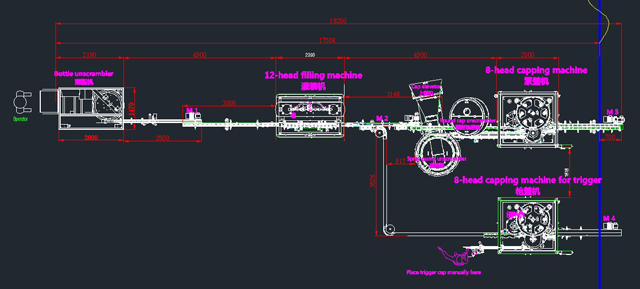

Die Linie kann mit der Hochgeschwindigkeits-Abfüllmaschine integriert werden, um die gesamte Linie zu bilden:
