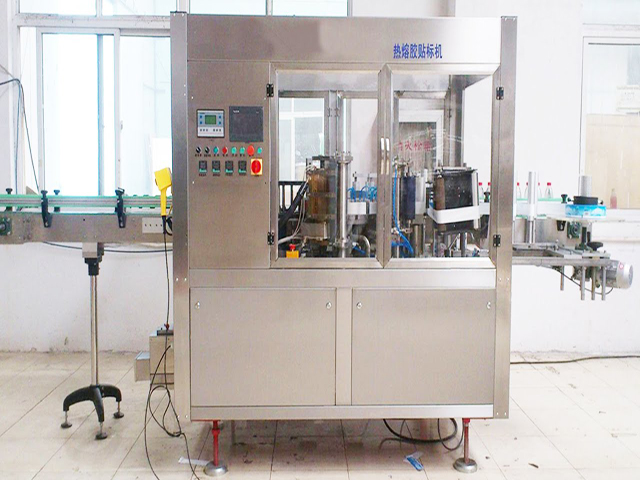

Lineare Heißschmelzklebe-Etikettiermaschine für runde Plastikglasflaschen

• Modell: VK-HMGL
• Flaschentyp: Glasflasche, Plastikflasche
• Produktgeschwindigkeit (b/h): 18000
• Etikettenmaterial: OPP/Perlglanzfolie/Verbundpapier
• Genauigkeitsfehler (mm): ±0,5 mm
• Etikettengröße (mm): (L)20-300mm (H)10-180mm
• Flaschengröße (mm): Außendurchmesser φ40-φ80mm Höhe 30-200mm
• Innendurchmesser des Etiketts (mm): Φ150mm
• Außendurchmesser des Etiketts (mm): Φ500mm (groß)
• Spannung (V): 220/380-420 V/drei Phasen optional
• Leistung (kW): 9 kW
• Luftdruck (bar) Min. 5,0 bar Max. 8,0 bar
• Luftverbrauch: 0,2 m³/Minute
• Abmessungen (mm): 3150L * 1800B * 2100H
• Gewicht (kg): 2000

Video ansehen

Automatische Etikettiermaschine mit Heißschmelzklebeband, die für Behälter und Etiketten aus unterschiedlichen Materialien in großer Auswahl erhältlich ist. Die Kosten für die Etiketten sind vergleichsweise niedrig, sodass die Maschine den Anforderungen der Benutzer gerecht wird, die über eine Vielzahl von Behältern verfügen.

Es handelt sich um das kostengünstigste Modell für die Massenproduktion. Das Gerät verwendet massiv das modulare Designkonzept, um den Benutzern das Auswechseln der Flaschen zu erleichtern. Der lineare Typ etikettiert hauptsächlich runde Flaschen aus Glas oder Kunststoff, während der rotierende Typ nicht nur runde Behälter, sondern auch quadratische Flaschen wie Flüssigwaschmittelbehälter usw. etikettieren kann.

Anwendung

Die Heißetikettiermaschine ist das neue Produkt unseres Unternehmens für den Auslandsmarkt. Anwendung für runde Flaschen in der Lebensmittel-, Medikamenten-, Chemie- und anderen Industriezweigen.

Merkmale

1. Die Etikettierung der Lieferung wird durch einen Servomotor gesteuert.
2. Die Beschriftung ist passgenau ausgeschnitten.

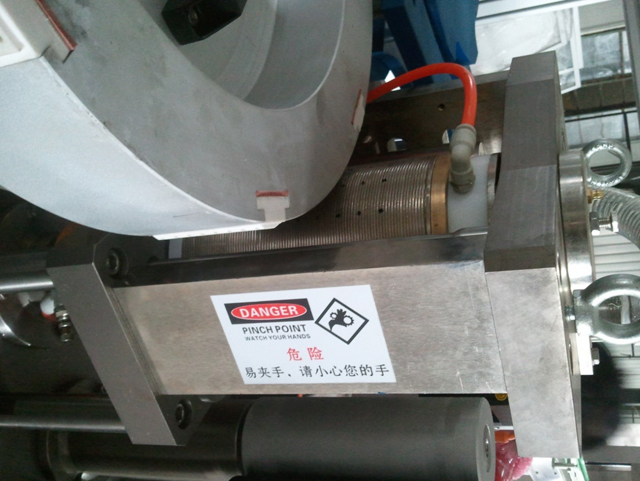

3. Der Etikettenschneider lässt sich einfach austauschen.
4. Der Teileaustausch erfolgt seltener und schneller.
5. Überprüfen Sie die Beschriftung schnell und verschwenden Sie sie nicht.
6. Für 1 kg Heißschmelzkleber können 60.000–100.000 Flaschen verwendet werden, was die Kosten senkt.
7. Das Etikettenmaterial ist OPP und spart 1/3 der Kosten.
8. Die Maschinenleistung beträgt 9 kW. So sparen Sie Stromressourcen.

Technische Spezifikation

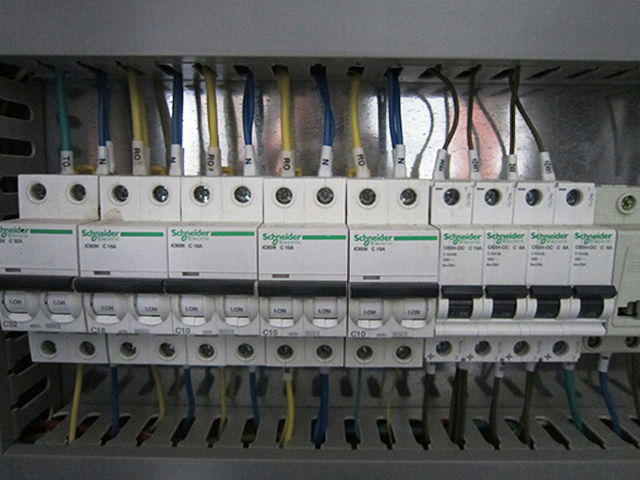

Spezifikation der Konfiguration elektrischer Geräte:

Das Installations-, Betriebs- und Wartungspersonal muss vor der Verwendung dieser Maschine eine qualifizierte Schulung absolvieren.

Was Sie bei der Installation einer Heißschmelz-Etikettiermaschine beachten sollten:

• Bei der Ankunft der Maschine muss das Installationspersonal eine Sichtprüfung durchführen, um festzustellen, ob die Maschine beschädigt ist, z. B. Verformung des Rahmens, Beschädigung des Gehäuses durch Feuchtigkeit, Absturz usw. Im Zweifelsfall wenden Sie sich bitte zur Prüfung an den Hersteller. Informieren Sie außerdem bitte sofort das Transportunternehmen, wenn Sie feststellen, dass die Maschine beschädigt ist.
• Bitte denken Sie beim Entladen des Pakets an die Umwelt
• Seien Sie vorsichtig, wenn Sie Hebegeräte wie Gabelstapler verwenden, da die Gefahr besteht, dass diese rutschen oder das Gleichgewicht verlieren.
• Bitte achten Sie sorgfältig auf die Teile unter dem Arbeitstisch, bevor Sie einen Gabelstapler oder ein anderes Hebezeug verwenden. Alternativ können Sie die Handhabung auch unter Anleitung von Facharbeitern durchführen.
• Verwenden Sie kein Kabel, um die Maschine anzuheben.
• Dem Installationspersonal ist es nicht gestattet, die Maschine an die Stromversorgung anzuschließen.

Regeln für Betreiber

• Nehmen Sie beim Bedienen von Maschinen keine Beruhigungsmittel, Medikamente oder alkoholischen Getränke zu sich, da dies zu Trancezuständen führen kann.
• Verschaffen Sie sich vor dem Starten der Maschine ein detailliertes Verständnis des Mechanismus, der Funktion, der Steuerknöpfe und des Geräts.
• Die Nutzung dieser Maschine ohne unsere Befugnis oder Erlaubnis ist nicht gestattet.
• Achten Sie jederzeit auf Warnungen oder andere Zeichen.
• Bei Druckanomalien vor Ort die Maschine nicht starten.
• Wenn die Maschine aus irgendeinem Grund plötzlich nicht mehr funktioniert, lassen Sie sie nicht laufen. Lassen Sie einen qualifizierten Techniker mit der Feststellung der Ursache des Problems beauftragen.
• Halten Sie sich von beweglichen Teilen fern, bevor die Maschine vollständig zum Stillstand kommt.
• Den Schutz an der Maschine nicht entfernen

Regeln für Betreuer

• Es dürfen keine Wartungsarbeiten am Arbeitstisch unter Strom durchgeführt werden.
• Erst wenn Sie den Hauptschalter öffnen und die Hauptstromversorgung ausschalten, dürfen Sie elektrische Elemente warten.
• Achten Sie darauf, dass sich die Teile berühren, um eine Beschädigung oder Verschiebung zu vermeiden.
• Prüfen Sie sorgfältig, wenn Sie die Maschine alleine arbeiten lassen. Werkzeuge dürfen nicht auf dem Arbeitstisch liegen bleiben.
• An allen Teilen der Maschine ist das Schneiden mit der Flamme oder dem Hammer nicht gestattet.
• Es ist nicht gestattet, Teile selbst zu messen oder zu schmieden, falls Ersatzteile beschädigt und nicht repariert sind. Der Kunde muss sie beim Verkäufer anfordern (vorbehaltlich der Garantie).

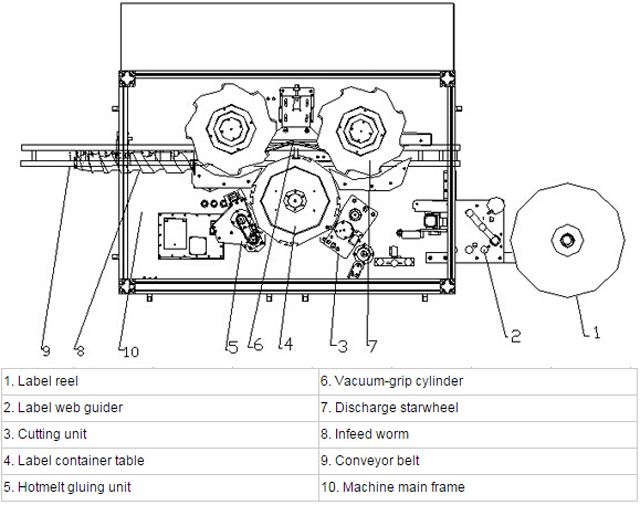

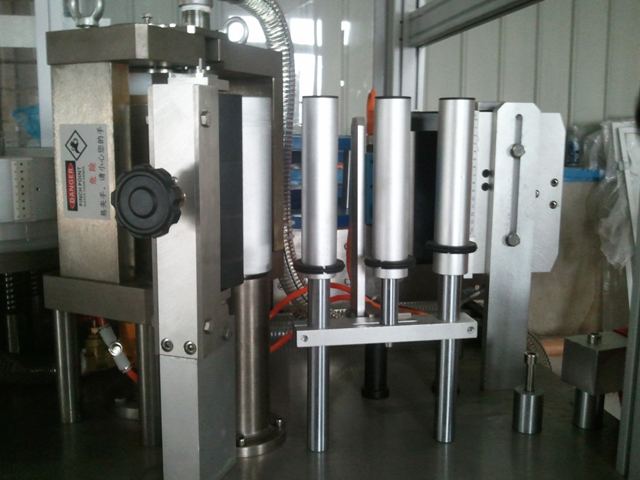

Beschriftungs-Abwickelpfad

Bedienung für Etikettenwechsel

Bei Umstellungen muss am Ende der neuen Rolle genügend Platz gelassen werden, um ein Ende mit Klebeband an die alte Rolle anzukleben.

Sobald die Etikettenposition nicht mit der Etikettenführungsrolle synchronisiert ist, muss die Homing-Funktion durchgeführt werden.

Zuerst die Maschine stoppen,

Zweitens schneiden Sie zunächst jeweils ein komplettes Etikett auf der alten und der neuen Rolle entlang der Mittellinie (Mitte der beiden Sichtmarkierungen an beiden Enden eines Etiketts) in zwei Teile und kleben Sie sie zusammen.

Achtung: Unfertige Teile dieser beiden ausgeschnittenen Etiketten müssen zu einem Gesamtkunstwerk zusammengefügt werden. Ein Streifen Klebeband deckt die vorderen beiden Etiketten in einem kleinen Bereich ab.

Ziehen Sie die Schnellverriegelung fest, nachdem Sie die Etikettenrolle in Bezug auf den Etikettenabwickelpfad aufgewickelt haben. Bewegen Sie die Maschine dann manuell, anstatt die Starttaste zu verwenden, und entfernen Sie den Behälter, der dem integrierten Etikett mit Klebeband entspricht. Überprüfen Sie abschließend, ob die Schnittposition korrekt ist. Andernfalls muss der Bediener wie beschrieben eine Homing-Operation durchführen.

Verwenden Sie die Start-Taste, um die Maschine zu starten.

Ablauf:

1. Berühren Sie „Homing“ auf dem Bildschirm, dann arbeitet der Servomotor, um die richtige Schnittposition zu finden (Markieren Sie die Position).
2. Bestätigen Sie, dass kein Alarm
3. Überzähliges Etikett entfernen und die Vakuum-Etikettenkante anschließend mit der Schneiderolle in die richtige Richtung drehen.

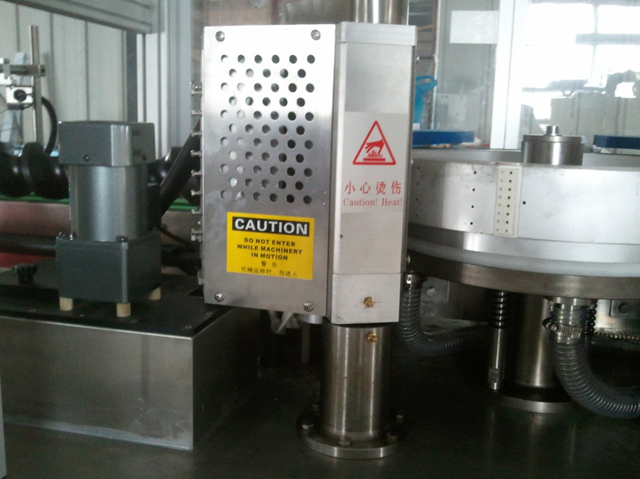

Spezielle Erklärung zur Heißschmelzklebeetikettiermaschine

• Die Heißschmelzmaschine verfügt insgesamt über einen Einlass und einen Auslass
• Das Einlassrohr ist 4 Zoll lang
• Normale Temperatur auf 160℃ eingestellt
• Im Sommer ist die Temperatur auf 150 °C eingestellt
• Normalerweise dauert es 40 Minuten, bis das Schmelzen abgeschlossen ist, aber je nach Klebstoff gibt es Ausnahmen.
• Es ist notwendig, den Klebstoff in der Schmelzmaschine sauber zu halten. Eventuelle Klebstoffkrümel können in der Produktion nicht mehr verwendet werden, da sie sonst die Rohre verstopfen würden.
• Der Mensch muss sich aus der Nähe einer laufenden Heißschmelzmaschine aufhalten, da die Gefahr einer Verbrennung besteht.
• Die Wartung dieser Maschine darf nur von Technikern des Schmelzmaschinenherstellers durchgeführt werden.

Reinigung & Wartung

Die Reinigung der Etikettiermaschine ist auch für Personen ohne mechanische/elektrische Kenntnisse zulässig, die jedoch entsprechend geschult sind. Achtung: Die Maschine muss während der Reinigung stromlos sein.

Für diejenigen, die sich mit Mechanismen und Elektrizität auskennen, ist die Gefahr sicherlich geringer.

Wir empfehlen dringend, die Wartung von qualifiziertem und geschultem Personal durchführen zu lassen.

Achtung: Die Wartung umfasst viele Faktoren wie Mechanik, Elektrizität, Motor usw.
