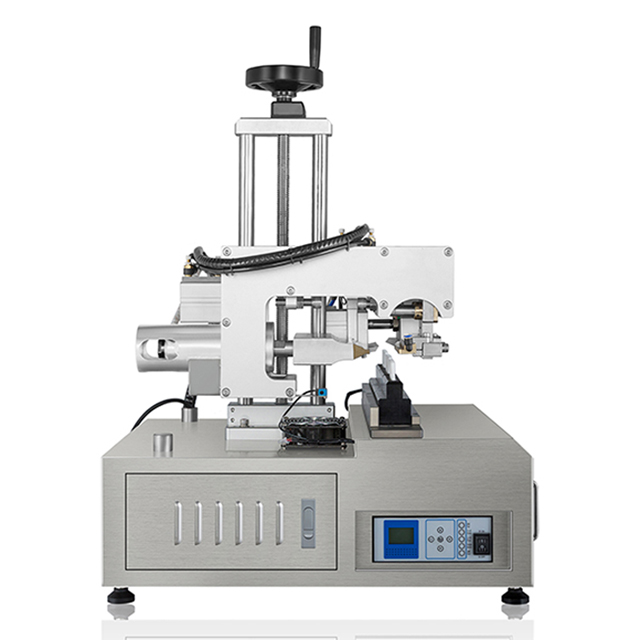

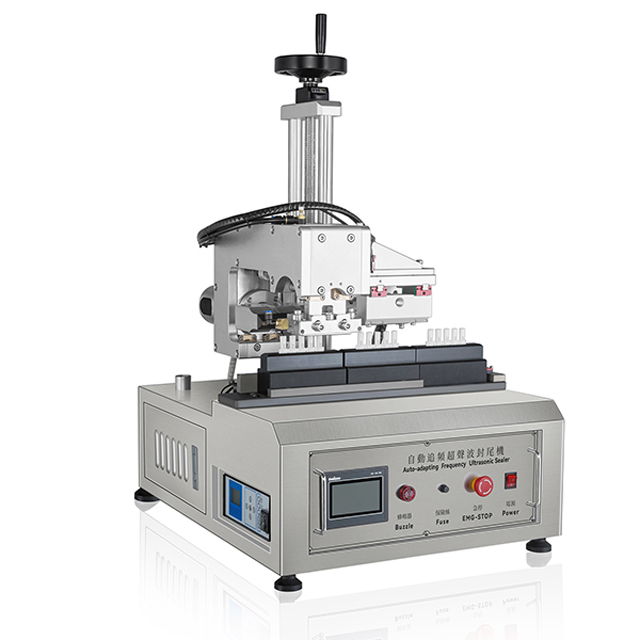

Halbautomatische Ultraschall-Versiegelungsmaschine für lineare Streifenröhren

• Modell: VK-UTS-003
• Frequenz: 15 kHz
• Leistung: 2600W
• Stromversorgung: AC220V
• Dichtungsdurchmesser: 10–50 mm
• Max. Rohrhöhe: 10-200 mm
• Arbeitsdruck: 0,5–0,6 MPa
• Abmessungen: 560*537*880mm
• Nettogewicht: 95 kg
• GW mit der Standard-Export-Holzkiste: 115KG

Video ansehen

Die Ultraschall-Versiegelungsmaschine ist eine hochwertige, leistungsstarke Maschine zum Befüllen und Versiegeln von Behältern für Flüssigkeiten und Pasten. Sie muss die Tubenmaschine manuell einsetzen, die Farberkennung erfolgt automatisch, das Befüllen erfolgt automatisch, das Versiegeln erfolgt automatisch, und es werden eine Reihe automatischer Ausgabefunktionen ausgeführt. Die SPS-programmierbare Maschine verwendet eine fortschrittliche Touch-Oberfläche, optisches Tracking und automatische Positionierung, sodass der Gesamtbetrieb einfacher und perfekter wird, Unternehmen die Möglichkeit haben, die Produktionseffizienz zu verbessern, die Arbeitsintensität zu reduzieren und das Gerät der Wahl für Verpackungsqualitäten zu verbessern.

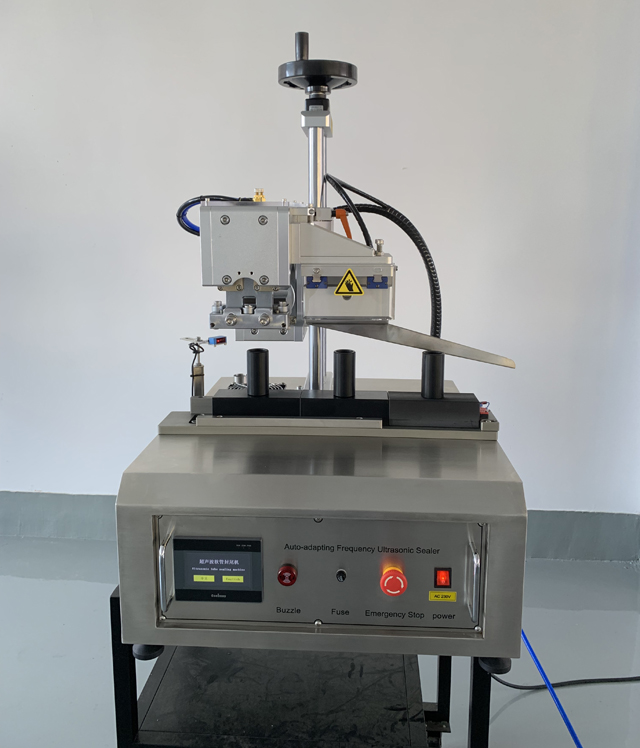

Der halbautomatische Tubenversiegler ist die neueste Technologie für das Versiegeln kleiner bis mittelgroßer Tuben. Er kombiniert Ultraschallversiegelung, Stapelprägung, Zuschneiden und eine gewellte Oberfläche für kosmetische/pharmazeutische Zwecke. Diese Maschine erfordert einen Bediener, der die Tubenpucks lädt und die Tuben durch die Stationen bewegt. Diese Maschine kann bis zu 15 Einheiten pro Minute verarbeiten und funktioniert perfekt mit einem unserer Tischfüller und -etikettierer.

Diese Maschine ist dafür ausgelegt, perfekt versiegelte Tuben herzustellen, die aussehen, als wären sie auf einer viel größeren, teureren vollautomatischen Maschine hergestellt worden. Dieser kleine, tragbare Tubenversiegeler ist mit allen modernen Komponenten und Funktionen hochmoderner automatisierter Maschinen ausgestattet, erfüllt alle Anforderungen jedes KMU-Unternehmens und kann von jedermann mit sehr grundlegender Einweisung bedient werden.

Diese aus 316 Edelstahl gefertigte Maschine eignet sich für alle Lebensmittel- und Pharmaanwendungen. Sie erfordert einen kleinen Luftkompressor und eine Standardsteckdose mit 10 Ampere und kann problemlos an jedem Produktionsstandort angeschlossen und aufgestellt werden. Diese Maschine kann jedes Kunststoff- und Laminatrohrmaterial mit einem Durchmesser von bis zu 57 mm versiegeln.

Mit der Maschine können spezielle Tubenhaltescheiben geliefert werden, die Ihre Tube während des Versiegelungsvorgangs perfekt gerade halten. Außerdem ist ein Zahlen-/Buchstabensatz zum Chargenstempeln Ihrer individuellen Chargennummer in Ihre Tuben erhältlich.

Lesen Sie sich vor der Inbetriebnahme bitte die folgenden Anweisungen zur Inbetriebnahme des Geräts durch, um sich ein umfassendes Verständnis der Eigenschaften der verschiedenen Funktionen, Vorgehensweisen und Bedienungsvorgänge zu verschaffen.

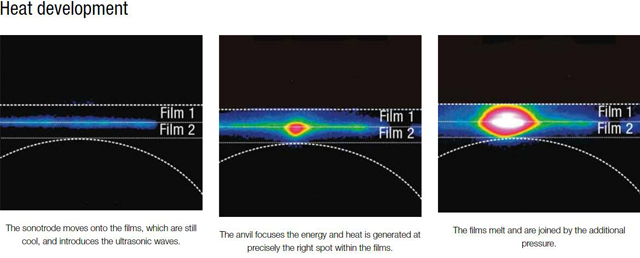

Funktionsprinzipien von Ultraschall-Versiegelungsrohren:

Beim Ultraschallschweißen werden zwei Materialien durch Ultraschallenergie miteinander verbunden. Schweißwerkzeuge (Amboss oder Sonotroden) fokussieren die Ultraschallenergie auf die Stelle, an der die Schweißung erfolgen soll, und es entsteht Reibungswärme. Die Schweißzeit beträgt zwischen 100 und 200 Millisekunden. Anders als beim Heißschweißen wird die bei der Ultraschalltechnologie benötigte Wärme nur innerhalb der zu schweißenden Materialien erzeugt. Die Werkzeuge bleiben kalt und unterstützen die Wärmeableitung. Auch die Hot-Tack-Beständigkeit (Festigkeit der Naht direkt nach dem Schweißen ohne Abkühlung) ist deutlich höher als bei anderen Schweißverfahren. Die Geschwindigkeit, Zuverlässigkeit und Gesamtqualität der fertigen Nähte machen Ultraschallschweißgeräte in zahlreichen Branchen unverzichtbar.

Fugengestaltung – so funktioniert’s

Damit in Ultraschall-Schlauchverschließmaschinen präzises Schweißen erfolgen kann, muss die Energie der Ultraschallwellen gebündelt werden (Energiefokussierung). Dies wird entweder über die Werkzeuggeometrie oder die Fugengestaltung am Material erreicht. Bei der Fugengestaltung weist der Bereich, an dem das Material verbunden werden soll, spezielle Formen wie Spitzen oder Kanten auf. Bei der Werkzeuggeometrie sind Sonotroden oder der Amboss speziell geformt, um die Energie zu fokussieren.

Wir sind sicher, dass Sie mit der Zweckmäßigkeit, Zuverlässigkeit und Wirtschaftlichkeit des Geräts vollkommen zufrieden sein werden. Allerdings müssen Aufbau und Funktionsweise des Geräts an die verschiedenen Verwendungszwecke und Eigenschaften des installierten Paketinhalts angepasst werden. Um die spezifischen Unterschiede besser zu verstehen, wird in dieser Spezifikation die Grundfunktion beschrieben.

Vor dem Versand des Geräts wurden alle Teile des Geräts sorgfältig geprüft und auf Fehler überprüft. Sollte es jedoch während des Versands zu mechanischen Fehlern kommen oder eine Stelle in dieser Beschreibung unklar sein, wenden Sie sich bitte an unser autorisiertes Verkaufspersonal.

Sicherheitsvorkehrungen zum Betrieb der Ultraschall-Versiegelungsmaschine:

1. Der Betrieb, die Wartung und die Installation der Maschine müssen von Ihrem Unternehmen autorisiert sein und von technisch geschultem Personal durchgeführt werden. Vor dem Betrieb der Maschine muss das Handbuch durchgelesen und das Bedienungsvideo angesehen werden.
2. Mechanische Schäden, die durch unsachgemäßen Gebrauch verursacht wurden, können nicht dem Hersteller zugeschrieben werden und sind nicht durch die Garantie abgedeckt. Das Risiko hierfür trägt allein der Eigentümer.
3. Für den ordnungsgemäßen Einsatz der Maschine sind die Installations-, Betriebs-, Transport- und Wartungsanweisungen des Herstellers zu beachten.
4. Vermeiden Sie jegliche Methode, die die Sicherheit beim Bedienen von Maschinen beeinträchtigt.
5. Am Aufstellungsort sollten direkte Sonneneinstrahlung, Feuchtigkeit und Staub vermieden werden. Dies kann zu Feuer und Stromschlägen führen.
6. Sonstige unsachgemäße Verwendung von Maschinen (z. B. „die Maschine nach eigenen Vorstellungen zu benutzen.“)
7. Anforderungen an die Maschinenkonstruktion, normale Vorbereitungsarbeiten am Stiefel, nur mit dem mechanischen Publikum in Bestform können wir turnen.
8. Stellen Sie sicher, dass die Maschine nur zur Herstellung allgemeiner Waren (ausgenommen extrem giftige Substanzen, Säuren und alkalische Materialien) verwendet wird und nicht für andere Artikel verwendet werden darf. Andernfalls übernimmt der Hersteller und Händler keine Haftung.
9. Lassen Sie Installation, Demontage und Transport des Geräts von Fachleuten bedienen oder anleiten.
10. Es muss eine professionelle Schulung durch qualifiziertes Personal absolviert werden, das die Maschine bedienen kann.
11. Verwenden Sie dieses Gerät nur gemäß den Angaben des Herstellers. Unbefugte Modifikationen oder die Verwendung von nicht vom örtlichen Hersteller verkauften oder empfohlenen Ersatzteilen können zu Bränden, Stromschlägen und anderen Verletzungen führen.
12. Achten Sie darauf, dass keine Stoffe, Papier, Staub, Metallspäne, Öl oder andere Fremdkörper in das elektrische Gerät gelangen.
13. Bei längerer Lagerung muss das Gerät vor der Verwendung überprüft und ein Probelauf durchgeführt werden.
14. Öffnen Sie den Verteilerkasten und andere Anschlusskästen nicht, wenn die Stromversorgung hergestellt wurde oder die Maschine läuft. Andernfalls kann es zu einem Stromschlag und damit zu Verletzungen kommen. Führen Sie in der Nähe der Maschine keine Lichtbogenschweißarbeiten durch. Andernfalls kann es leicht zu Fehlfunktionen des Geräts kommen.
15. Wenn der Verteilerkasten bereits geöffnet ist oder blanke Drähte aufweist, können die Maschine und ihre unterstützenden Einrichtungen nicht betrieben werden. Andernfalls kann es zu freiliegenden Hochspannungsanschlüssen oder zu einem Stromschlag kommen, der zu Verletzungen führen kann.
16. Außer bei regelmäßigen Inspektionen oder Verkabelungen darf das Gehäuse elektrischer Geräte zu keinem anderen Zeitpunkt geöffnet werden. Andernfalls kann das Gerät beschädigt werden, was den normalen Betrieb der Maschine beeinträchtigt.
17. Berühren Sie die Maschine nicht mit nassen Händen. Der Startschalter muss mit trockenen Händen bedient werden. Andernfalls kann es zu einem Stromschlag und zu Verletzungen kommen.
18. Es ist absolut verboten, Platinen, Schalter, Programmschleifen, Wechselrichter, Motorantriebe und andere Verkabelungen im Zustand mit einem Hochwiderstandstester zu prüfen. Andernfalls können Maschinenschäden oder Unfälle entstehen.
19. Bitte räumen Sie vor der Benutzung der Maschine die Umgebung gut auf, es dürfen sich dort keine anderen gefährlichen Gegenstände befinden.
20. Vermeiden Sie Abrieb, Quetschungen, Überspannungen und Überlastungen am Kabel. Andernfalls kann es zu Stromschlägen und Verletzungen kommen.
21. Stromversorgung, VORSICHT, HEISSES Logo, achten Sie nicht darauf, wenn Sie es mit der Hand berühren, es kann zu Verbrennungen führen. Die Achse der Maschine ist an prominenter Stelle, achten Sie darauf, sie nicht zu berühren.
22. Legen Sie keine Gegenstände auf die Maschine. Stapeln Sie keine Gegenstände um die Maschine und andere Gegenstände, die nicht von der Maschine stammen. Wenn Sie zu viele Gegenstände aufstapeln, kann es zu Unfällen kommen. Darüber hinaus kann das Gerät in der Verpackung beschädigt werden, wenn es mit Fremdkörpern oder Maschinenteilen vermischt wird, die in Lebensmittel usw. beißen.
23. Beim Wechseln der Formen und Ausstecher Vorsicht, Klinge kann zu blauen Flecken an den Fingern führen.

Der Betreiber darf die Struktur der Maschine und der Produktion nicht ersetzen oder verändern. Daher übernimmt der Hersteller für Schäden keine Verantwortung.

Eine Notabschaltung

Tritt bei der Bedienung ein Fehler auf, muss der Bediener die Situation entsprechend seiner Erfahrung beurteilen, um nicht sofort eine Notabschaltung oder andere Maßnahmen (Beenden der Steuerung) zu veranlassen.

Verwenden Sie zum Herunterfahren die Hauptstromversorgung

Wenn ein Fehler auftritt (Sie müssen einen Reparatur- oder Wartungstechniker hinzuziehen), kann die Hauptstromversorgung abgeschaltet werden, wenn sich das Problem nicht innerhalb kurzer Zeit beheben lässt.

Gerätewartung

1. Nach jeder Schicht sollte die Maschine gereinigt werden. Die Dosierplatte und der restliche Maschinentisch müssen mit Reinigungsmaterialien gereinigt werden, um zu verhindern, dass Feuchtigkeit die nächste Arbeit beeinträchtigt.
2. Überprüfen Sie stets die Befestigungsschrauben der Teile und ihren elastischen Zustand, um einen zuverlässigen Betrieb zu gewährleisten. Reinigen Sie den optischen Kopf regelmäßig.
3. Bei elektrischen Teilen ist auf Feuchtigkeit und Staub zu achten.
4. Reinigen Sie das Gerät täglich nach der Benutzung.
5. Vermeiden Sie den Betrieb der Maschine ohne Schläuche, da sonst die Form und die Maschine beschädigt werden.

Grundparameter

• Modell: VK-UTS-003
• Frequenz: 15 kHz
• Leistung: 2600W
• Stromversorgung: AC220V
• Dichtungsdurchmesser: 10–50 mm
• Max. Rohrhöhe: 10-200 mm
• Arbeitsdruck: 0,5–0,6 MPa
• Abmessungen: 560*537*880mm
• Nettogewicht: 95 kg
• GW mit der Standard-Export-Holzkiste: 115KG

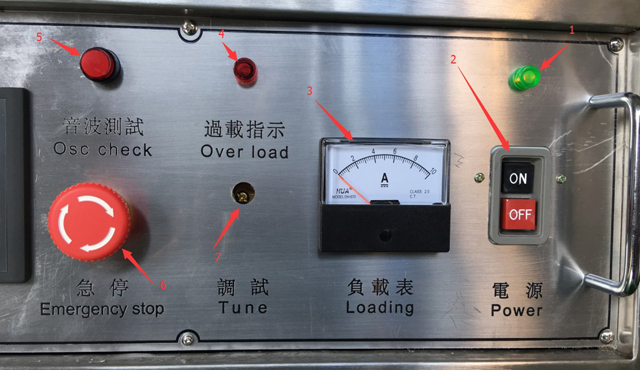

1. Netzleuchte
2. Netzschalter
3. Laden
4. Überlast
5. OSC-Prüfung
6. Not-Aus-Taster
7. Überlasteinstellung

Schritte zur Bedienung der Maschine

1. Zugang zur Stromversorgung
2. Zugang zur Luftversorgung
3. Netzschalter drücken (ON)
4. Wählen Sie Ihre Sprache (Chinesisch oder Englisch)
5. Manuell: Manuell-Automatik-Modusumschaltung
6. Zeiteinstellung: Zum Einstellen der Versiegelungszeit
7. Ultraschallzylinderstart: Steuerung des Ultraschallsiegelhorns
8. Ultraschallstart: Ultraschallversiegelung
9. Besäumzylinder: Rohrendenbesäumen

Zeiteinstellung

Einstellen von Verzögerungszeit, Schweißzeit und Haltezeit je nach Größe und Material des Rohrs, Referenzwert: 0,2–0,8

Kehren Sie nach dem Einstellen der Zeit zu Seite 2 zurück. Wechseln Sie vom manuellen Modus zum automatischen Modus, füllen Sie das Röhrchen in den Röhrchenhalter und beginnen Sie mit der Produktion.
