Pneumatische Rolletikettiermaschine für flache, quadratische, runde Flaschen mit Coder

Pneumatische Rolletikettiermaschine für flache, quadratische und runde Flaschen mit Coder

Etikettenlänge: 10 mm~150 mm
Etikettenbreite: 10 mm~150 mm
Innendurchmesser der Papierrolle: 40 mm oder 76 mm
Außendurchmesser der Papierrolle: φ≤250 mm
Innentemperatur: -10° C ~40° C
Luftfeuchtigkeit im Innenbereich: 35~85﹪
Stromversorgung: 220 V, 50 Hz
Gesamtmaße: 550*550*650 (L*B*H)
Gewicht: 78kg

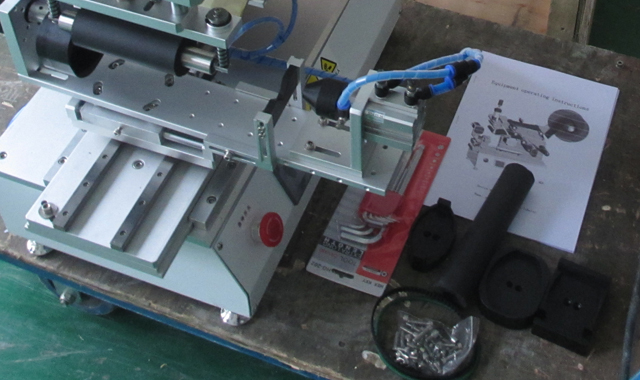

Geräte-Bedienungsanleitung für Rollenetikettiermaschine:

Gerätemodell: VK-T805

Name: Halbautomatische Etikettiermaschinen für flache und runde Flaschen

Voraussetzungen für den Betrieb der Rolletikettiermaschine

1. Die Verwendung dieses Geräts ist in den folgenden Umgebungen strengstens verboten:

Heftige lokale Temperaturschwankungen
Bei hoher Luftfeuchtigkeit und Tau
Sehr starke Vibrationen oder Stöße
Platz im Staub
Wo Spritzwasser, Öl, Chemikalien
Bei explosiven, brennbaren und gefährlichen Gütern

2. Stellen Sie sicher, dass die Steckdose und die Stromversorgungsschnittstelle engen Kontakt haben können. Andernfalls besteht Brandgefahr durch lose Kontakte.

3. Stellen Sie keine schweren Gegenstände auf das Netzkabel. Ein beschädigtes Netzkabel kann einen Stromschlag oder Brand verursachen.

4. Vor der Reinigung oder dem Einwirken von Rostschutzöl unbedingt das Netzkabel vom Gerät abziehen, sonst besteht Brandgefahr und die Gefahr von Geräteschäden.

5. Verwenden Sie keine losen oder beschädigten Steckdosen, da sonst die Gefahr eines Stromschlags oder Brandes besteht.

6. Verwenden Sie die richtige Erdung. Die Verwendung einer nicht richtig geerdeten Steckdose führt zu Stromschlaggefahr und Geräteschäden.

7. Berühren Sie die Steckdose nicht mit nassen Händen, da sonst die Gefahr eines Stromschlags besteht.

8. Achten Sie bei eingeschaltetem Mobilgerät darauf, dass das Netzkabel von der Stromversorgung getrennt ist, da sonst die Gefahr von Bränden und Geräteschäden besteht.

9. Achten Sie auf die richtige Spannung/Stromstärke. Bei der Verwendung von Geräten ohne entsprechende Spannung/Stromstärke besteht die Gefahr eines Stromschlags, Brands oder einer Beschädigung Ihrer Geräte.

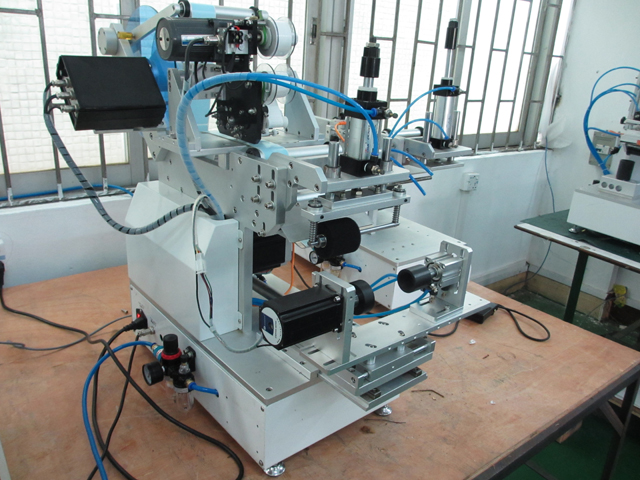

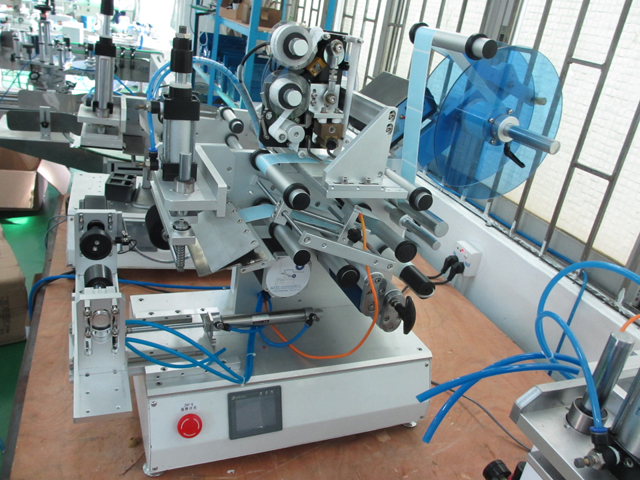

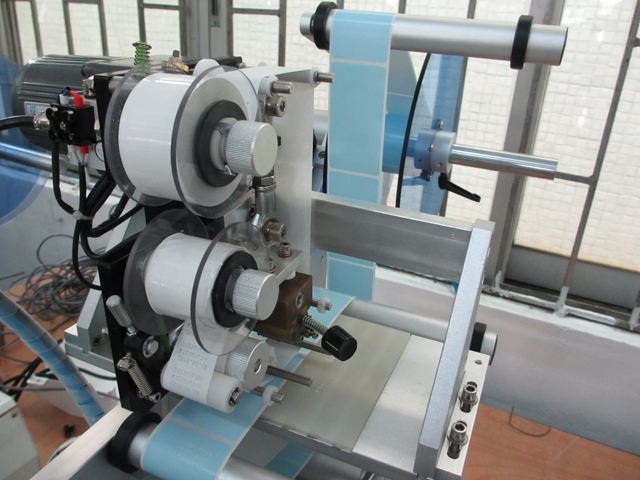

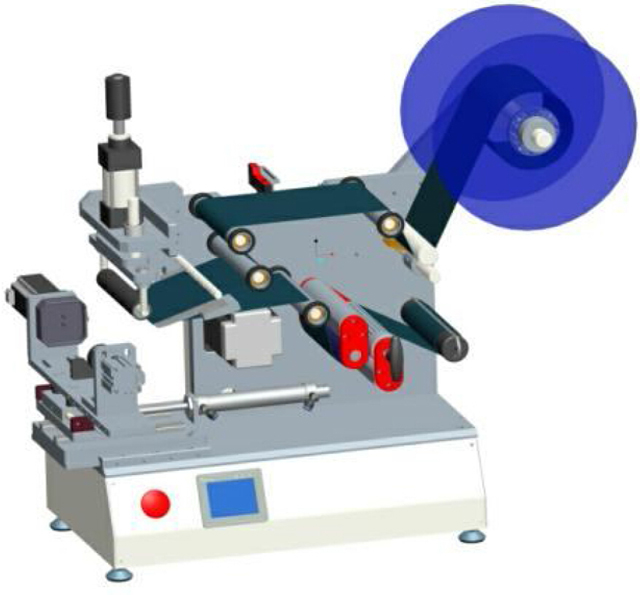

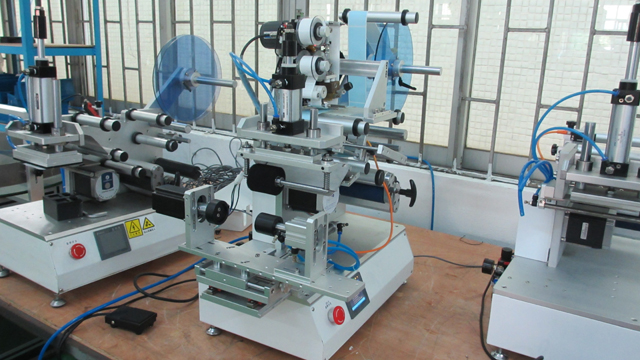

Etikettiermaschine VK-T805

Einführung einer Etikettiermaschine

Eine Etikettiermaschine bringt automatisch ein Etikett auf der Produktoberfläche an. Der Kurzname eines Automatisierungsgeräts kann die manuelle Etikettierung ersetzen und so die Produktionseffizienz und -qualität verbessern. Je nach Automatisierungsgrad kann zwischen manuellen Etikettiermaschinen, halbautomatischen Etikettiermaschinen und automatischen Etikettiermaschinen unterschieden werden. Je nach Form des Produkts kann zwischen Rundflaschen-Etikettiermaschinen, Teilrundflaschen-Etikettiermaschinen und Spezialflaschen-Etikettiermaschinen unterschieden werden. Je nach Etikettierung und Produktplatzierung kann zwischen vertikalen und horizontalen Etikettiermaschinen unterschieden werden.

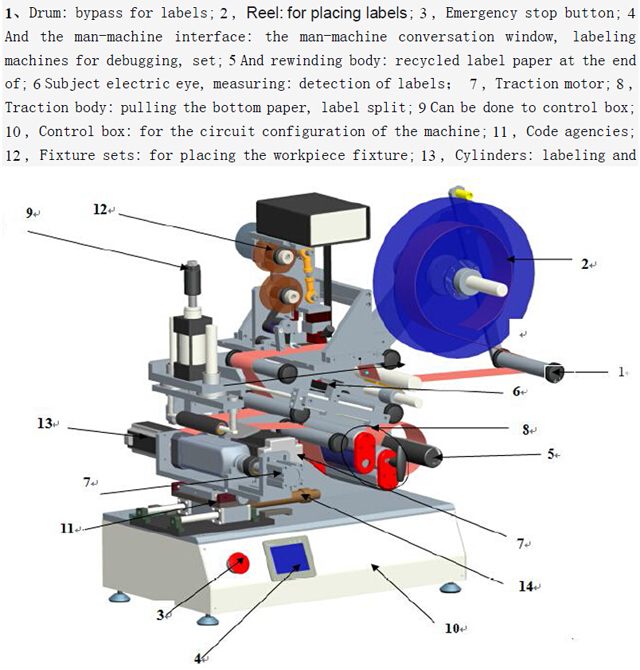

Zeichnungserklärung zum Modell VK-T805:

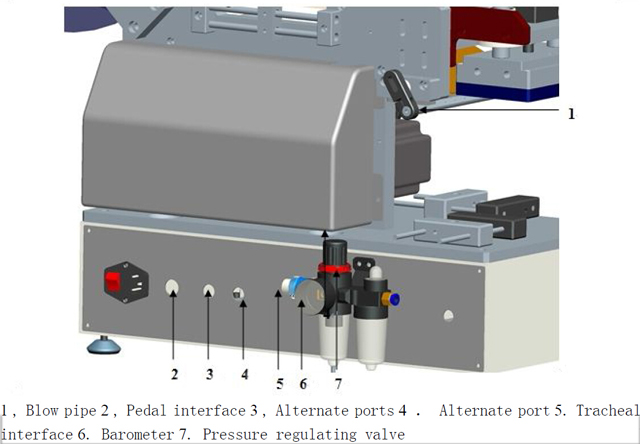

Rückseite der Maschine

Technische Parameter:

1. Etikettenlänge anwenden: 10 mm ~ 150 mm

2. Etikettenbreite: 10 mm~150 mm

3. Papierrolle mit Innendurchmesser auftragen: 40 mm oder 76 mm

4. Der Außendurchmesser der Papierrolle: φ≤250 mm

5. Innentemperatur: -10 ° C ~ 40 ° C

6. Luftfeuchtigkeit im Innenbereich: 35 ~ 85﹪

7. Stromversorgung: 220 V, 50 Hz

8. Gesamtmaße: 550 x 550 x 650 (L x B x H)

9. Gewicht: 78kg

Der Umfang von

1. Weit verbreitet in der Lebensmittel-, Pharma-, Kosmetik-, Elektronik- und anderen Industrien.

2. Für Halbzeuge oder Fertigprodukte im Druck- und Teilbogenoberflächen-Halbautomatik-Etikettierungsverfahren.

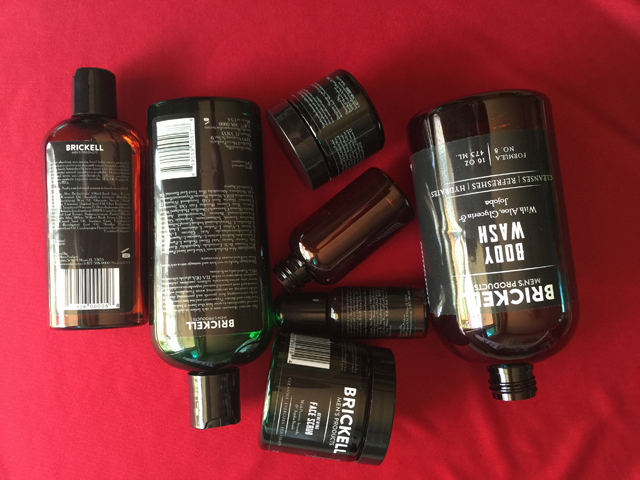

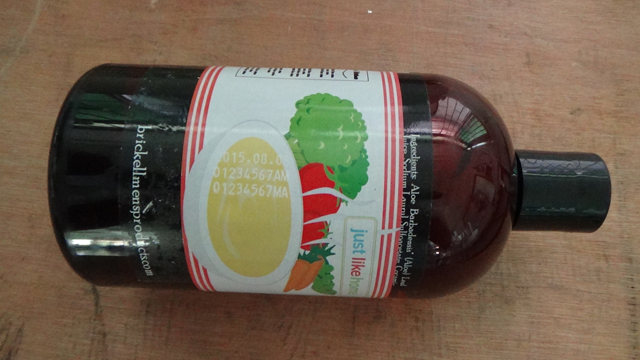

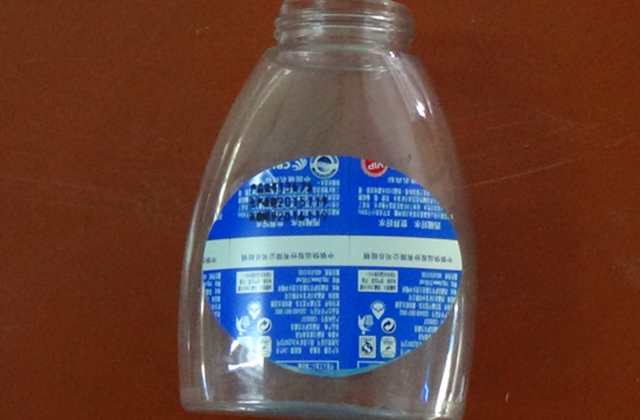

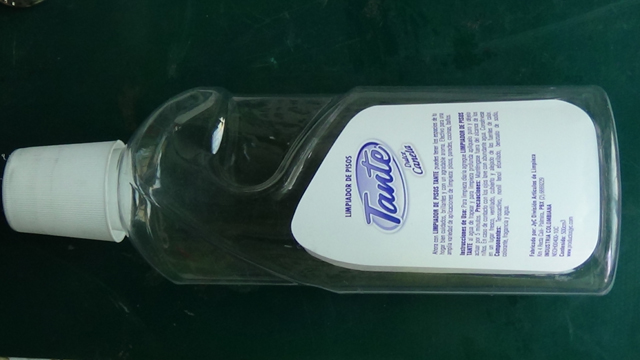

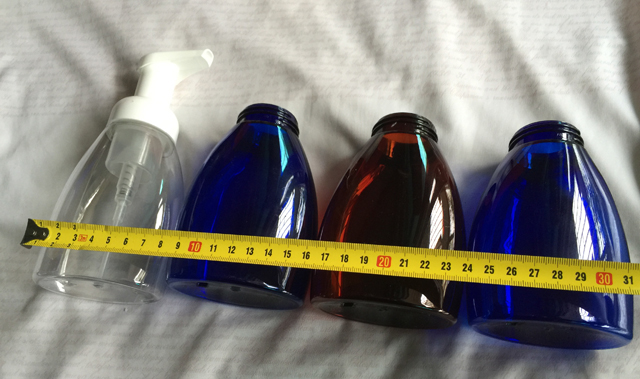

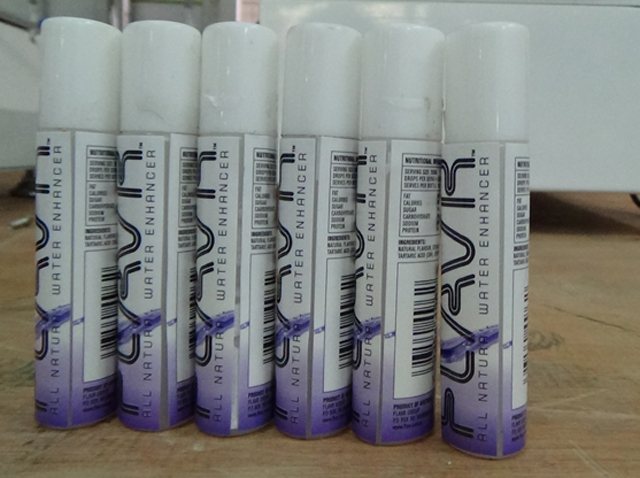

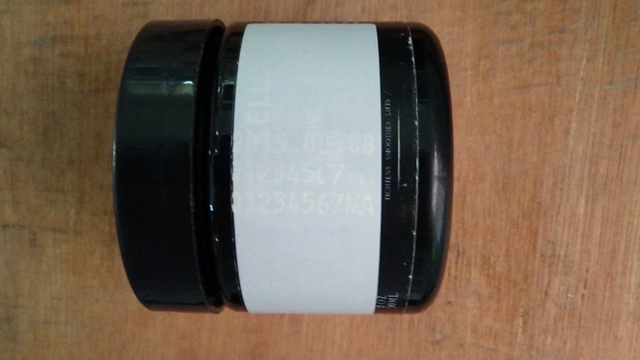

3. Es können sowohl flache als auch runde oder ovale Flaschen oder Flaschen anderer Formen etikettiert werden. Siehe die Beispielbilder unten:

Beschriftungstheorie

1. Übertragungssystem: Der über ein Zahnriemen-Antriebssystem und Empfangsorgane angetriebene Motor sorgt für den Anstoß zum Aufteilen des Etiketts, wodurch das Papier am Ende des Etiketts abgezogen und recycelt werden kann.

2. Steuersystem: Diese Maschine verwendet kombinierte Elektro- und Gassteuerungen, elektrische Augen (Sensoren) und einen Fußschalter und leitet das empfangene Signal gemäß dem eingestellten Verarbeitungsprogramm an die SPS im Zentralprozessor weiter. Dadurch werden die Funktionen Abstreifen, Ansaugen, Bearbeiten von Etiketten und Zählen erreicht.

Betriebsabläufe

Einschalten derInstallieren Sie das Etikett mit einstellbarer elektrischer Augenetiketteneinstellungsetikett

Einschalten / Herunterfahren

Einschalten:

1. Überprüfen Sie die Maschine rundherum und reinigen Sie sie auf lose Teile.

2. Kennzeichnen und verbinden Sie das Netzkabel mit der Rückseite der Netzsteckdose, und öffnen Sie den Schalter neben der Netzsteckdose.

3. Schließen Sie das andere Ende des Netzkabels an eine Wechselstromsteckdose mit einer Spannung von 220 V und 50 Hz an.

4. Not-Aus-Schalter Hauptpanel zum Öffnen

5. Hochdruckgaszugang in das Loch (und bestätigen Sie, dass der offene Schalter)

Abschalten:

1. Bei normalem Gebrauch können Sie das Netzkabel aus der Steckdose stecken oder direkt den Not-Aus-Schalter drücken.

Aufmerksamkeit!!!

2. Stecken Sie das Netzkabel oder das Netzteil nicht in nasse Hände, da dies zu einem Stromschlag führen kann.

3. Stellen Sie keine schweren Gegenstände auf das Netzkabel.

Einstellungen prüfen

1. „1“-Beschriftungen herum, abhängig von der Beschriftung auf dieser Seite des Volumens, im Volumen innerhalb der Oberflächen folgt die Diagramm-Bypass-Methode.

2. "2" Klemmkörper, rund um die Boje zunächst lösen, dann erneut festdrücken.

3. Beobachten Sie mit bloßem Auge, auf dem Etikett nach „5“ auf der Abziehplatte, dass das Etikett abgetrennt ist und sich an der Position der wirksamen Anteile des Saugkopfes befindet, wie in der vorherigen Abbildung gezeigt. Wenn dies nicht stimmt, muss das Etikett grob angepasst werden.

4. Beim Dienst „3“ und „4“ muss das elektrische Auge zwischen den Etiketten erkannt werden. Der Schlitz rund um das Etikett muss getestet werden, um zu testen, ob das elektrische Auge Änderungen zwischen den Etiketten erkennen kann. Weitere Einstellungen für das elektrische Auge finden Sie im Abschnitt „Einstellungen für das elektrische Auge“.

5. Nach dem Ende des Zugkörpers „6“ müssen wir uns strikt an die „S“-Form um das Gesetz halten und den „T“-Griff fest mit dem Status kennzeichnen, sonst würde es dazu führen, dass ein Gebot nicht abgegeben wird oder das Ende des Riemens nicht gezogen werden kann.

6. „7“ für Wickelkörper, Achse und runde schwarze Stahlklammern für Aktivitäten, das Ende der Büroklammerklemme.

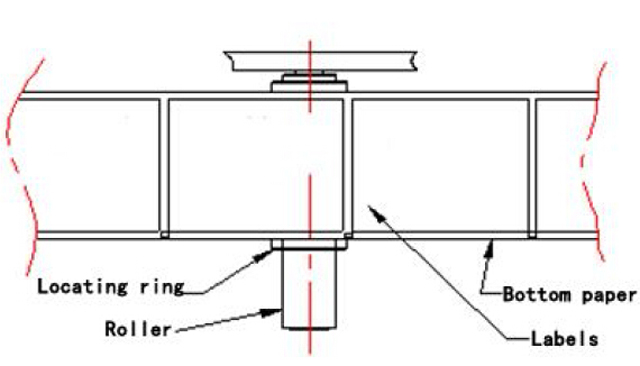

Korrigiert

1. Wenn Sie die oben genannten Schritte abgeschlossen haben, wechseln Sie auf dem Bedienfeld mit der Taste „Automatisch / Manuell“ in den Status „Manuell“. Stellen Sie sicher, dass die Stromversorgung angeschlossen und eingeschaltet ist. Drücken Sie dann die Taste „Jog“. Ziehen Sie das untere Papier etwa 0,5 Meter weit, um das untere Papier freizugeben und richtig zu positionieren.

2. Wenn das untere Papier automatisch korrigiert wird, stellen wir alle Walzen am Begrenzungskreis ein (siehe vorheriges Diagramm). Verschieben Sie den Begrenzungskreis auf beiden Seiten des Papiers.

Bewegen Sie den elektrischen Auge

1. Stellen Sie die Schaltfläche „Automatisch / Manuell“ auf „Manuell“ und drücken Sie dann die Taste „Jog“. Beobachten Sie diesmal mit bloßem Auge die Abziehplatte, damit die Etiketten 0 - 1 mm über die Streifenplatten hinausragen.

2. Bewegen Sie dann das elektrische Testauge des Etiketts, platzieren Sie das Papierende zwischen diesen Etiketten und dem Etikett und achten Sie auf die Lichter des Testauges. Wenn sich das elektrische Testauge vom Etikett oder vom Papierende des Etiketts wegbewegt, wechseln die Lichter zwischen „An“ und „Aus“.

Abmessungen in der obigen Abbildung, stellen Sie sicher, dass der Saugkopf Abstand von den Streifenplatten 0,5 ~ 1 mm hat, können Sie die Schrauben lösen, um die

Damit können Sie einen reibungslosen Übergang des Saugkopfes zur Etikettenposition gewährleisten. (Normalerweise hat sich diese Position gut eingestellt)

Aufmerksamkeit!!!

1. Bestätigen Sie, dass das Pressband und die Verriegelungsvorrichtungen zurückgesetzt wurden. Andernfalls ist das Gebot nicht korrekt.

2. Überprüfen Sie, ob das elektrische Auge den Test bestanden hat, da es sonst zu einem kontinuierlichen Etikett kommen würde.

3. Überprüfen Sie, ob das Antriebssystem festklemmt, da das untere Papier sonst nicht gezogen werden kann.

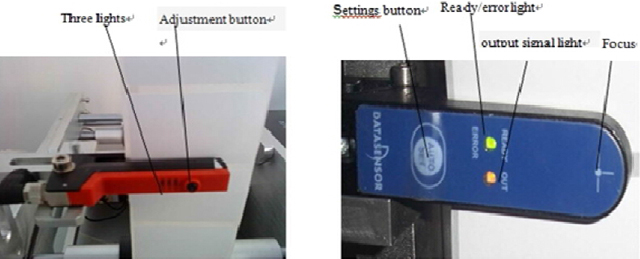

Magisches Augenset

Markieren Sie das elektrische Auge (hier dient es nur zur Veranschaulichung und bedeutet nicht, dass der Kunde das Modell in der Konfiguration gekauft hat)

Links für Deutschland Dr Easy Logging GS-63 Elektrisches Auge, rechts für Italien Pedikel SR21-IR Elektrisches Auge. Sie werden im Allgemeinen zum Erkennen von Etiketten verwendet. Hier sind ihre Anpassungsmethoden

1, Dr. Easy Logging GS-63 Elektrische Augenanpassungen:

Begründung: zur Identifizierung der Lücken zwischen Etiketten in Abhängigkeit von der Dicke. (Durch Licht dringt dort ein, wo kein Etikett ist, und ohne Durchdringung gibt es Etiketten zu identifizieren) gilt für eine bestimmte Dicke von Papieretiketten oder anderen Etiketten

Anweisungen zum Knopf: Grüne Lichter: Betriebsanzeige

Gelbe Lampe: zur Erkennung der Statusleuchten (Gelbe Lampe leuchtet, es liegt ein Signalausgang vor)

Schaltfläche „Anpassen“: Angepasst für die Erkennung von Etiketten mit unterschiedlichen Einstellungen

Führen Sie zuerst die Etiketten wie in der folgenden Abbildung durch das magische Auge: Wenn Sie die Etiketten herausziehen, leuchten die gelben Lichter in der Lücke zwischen den Etiketten und dem Etikett auf. Das Etikett ist aus. Sie können es nicht zurücksetzen, Sie können es direkt verwenden. Wenn das gelbe Licht durchgehend leuchtet oder häufig leuchtet, müssen Sie das elektrische Auge zurücksetzen. Die Einstellung ist folgendermaßen: Führen Sie zuerst die Etiketten durch die U-förmige Rille des magischen Auges. Legen Sie Etiketten in den Schlitz des elektrischen Auges. Halten Sie die Einstelltaste 3 Sekunden lang gedrückt. Sie können sehen, dass die gelben Lichter des elektrischen Auges blinken. Lassen Sie dann die Taste los. Wenn sich kein Etikett (nur das Etikettpapierende) im Schlitz des magischen Auges befindet, halten Sie die Einstelltaste 8 Sekunden lang gedrückt und lassen Sie die Taste dann los. Die Einrichtung ist abgeschlossen. Ziehen Sie die elektrischen Etikettenaugen in einen Behälter. Sie können sehen, dass die gelben Lichter in der Lücke zwischen den Etiketten und den Etikett

Italien Pedikel SR21-IR Elektrische Augenanpassungen:

Das elektrische Auge von Groove erkennt anhand der Lichtmenge, die durchdringt, und erkennt, ob ein Etikett vorhanden ist. Am Ende des Etiketts ist das Papiermaterial anders als das Etikettenmaterial.

Erkennungsprinzip: Das Rillen-Elektroauge sendet Lichtstrahlen von einer Seite aus und empfängt sie auf der anderen Seite. Wenn sich auf der anderen Seite ein Etikett befindet, ändert sich die empfangene Lichtmenge. Durch Festlegen von Schwellenwerten sind keine Etiketten mehr zu erkennen.

Einstellmethode

1) Wenn „bereit“ leuchtet, befindet sich das Fokusetikett des elektrischen Auges in der Mitte. Ziehen Sie die Etiketten hin und her, um festzustellen, ob sich das Ausgangssignal ändert. Das elektrische Auge ist dann betriebsbereit und kann direkt verwendet werden.

2) Drücken Sie kurz die Auto-Setup-Taste. Die grünen und gelben Lichter leuchten auf, das elektrische Signal ist ein Blickfang. Zu diesem Zeitpunkt sind die Etiketten nicht entfernbar, bis das grüne Licht schnell blinkt.

3) Wenn das grüne Licht blinkt, befindet sich das Medium in der zweiten Fokusposition des magischen Auges.

4) Drücken Sie kurz „AUTO SET“. Das grüne Licht ist aus. Das elektrische Auge fängt die zweite Art von Mediensignalen ein, nicht entfernbare Etiketten zu diesem Zeitpunkt, bis das grüne Licht an bleibt.

5) Verschieben Sie die Beschriftungen, bei der Zerlegung in zwei lokale Medien wird das Ausgangssignal eingeschaltet und das magische Auge gesetzt.

6) „BEREIT“ Solides, magisches Auge zur Verwendung eines Objekts, mit dem Sie zwischen zwei Medien wechseln können.

Passen Sie die Etikettenposition an

1. Zuerst den Container in Abbildung „C“ anbringen und dann versuchen, die Beobachtungspostenstandorte zu bestimmen und die Anpassungen „A“ und „B“ der Aktivitäten des Büroblocks vorzunehmen, die auf die entsprechende Position abgestimmt sind.

2. Nach der entsprechenden Einstellung müssen die Schrauben des Aktivitätssitzes befestigt werden, damit sie sich nicht lösen.

3. D Eingebautes elektrisches Testauge, mit dem Produkte kostenlos getestet werden können. Durch Betätigen des Pedals in der Box/Startstatus des Messobjekts kann die Etikettiermaschine angepasst werden.

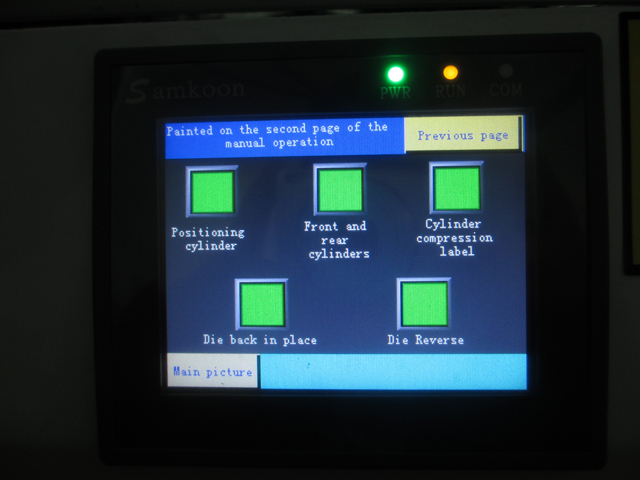

Manuelle Bedienung

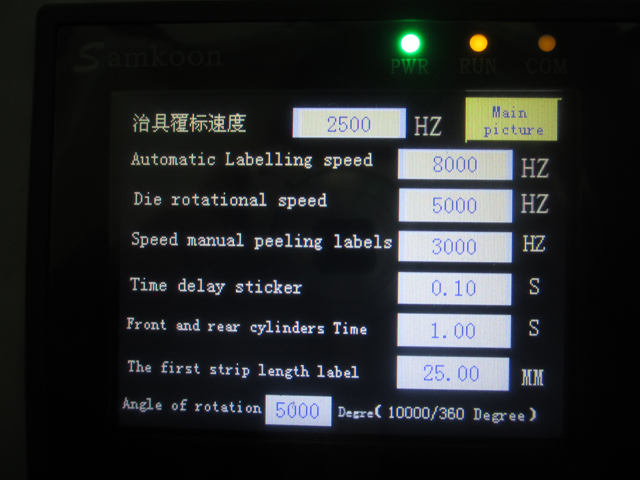

1. Gehen Sie zunächst in der Bedienungsanleitung auf „Manuell/Automatisch umschalten“ und verwenden Sie dann die Kombination „Umschalten“.

2. Manuelle Bedienung zur Verwendung beim Debuggen, für korrekte Beschriftungen

Automatisierte Aktionen

1. Stellen Sie zunächst den "Manuell/Automatisch-Schalter" in den Automatik-Zustand und kombinieren Sie ihn dann mit den "Fußschaltern".

2. Automatisierte Aktionen, die zum Debuggen verwendet werden, einschließlich Markierung und Beschriftung.

Messen der elektrischen Augeneinstellung:

1. Der elektrische Auge der FX-301-Serie ist ordnungsgemäß angeschlossen:

Magic Eye muss sicherstellen, dass die Messung bei der Installation richtig durchgeführt wird. Die Verbindungsmethode ist in der folgenden Abbildung dargestellt: „In“ ist eine durchgehende schwarze Linie, „Out“ ist eine durchgehende silberne Linie.

2. Prinzip der elektrischen Augenerkennung:

Elektrische Augen erkennen Objekte anhand der Menge der reflektierten Lichts. Elektrische Augen geben Lichtobjekte aus, und Objekte reflektieren eine bestimmte Lichtmenge zurück ins Auge. Wenn die reflektierte Lichtmenge eines Objekts den eingestellten Wert erreicht, ändert sich das Signal des elektrischen Auges und wird an das Steuersystem gemeldet.

3. Schaltzustand:

Mit der Taste „Modus/Abbrechen“ und dem grünen Licht in den Funktionen „Ausführen“, „Teach“, „ADJ“, „L/D“, „TIMER“ und „PRO“ wechseln Sie zwischen mehreren Dokumenten und zeigen so den unterschiedlichen Arbeitsstatus an.

„Run“ steht für den State Run;
Lehrstatus „Lehre“;
„ADJ“ zum Anpassen des Status;
„L/D“ für den Hubsignalstatus;
Drücken Sie die Taste „Drücken“ zum Bestätigen und schalten Sie sie zwischen links und rechts um, um die Funktion fein abzustimmen.

4. Magisches Augenset:

4.1 Unter der Voraussetzung, dass sich kein Produkt auf der Arbeitsstation befindet, öffnen Sie den elektrischen Augenverstärker mit transparenter Abdeckung, drücken Sie die Taste „Modus/Abbrechen“, um zum Dokument „Teach“ zu wechseln, das Digitalfeld zeigt einen Wert an, dieser Wert ist ein Leersignal, numerische Stabilität, entsprechend „PUSH“ zur Bestätigung.

4.2 Legen Sie dann das Produkt auf die Etikettierstation, schließen Sie die linke Position, beobachten Sie die Positionen und passen Sie die Positionsleiste an, um die Position des Etiketts auf dem Produkt zu erreichen.

4.3 Etikettenposition nach der Anpassung. Sie können ein digitales Feld sehen, das einen numerischen Wert anzeigt. Dieser Wert wird angezeigt, wenn ein Produktsignal erkannt wird, z. B. „1900“. Klicken Sie zur Bestätigung auf „PUSH“. Wenn dies abgeschlossen ist, zeigt das digitale Anzeigefeld GOOD-Tipps an. (Sie können „Modus/Abbrechen“ drücken, um zum „Ausführen“ zurückzukehren.)

4.4 In das Dokument „ADJ“ übertragen, zeigt das numerische Anzeigefeld = leeres Signal (Heartbeat – leeres Signal)/2 an, die Standardwerte des Systems für den Schwellenwert. Wenn der Signalwert größer als der kritische Wert ist, wird standardmäßig das Objekt verwendet. Wenn er kleiner als der kritische Wert ist, wird standardmäßig kein Objekt verwendet. Rückmeldungssignal an die SPS, die die entsprechenden Anweisungen ausgibt. Schwellenwerte können durch Links-Rechts-Umschalten mit „PUSH“ angepasst werden. Die linken und rechten Tasten erhöhen oder verringern den Wert und ändern den Schwellenwert. (Normalerweise ist keine Anpassung erforderlich.) Drücken Sie dann zur Bestätigung die Taste „PUSH“.

4.5 Mit der Taste „Mode/Cancel“ können Sie den Betriebszustand „run“ wieder herstellen. (Nach Abschluss des Setups ist eine Rückkehr zum Betriebszustand „run“ nicht möglich.)

4.6 Transparente Abdeckung schließen, Ende festlegen.

4.7 Wenn das Produkt an der Etikettierstation platziert wird, erkennt das elektrische Auge ein Messsignal und gibt eine Rückmeldung an die SPS. Die SPS gibt eine Anweisung aus und die Etikettiermaschine beginnt mit der Arbeit der zugehörigen Teile.

Die elektronischen Steuerungskomponenten

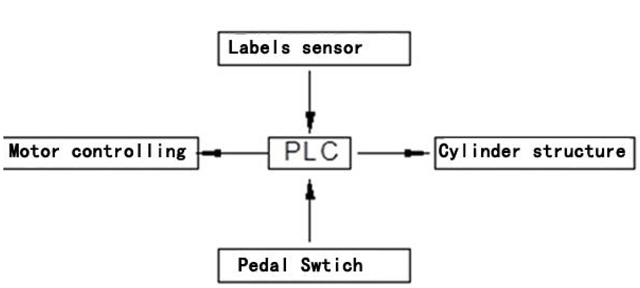

Steuerungssystem

Prinzip: Die Etikettiermaschine basiert auf einer SPS, die Signale empfängt und das System steuert. Wie in der Abbildung oben gezeigt, sendet der Fußschalter beim Betätigen des Fußschalters ein Signal an die SPS, die es gemäß dem eingestellten Programm verarbeitet und dann das „Motorsteuerungssystem“ startet, um das Abziehen und Zuführen des Etiketts durchzuführen. Gleichzeitig achtet der „Etikettenpositionssensor“ (auch als elektrisches Auge zur Etikettenmessung bezeichnet) immer auf die Entfernung, die das Etikett zurücklegt. Wenn eine Entfernung zum Aktualisieren des Etiketts erreicht wird, sendet der „Etikettenpositionssensor“ sofort ein Signal an die SPS. In ähnlicher Weise verarbeitet die SPS es gemäß dem eingestellten Programm, und das „Motorsteuerungssystem“ sendet ein Stoppsignal und startet die Etikettensaugmaschine und das Etikettiersystem, um das Abziehen und Aufkleben des Etiketts abzuschließen.

Häufige Fehler und ausgeschlossen

Etikettierposition instabil

1. Druckgeräte sind möglicherweise nicht dicht, was zu losen Markierungen und ungenauen elektrischen Augentests führt.

2. Der Zugkörper rutscht oder sitzt nicht fest, wodurch das untere Papier glatt wird.

3. Form oder Positionierung zum Aufkleben.

Wegbringen

1. Druckgurtvorrichtungen sind zu eng, was zu Abdrücken und Druckabfall führt.

2. Im Automatikbetrieb wird mit ohne Abweichungsbehebung gekennzeichnet und mit zurück berichtigt.

Die Etikettierqualität ist nicht gut, es gibt Blasen oder Falten

Das Etikett kann zu dünn sein, das Saugklebegesetz gilt nicht für weiche, dünne transparente Etiketten

Gerät reagiert nicht

1. Bestätigen Sie, dass mit den Stromleitungen kein Problem besteht.

2. Bestätigt Übertragung Steckdose neben den Sicherungen sind intakt, wie durchgebrannt, ersetzen Sie die

3. Mai Box lose interne Verkabelung, Reparatur-Profis

Etikettenpapier am Ende des regulären Bruchs

1. Druckgurtvorrichtungen sind zu eng, was zu Abdrücken und Druckabfall führt.

2. Kann das Ende von Papier schlechter Qualität oder tief in den Zähnen kennzeichnen

Saugkopfausfall oder Fehlfunktion, Off-Label-Verhalten tritt auf

Ist die Saugkopföffnung verstopft, was zu unzureichender Saugkraft führt (Druckgarantie über 0,7 MPa)

2. Die Blasrichtung des Blasrohrs ist falsch, kann durch Bewegen und Drehen der Richtung angepasst werden

3. Wo es keine Etikettenabdeckungen gibt, mit einem transparenten Klebesiegel, reduzieren Sie den Saugkraftverlust

Endlosetiketten

Das elektrische Auge ist nicht richtig eingestellt. Das elektrische Auge wird zurückgesetzt.

Sammlung von Materialien aus Recyclingpapier am Ende der losen

Meistens altert der Antriebsriemen, daher ist ein neuer Riemen erforderlich.

Etikettenherstellung

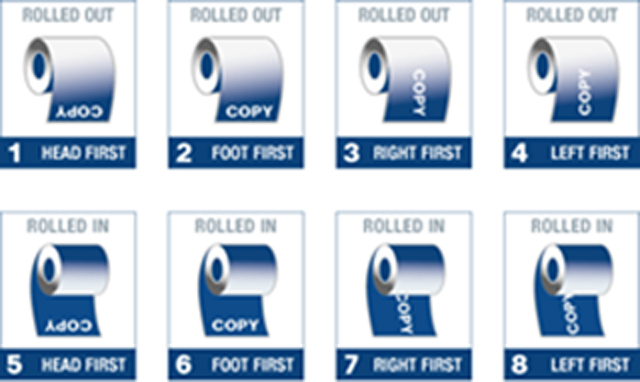

1. Achten Sie bei der Erstellung der Etiketten auf die Richtung rund um die Boje.

2. Stellen Sie sicher, dass das magische Auge Fremdmateriallöcher erkennt und das Lochen von Papier über Nacht nicht unterlassen wird, da es sonst vom elektrischen Auge nicht erkannt wird und doppelte Etiketten entstehen.

3. Achten Sie darauf, dass sich das Etikett und das Unterpapier gleichmäßig auftrennen.
