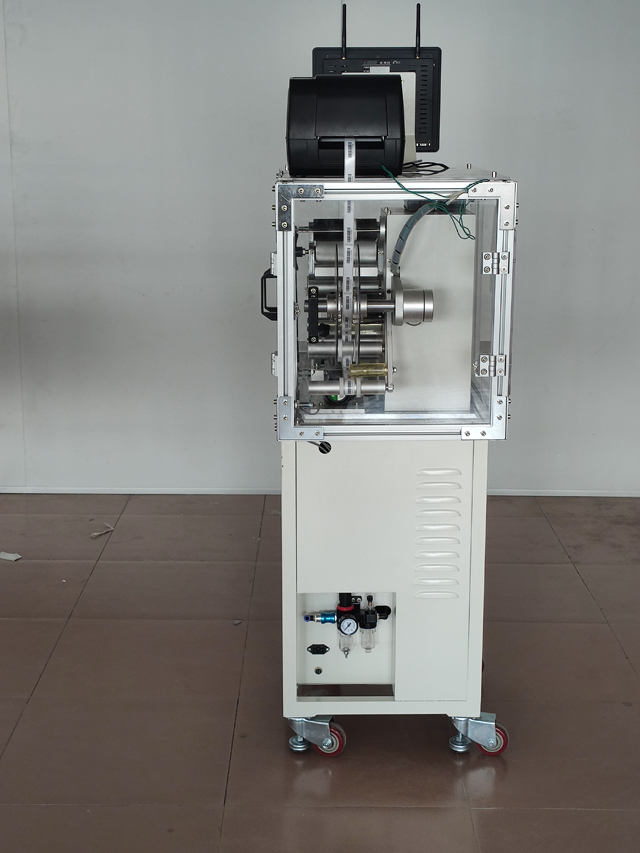

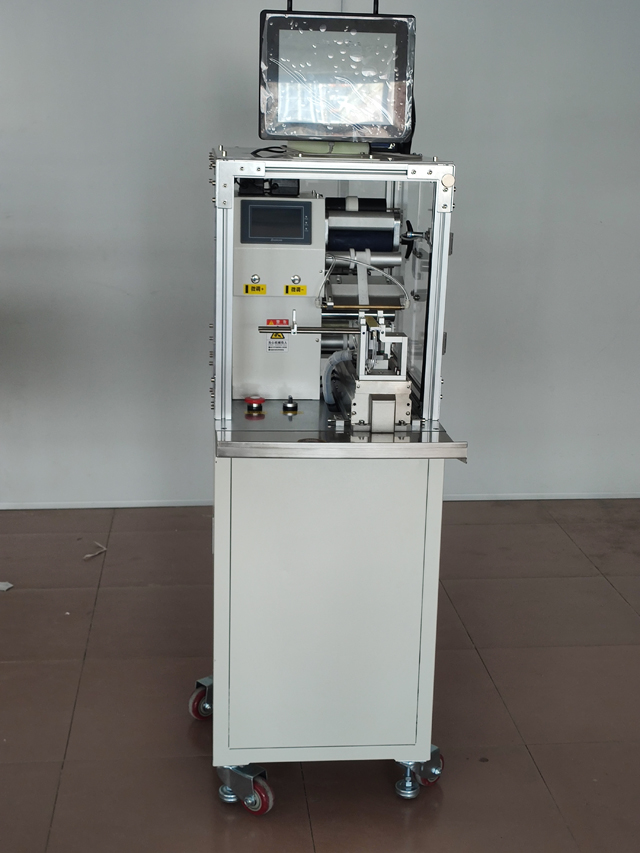

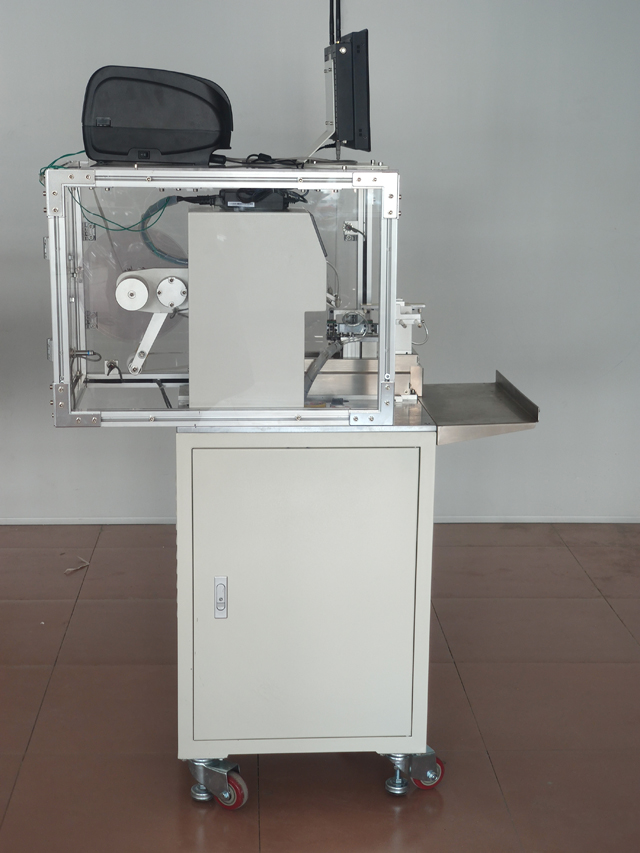

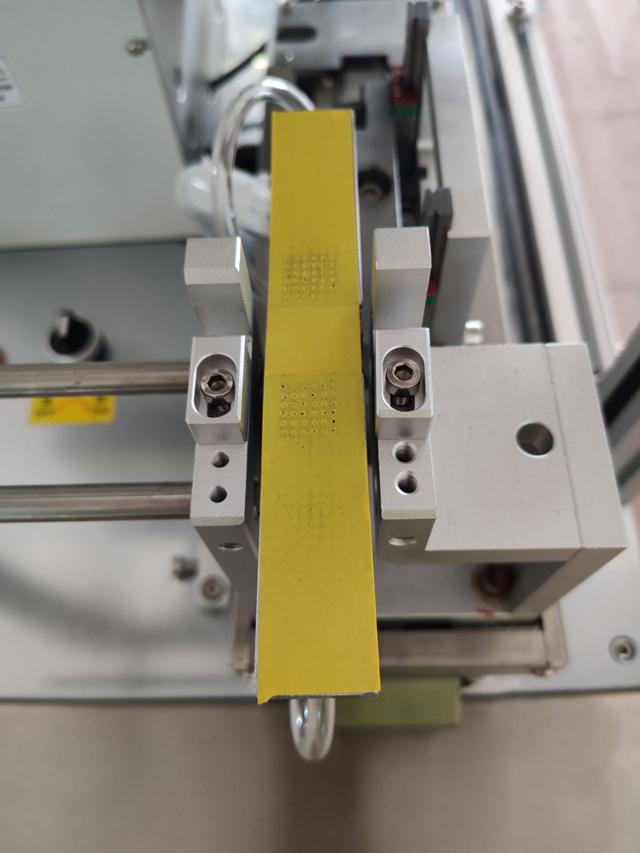

Halbautomatische Faltetikettenmaschine zum Drucken und Anbringen von Kabeldrahtaufklebern

Halbautomatische Faltetikettiermaschine zum Drucken und Anbringen von Kabeldrahtaufklebern

Modell: VK-T807
Beschriftungsgenauigkeit: ±0,2 mm;
Etikettiergeschwindigkeit: 1500-1800 Stück/Std.
Typ mit kleinem Drahtdurchmesser: Geschwindigkeit 2000p Pcs/H
Anwendbare Produktgröße: Grundtyp: Durchmesser: 6 ~ 15 mm
Typ mit kleinem Durchmesser: 1 ~ 5 mm
Typ mit großem Durchmesser: Mehr als 15 mm müssen angepasst werden
Anwendbare Etikettengröße: Länge: 25 ~ 210 mm Produkte außerhalb dieses Bereichs müssen angepasst werden Breite: 10 ~ 65 mm
Gesamtgröße: 850 * 650 * 1300 Länge × Breite × Höhe, das lange Etikett vergrößert die Breitendimension
Geeignete Stromversorgung: 220 V/50 Hz;
Gesamtgewicht: 128 kg.

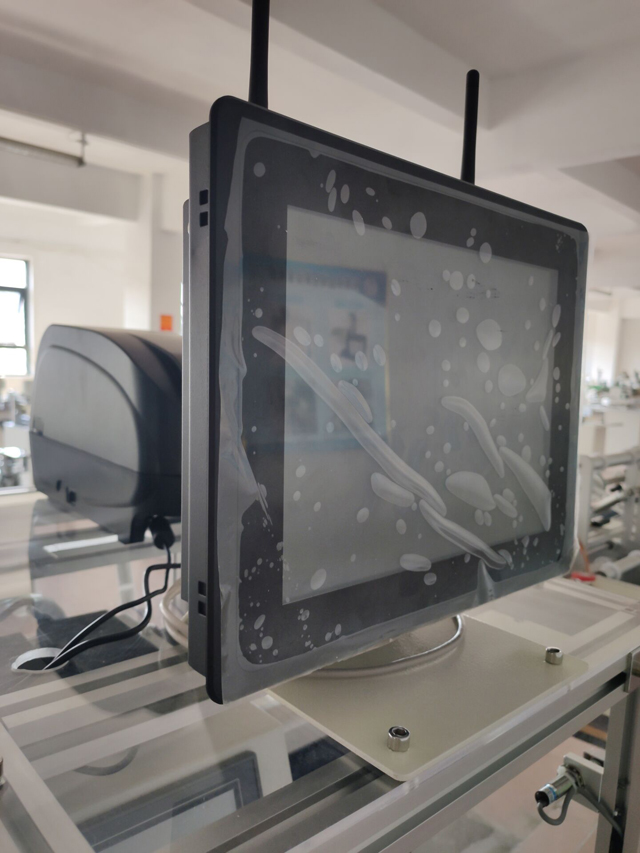

Qr-Codierer mit Echtzeit-Druckerteil

Die technischen Parameter des Standardmodells sowie weitere spezielle Anforderungen und Funktionen können angepasst werden.

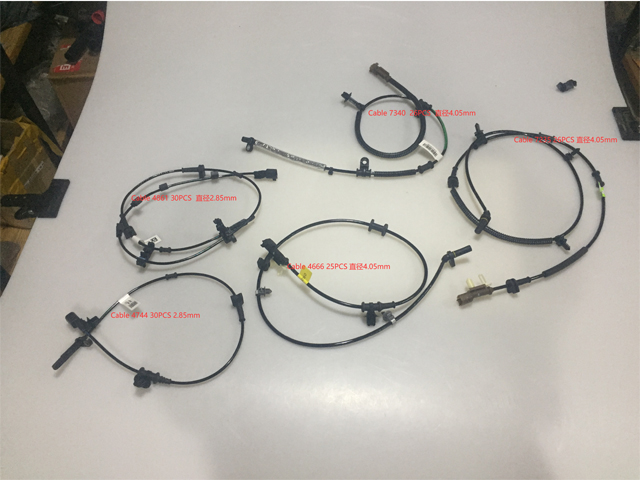

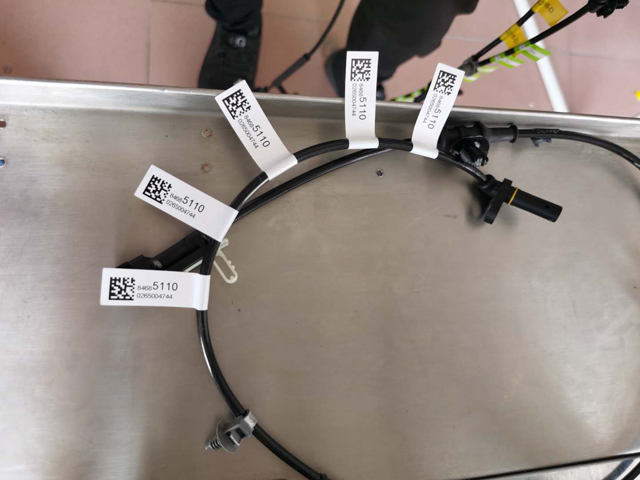

Anwendbar für Faltetiketten auf allen Arten von Drähten und Kabeln, wie etwa Stromleitungen, Computerperipheriekabeln, elektronischen Sensorkabeln, Kopfhörerkabeln, Stromleitungen, Glasfaserleitungen, Kabelleitungen, Rohrkabeln, USB-Kabeln, Fax-/Druckerkabeln usw.

Für ein breites Spektrum an Produktgrößen anwendbar, einfaches Anpassen und Ersetzen verschiedener Produkte.

Betriebsablauf:

Grundprinzip: Der Sensor erkennt das vorbeilaufende Produkt, gibt ein Signal an das Etikettiersteuerungssystem zurück und verarbeitet das Signal über die SPS-Verarbeitung. Das Etikett wird zum geeigneten Zeitpunkt an die voreingestellte Produktposition geliefert. Wenn das Produkt durch den Abdeckmechanismus fließt, werden die Etiketten vollständig abgedeckt und der Etikettiervorgang ist abgeschlossen.

Verfahren: Produkt auflegen -> Produkterkennung (automatisch) -> Etikettieren (automatisch) -> Abdecken (automatisch) -> Etikettiertes Produkt abholen.

Merkmale

Breites Anwendungsspektrum, geeignet für Produkte mit unterschiedlichen Spezifikationen;

Bequeme Verwendung, großer Einstellbereich, Kennzeichnung auf Produkten mit unterschiedlichen Spezifikationen.

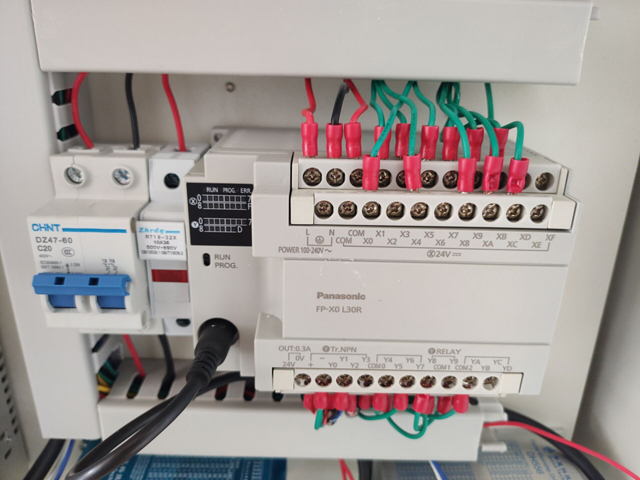

Hohe Stabilität, fortschrittliches elektronisches Steuerungssystem bestehend aus einem elektrischen Auge mit dem Label Panasonic PLC Germany, Unterstützungsausrüstung für 7 × 24-Stunden-Betrieb;

Anwendungsbereich:

Anwendbare Etiketten: selbstklebende Etiketten/Folien, elektronischer Überwachungscode, Barcode usw.

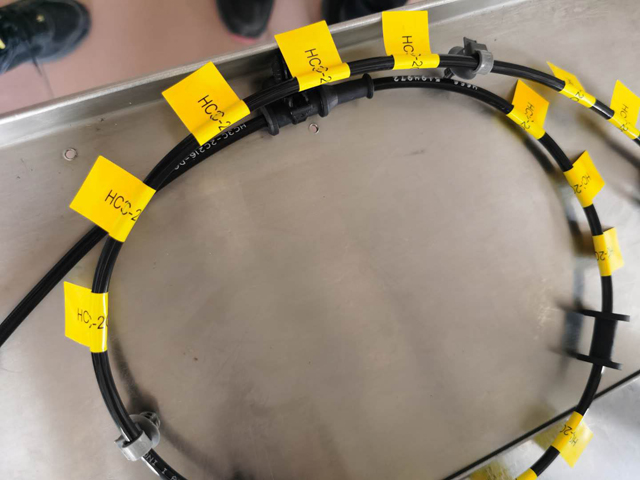

Anwendung: Drähte und Kabel, große Breite, mehrere Spezifikationen, hochpräzise Faltetikettenprodukte.

Anwendbare Industrie: Weit verbreitet in der Elektronik-, Draht-, Kabel- und anderen Industrien.

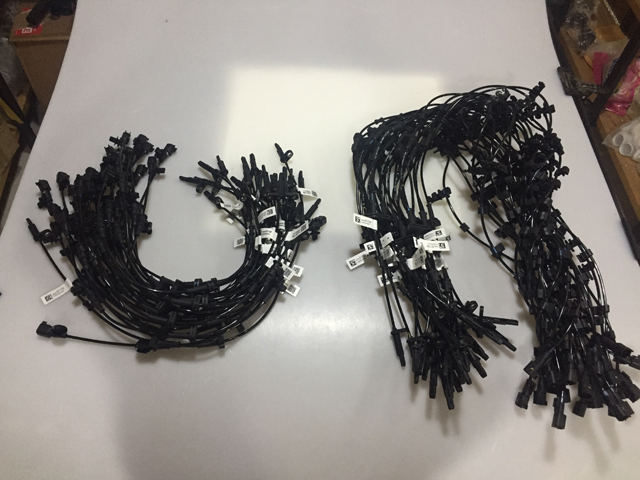

Anwendung: Kennzeichnung von Kabeln, Kennzeichnung von Computerperipheriegeräten, USB-Kabel usw.

Die Faltvorrichtung kann angepasst werden, das Nicht-Produktsortiment kann nach Kundenmustern angepasst werden.

Wie bedient man die Etikettiermaschine?

Bitte bestätigen Sie vor dem Betrieb die Versorgungsspannung (AC 220 V), den Luftdruck 4–6 kgf und dass die externe Stromversorgung zuverlässig geerdet sein muss.

Stromversorgung.

Blockieren Sie nicht die Kühlöffnungen im Gehäuse.

Das Öffnen des Gehäuses ist nicht professionellen Technikern strengstens untersagt.

Beim Betrieb des Gerätes ist Körperkontakt im Betriebsbereich strengstens untersagt.

Bei einem Geräteausfall muss zuerst der Netzschalter geschlossen werden und eine Wartung unter Strom ist strengstens untersagt.

Die Maschine wird zum Falz- und Etikettiervorgang des Kabelbaums und der Rundstange verwendet.

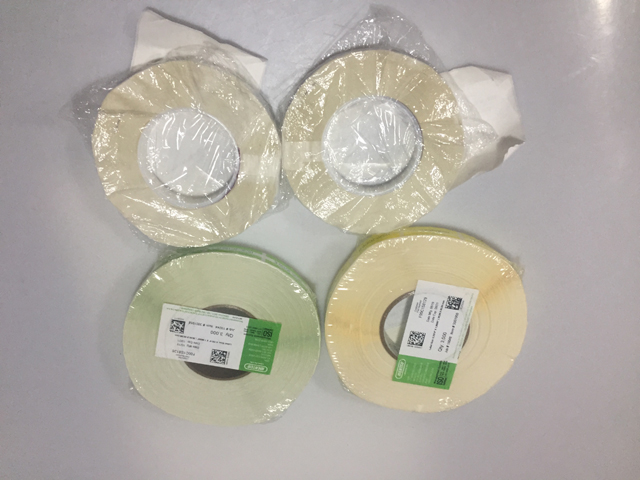

Anwendbare Etikettenparameter: Der Innendurchmesser der Etikettenrolle beträgt 76 mm und der Außendurchmesser max. 240 mm (andere Spezifikationen müssen festgelegt werden). Etikettenmaterial: PVC, PET, Stoff, Papier usw. Etikettenspezifikation: je nach Maschine

Beschriftungsgenauigkeit: = 0,2mm;

Kapazität: 1500 Stück/h;

Außenmaße: 630*740*1040 mm (L*B*H);

Maschinengewicht: ca. 86kg;

Anwendbarer Kabelbaum: je nach Maschine

Vorgangsbeschreibung

Installation:

Verschiebt das Gerät an die gewünschte Einbauposition.

Habe die Universalradbremse betätigt und das Universalrad fixiert, damit es reibungslos läuft.

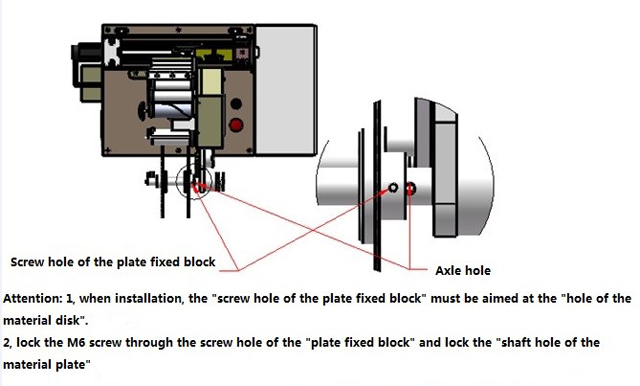

Etikettenleitplatte: Bei der Installation müssen wir das „Schraubenloch des Scheibenbefestigungsblocks“ am „Materialwellenloch“ befestigen und die M6-Schraube durch das Schraubenloch des Materialbefestigungsblocks schrauben und im Achsloch der Materialablage verriegeln.

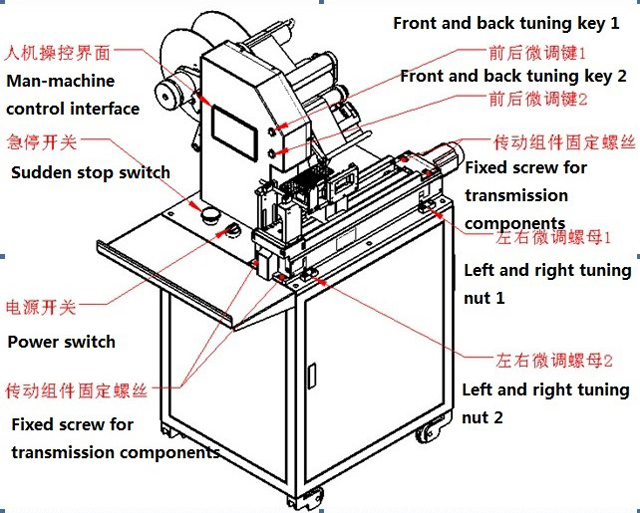

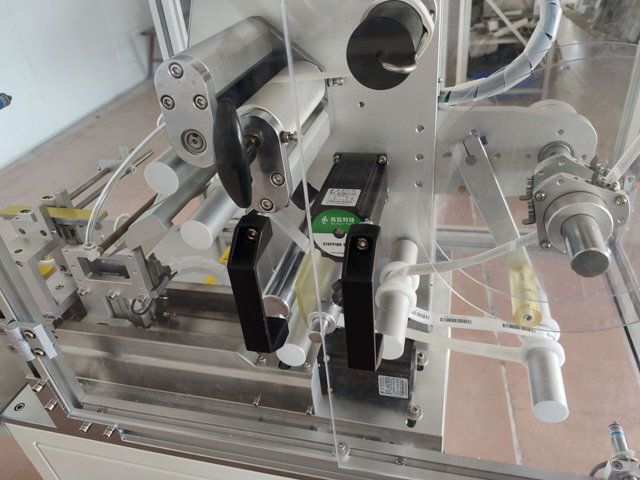

Aussehen der Ausrüstung, wichtige Teile und Mensch-Maschine-Steuerungsschnittstelle

Wichtige Teile.

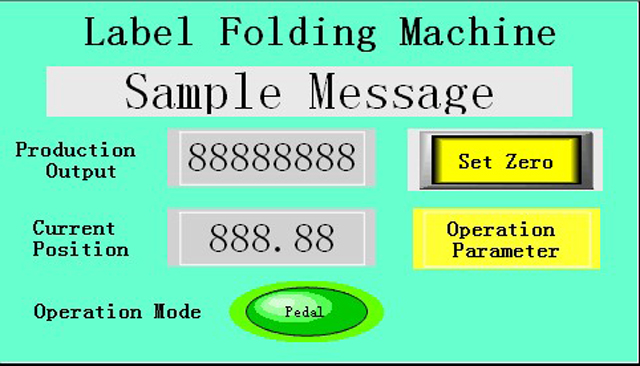

Hauptbild.

Ausgabe: Kapazitätszählung, drücken Sie die Taste „Ausgabe Null“, um auf Null zu setzen;

Aktuelle Position: die Echtzeit-Positionsdistanzanzeige des Gleitmodus des Etikettenübertragungsmoduls, die Einheit mm;

Der Betriebsmodus ist zwischen „Automatik“ und „Fußtritt“ verschieden.

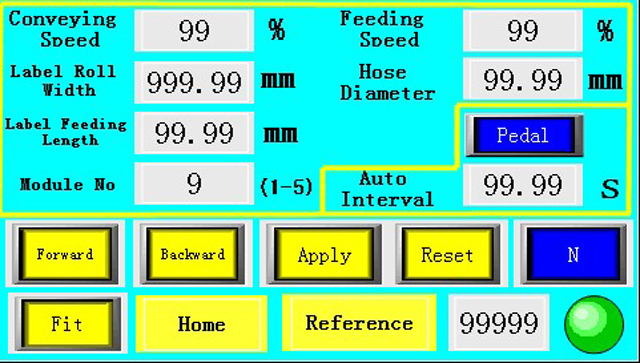

Benutzerparameter

Standard-Platinengeschwindigkeit: Die Geschwindigkeit des Anzeigeplatinenbetriebs, einstellbar auf 0 – 100 %.

Markierungsgeschwindigkeit: bezieht sich auf die Geschwindigkeit, mit der das Etikett von der Abstreifplatte abgezogen wird, einstellbar im Bereich von 0 – 100 %.

Untere Papierbreite: die Breite des Etikettenpapiers, Einheit mm.

Drahtdurchmesser: Einzeldrahtdurchmesser-Eingang, Flachdraht- oder Mehrfachdraht-Eingang direkt zur Bekämpfung doppelter Dicke, mm.

Markierungslänge: Steuert die Länge des Etiketts von der Abstreifplatte, Einheit mm.

Vorwärts: Drücken Sie die Taste „Vorwärts“, das Tag-Laufwerkmodul gleitet nach vorne. Mit dieser Funktion können Sie die Entfernung zur Zielposition anpassen.

Zurück: Drücken Sie die Taste „Zurück“, das Etikettiermodul gleitet wieder nach hinten. Mit dieser Funktion können Sie die Distanz der Position des Etikettierpunkts debuggen.

Passen: Drücken Sie die Taste „Passen“. Der gerade Luftplattenklemmzylinder und das Kabelbaumplatzierungsmodul bewegen die oberen und unteren beweglichen Zylinder. Mit dieser Funktion kann der Abstand zwischen dem Kabelbaum und der Vakuumplattenklemmung behoben werden.

Zurücksetzen: Setzen Sie den Header nach dem Drücken der Reset-Taste auf Null zurück.

Elektrizität: Nach dem Austausch des Grundpapiers für die Etiketten unterschiedlicher Spezifikationen drücken Sie lange auf die elektrischen Tasten, damit das System die Etiketten und die Durchdringung des Grundpapiers automatisch lernt.

Vorgehensweise:

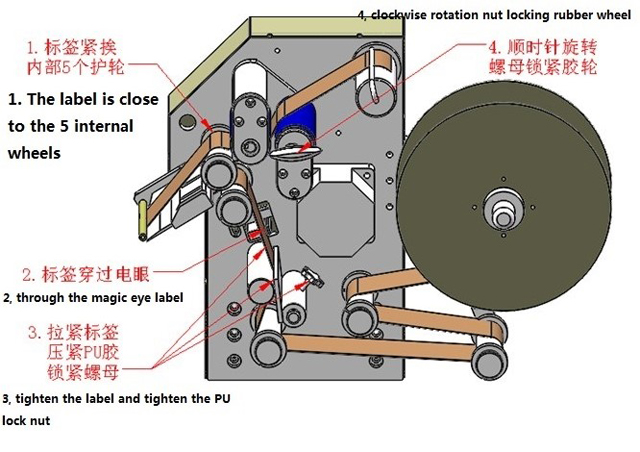

Das Etikett ist installiert und das Etikett wird wie unten beschrieben am Abisoliermodul angebracht.

Drehen Sie den Netzschalter im Uhrzeigersinn und schalten Sie das Gerät ein. Drücken Sie die Stopptaste und drehen Sie im Uhrzeigersinn.

Schalt- und Einstellmaschine

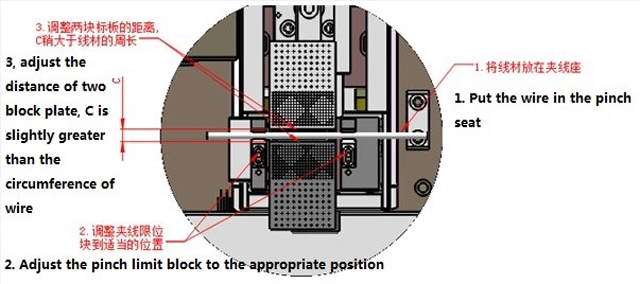

Je nach Durchmesser des Drahtes, der Einstellung, dem Anschlusssitz, dem Abstand zwischen den Platten, wie in der folgenden Abbildung dargestellt

Geben Sie die Breite des unteren Papiers in das Feld Breite des unteren Papiers in Abbildung 3 ein, und der Durchmesser des Drahtes wird in den Durchmesser des Drahtes eingegeben.

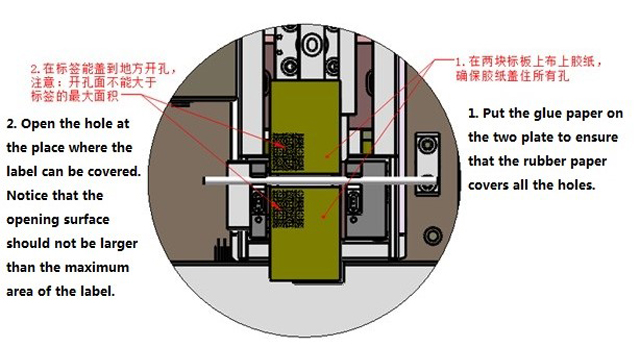

Klebeband und Öffnungen

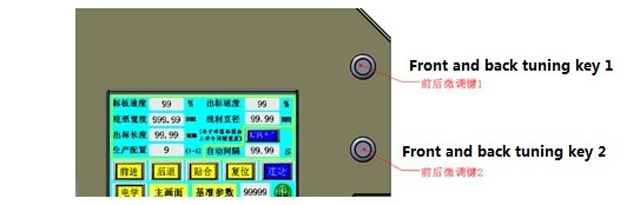

Wenn während des Produktionsprozesses das Etikett vor und nach dem Etikett nicht ausgerichtet ist, kann es direkt in der Spalte „untere Papierbreite“ angepasst werden. Außerdem können die Einstellungen „vordere und hintere Tontaste „1“ und „vordere und hintere Mikroabstimmungstaste 2“ verschoben werden, wobei jede Verschiebung eine Änderung von 0,1 mm bewirkt.

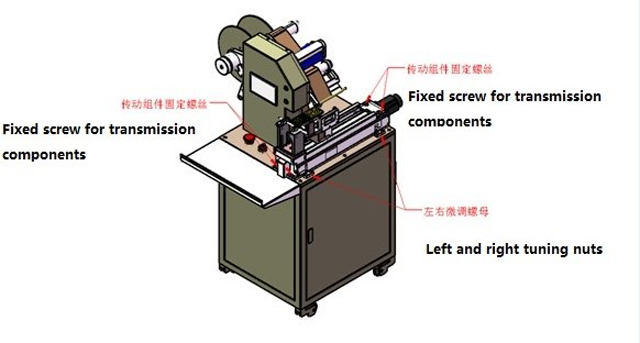

Etikett links und rechts Einstellmaschine

Wenn die Etiketten gefaltet sind und die linke und rechte Seite nicht ausgerichtet sind, müssen die vier Übertragungskomponenten locker gelöst werden. Anschließend sollten die linken und rechten Trimmmuttern entsprechend der Abweichungsrichtung und dem Grad der Etiketten eingestellt werden. Schließlich müssen die vier Übertragungskomponenten gesperrt werden.

Wartung und Instandhaltung

Druck strengstens untersagen, bitte stets sauber bleiben.

Um die Maschine rechtzeitig zu schmieren. Die aktive Position der Standardplatte wird einmal im Monat hinzugefügt. Wenn ein Schmieröl-Timing vorhanden ist, überprüfen Sie den Trennbecher, wenn nicht rechtzeitig ergänzen.

Drei Monate, um den Verschleiß des Zahnriemens an den verschiedenen Teilen der Maschine zu überprüfen
