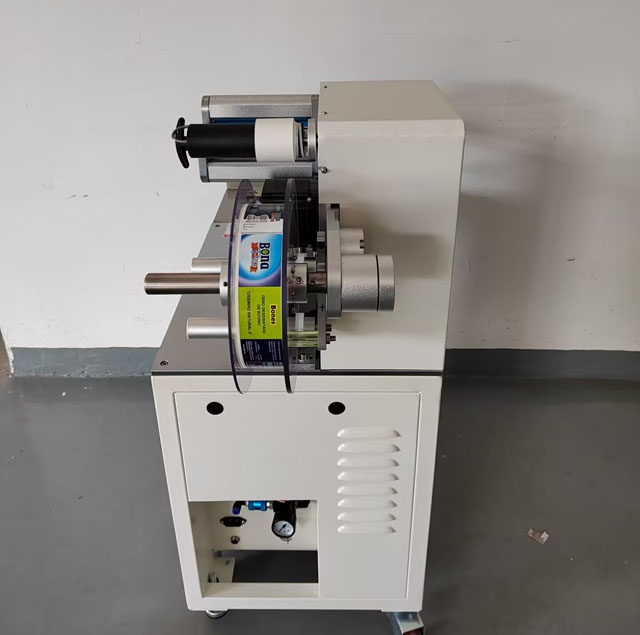

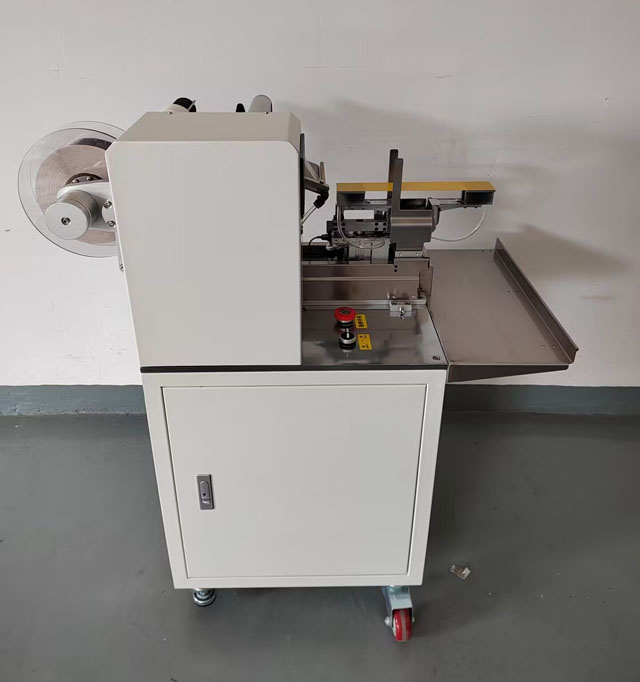

Halbautomatischer Flaggenetikettenapplikator für die Verpackung von Hundeknochen-Tiernahrung

Diese Maschine wird zum Faltetikettieren von Kabelbäumen und Rundstangen sowie Hundeknochen, Haustierprodukten, Rohren usw. verwendet.
Anwendbare Etikettenparameter: Innendurchmesser der Etikettenspule 76 mm, Außendurchmesser max. 240 mm; (Andere Spezifikationen müssen angepasst werden),
Etikettenmaterial: PVC, PET, Stoff, Papier usw.;
Etikettenspezifikation: je nach Maschine.
Beschriftungsgenauigkeit: ± ≤ 0,2 mm;
Kapazität: 1500 Stück/Std.;
Luftdruck: 0,4–0,6 MPa. Luftverbrauch: 0,15 m3/min.
Stromversorgung 220 V/50–60 Hz/einphasig (US-Standard kann angepasst werden)
Gesamtmaße: 630 * 740 * 1040 mm (L * B * H);
Maschinengewicht: ca. 86 kg;

Halbautomatische Etikettiermaschine zum Falten von Flaggen („Flagge“ ist ein in der Industrie verwendeter Begriff für ein aufmerksamkeitsstarkes Etikettensignal, das den Verbraucher darauf hinweist, das Etikett aufgrund wichtiger neuer Informationen sorgfältig zu lesen).

Ein Flaggenetikett ist eine ideale Produktlösung, um Produkte zu identifizieren und voneinander zu unterscheiden. Wenn Sie viele ähnliche Produkte haben, die sich ähneln, kann Ihnen das Flaggenetikett eine Möglichkeit bieten, sie besser zu identifizieren. Beispielsweise wird diese Art von Etikett häufig bei Computerkabeln verwendet. Aber auch bei Schmuck ist das Flaggenetikett weit verbreitet. Hier kennzeichnen Geschäfte einzelne Ringe, Armbänder und Halsketten mit einem Flaggenetikett.

Mit einem Fahnenetikett können Sie auf einfache, aber effektive Weise den Verwendungszweck eines Produktes (VGA- oder HDMI-Kabel) kennzeichnen. Der Name Fahnenetikett leitet sich von dem „Fahnenelement“ ab, das durch die Anbringung des Etiketts entsteht. Fahnenetiketten werden auf robustem Material hergestellt und um ein bestimmtes Produkt herum angebracht.

Ein Flaggenetikett ordnet Ihre Produkte nicht nur, sondern verleiht ihnen auch optisch mehr Attraktivität. So heben Sie sich von der Konkurrenz ab und haben zusätzlichen Platz für Ihre Produktinformationen.

Nutzen Sie Flaggenaufkleber sowohl für funktionale als auch für kommerzielle Zwecke.

Zunächst einmal vielen Dank, dass Sie sich für unser Produkt entschieden haben – eine halbautomatische Faltetikettiermaschine für Fahnen. Um die Funktionen dieses Produkts voll nutzen und Ihre Sicherheit und Interessen gewährleisten zu können, lesen Sie dieses Handbuch vor der Installation sorgfältig durch.

Sicherheitsvorkehrungen beim Betrieb des halbautomatischen Aufkleberetikettierers:

Stellen Sie vor dem Einschalten sicher, dass die Versorgungsspannung (AC 220 V) und der Luftdruck 4–6 kg beträgt. Außerdem muss die externe Stromversorgung zuverlässig geerdet sein.
Blockieren Sie nicht die Kühlöffnungen des Gehäuses.
Das Öffnen des Gehäuses ist Laien untersagt.
Das Berühren des Aktionsbereichs bei laufendem Gerät ist strengstens verboten.
Im Falle eines Geräteausfalls schalten Sie zuerst den Netzschalter aus. Eine Wartung im laufenden Betrieb ist strengstens untersagt.

Leistung und Parameter der halbautomatischen Etikettiermaschine vom Flaggentyp:

Diese Maschine wird zum Falten und Etikettieren von Kabelbäumen und Rundstäben sowie Kauprodukten aus Hundeknochen für Haustiere verwendet.
Anwendbare Etikettenparameter: Innendurchmesser der Etikettenspule 76 mm, Außendurchmesser max. 240 mm; (Andere Spezifikationen müssen angepasst werden),
Etikettenmaterial: PVC, PET, Stoff, Papier usw.;
Etikettenspezifikation: je nach Maschine.
Beschriftungsgenauigkeit: ± ≤ 0,2 mm;
Kapazität: 1500 Stück/Std.;
Gesamtmaße: 630 * 740 * 1040 mm (L * B * H);
Maschinengewicht: ca. 86 kg;
Anwendbarer Typ: je nach spezifischem Modell.

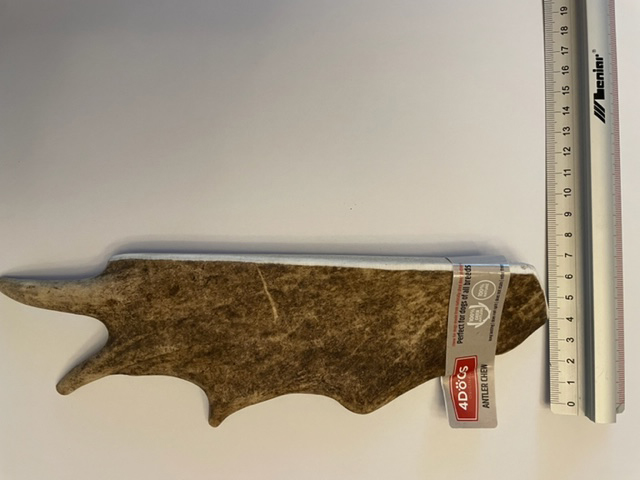

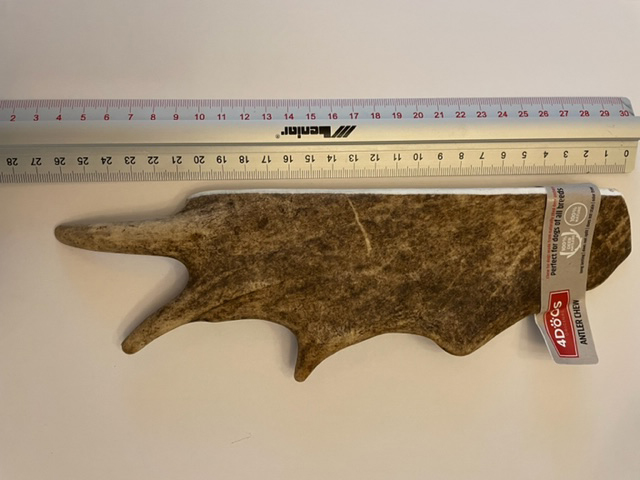

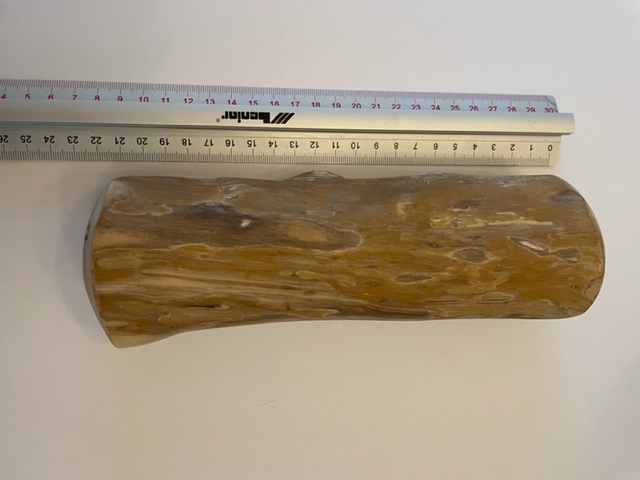

Hundeknochenproben:

Bedienungsanleitung für die halbautomatische Etikettiermaschine:

Installation:

Bringen Sie das Gerät an die gewünschte Einbauposition.
Drücken Sie die Universalradbremse und fixieren Sie das Universalrad, um es stabil zu machen.

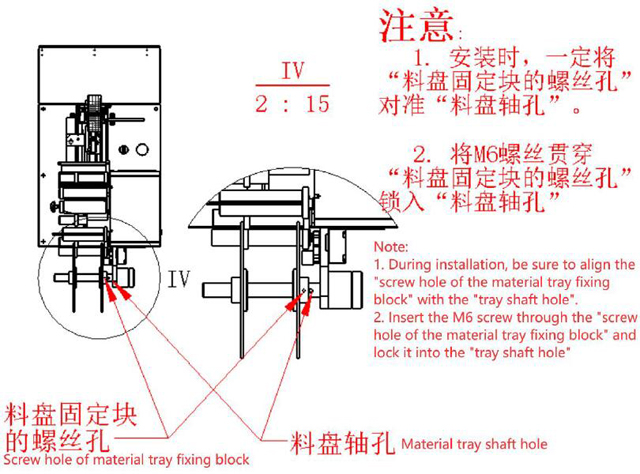

Installation der Etikettenblende: Achten Sie bei der Installation darauf, dass das „Schraubenloch des Fachbefestigungsblocks“ mit dem „Fachschaftloch“ ausgerichtet ist, und verriegeln Sie die M6-Schraube durch das „Schraubenloch des Fachbefestigungsblocks“ im „Fachschaftloch“.

Aussehen der Ausrüstung, wichtige Teile und Mensch-Maschine-Steuerungsschnittstelle

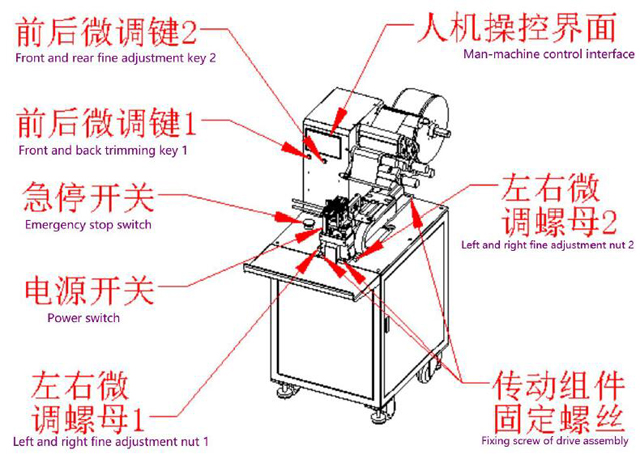

Wichtige Teile.

Hauptbildschirm.

Chargenmenge: Wenn die tatsächliche Ausgabe größer oder gleich der geplanten Ausgabe ist, funktioniert das Gerät nicht mehr.
Menge: Der Ausgabezähler kann durch Drücken der Taste „Null setzen“ zurückgesetzt werden.
Die Kennzeichnung wurde entsperrt (Kennzeichnung gestartet)/gesperrt (Kennzeichnung ausgesetzt):
Nachdem die Etikettierung für eine bestimmte Zeit unterbrochen wurde (die Zeit kann im Bildschirm „Manuelle Steuerung“ unter „Selbstsperre“ eingestellt werden, die Einheit ist „Sekunden“), wird das System automatisch gesperrt (Etikettierung unterbrochen). Zum Entsperren drücken Sie diese Taste.

Parameter.

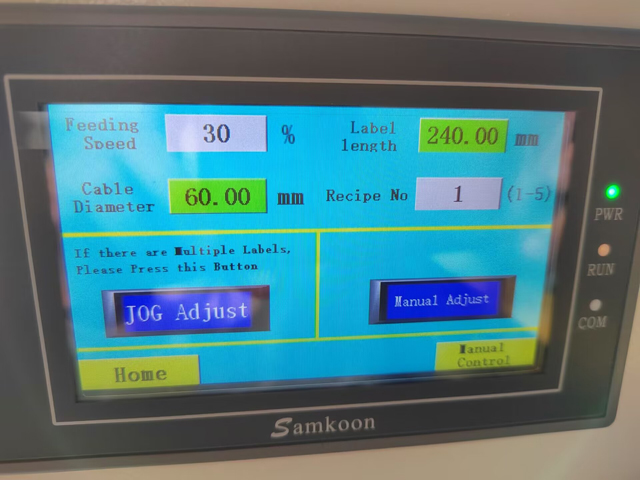

Zuführgeschwindigkeit: A. Bezieht sich auf die Geschwindigkeit des Etikettenabziehens von der Abziehplatte, einstellbar im Bereich von 0 – 100 %.
Etikettenlänge: Die Länge eines einzelnen Etiketts in mm.
Rezept Nr.: Es können fünf Gruppen reserviert werden.
Jog: Klicken Sie auf diese Taste, und das System gibt das Etikett automatisch einmal aus.
Langes Drücken und Etikett raus: Drücken und halten Sie diese Taste bis „OK“ erscheint, die Etikettenlänge wird automatisch einmalig berechnet.

Manuelle Steuerung

Verzögerung beim Etikettenempfang: Die Pausenzeit, nachdem das Etikett fertig ist und die Etikettenaufnahmeplatte geöffnet wurde.
Geschwindigkeit der Etikettenplatte: Die Geschwindigkeit des Anzeigekopfes, der das Etikett empfängt, kann im Bereich von 0 bis 100 % eingestellt werden.
Etikettenlänge: Steuert die Länge des von der Etikettenplatte abgezogenen Etiketts in mm.
Aktuelle Position: Echtzeit-Positionsdistanzanzeige des gleitenden Etikettenübertragungsmoduls, Einheit: mm;
Verzögerte Beschriftung: Nachdem der Induktionsschalter durch den Draht ausgelöst wurde, wird die Beschriftung verzögert.
Selbstsperre: Legen Sie fest, wie lange die automatische Sperre nach dem Anhalten des Etiketts erfolgt.
Vorwärts: Drücken Sie die Taste „Vorwärts“. Das Etikettenantriebsmodul gleitet nach vorne. Mit dieser Funktion können Sie die Entfernung der Markierungsempfangsposition anpassen.
Zurück: Drücken Sie die Taste „Zurück“. Das Etiketten-Antriebsmodul gleitet nach hinten. Mit dieser Funktion können Sie den Abstand zur ursprünglichen Position des Etiketts anpassen.
Zurücksetzen: Durch Betätigen der Reset-Taste wird der Etikettenkopf auf Null zurückgesetzt.
Rohrblasen: Klicken Sie auf diese Taste, um Luft durch das Rohr zu blasen.
Standardabsaugung: Klicken Sie auf diese Schaltfläche, um die Standardplatte abzusaugen.
Passen: Drücken Sie die Taste „Passen“, und der Luftzylinder, der durch die gerade Blindplatte und die oberen und unteren beweglichen Zylinder des Kabelbaumplatzierungsmoduls geklemmt ist, bewegt sich.
Etikettenblasen: Klicken Sie auf diese Schaltfläche, um das Etikettenschild zum Blasen anzusaugen.
Etikett ausgeben: Halten Sie diese Taste gedrückt, um das Etikett auszugeben.
Serienaktion/Einzelaktion: Serienaktion bezieht sich auf die Fertigstellung eines Produktionszyklus bei jeder Auslösung, und Einzelaktion bezieht sich auf die Fertigstellung einer einzelnen Aktion bei jeder Auslösung.

Vorgehensweise:

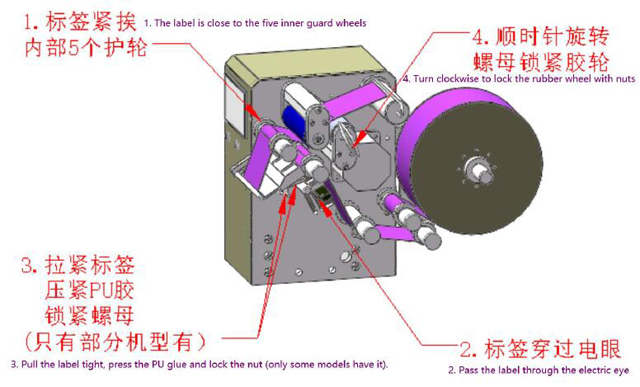

Installieren Sie zum Anbringen des Etiketts das Etikett wie in der Abbildung unten gezeigt auf dem Etikettenabziehmodul.

Start-up

Drehen Sie den Netzschalter im Uhrzeigersinn, um das Gerät einzuschalten. Drücken Sie den Not-Aus-Schlüssel und drehen Sie ihn im Uhrzeigersinn, um den Schlüssel zurückzusetzen.

Linienwechsel und Maschinenanpassung

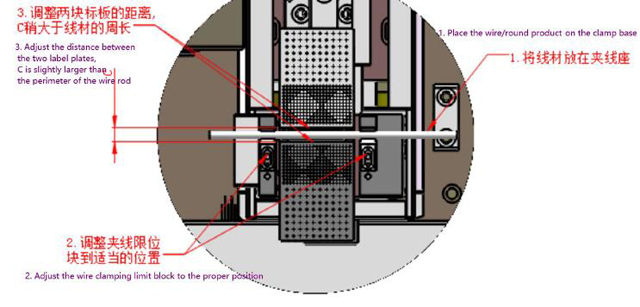

Passen Sie den Abstand zwischen der Verdrahtungsbasis und der Platine entsprechend dem Durchmesser des Kabels an, wie in der Abbildung unten gezeigt.

Tragen Sie in der Spalte „Breite des Trägerpapiers“ in Abbildung 3 jeweils die Breite des Trägerpapiers und den Durchmesser des Drahtes ein.

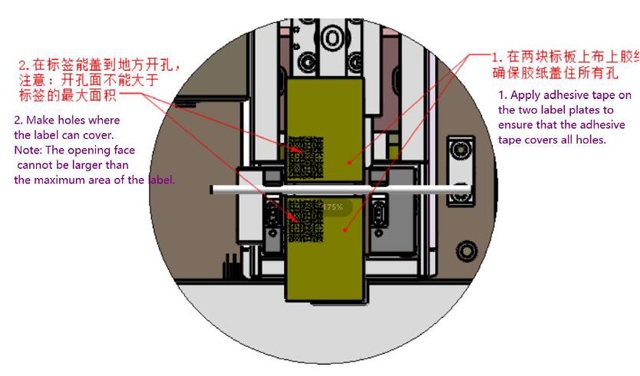

Klebeband anbringen und Löcher bohren

Vorder- und Rückseite des Etiketts sind nicht ausgerichtet

Wenn das Etikett während des Produktionsvorgangs vorne und hinten nicht ausgerichtet ist, können Sie dies direkt in der Spalte „Untere Papierbreite“ anpassen. Sie können zur Anpassung auch auf die „Taste 1 für Feineinstellung vorne und hinten“ und „Taste 2 für Feineinstellung vorne und hinten“ klicken und bei jedem Klick eine Änderung von 0,1 mm vornehmen.

Beschriftung links und rechts sind nicht ausgerichtet

Wenn die linke und rechte Seite des Etiketts nach dem Falten des Etiketts in der Mitte nicht ausgerichtet sind, lösen Sie zuerst die vier Befestigungsschrauben der Antriebsbaugruppe, passen Sie dann die linke und rechte Feineinstellungsmutter entsprechend der Abweichungsrichtung und dem Grad des Etiketts an und ziehen Sie schließlich die vier Befestigungsschrauben der Antriebsbaugruppe fest.

Wartung der Applikatorausrüstung für Flaggenetiketten:

Starker Druck ist strengstens untersagt. Bitte achten Sie stets auf Sauberkeit.
Führen Sie die Maschine regelmäßig durch und warten Sie sie.
Einmal im Monat Schmieröl in die bewegliche Position des Etikettenschildes einfüllen
Überprüfen Sie regelmäßig, ob sich Schmieröl im Ölbehälter des Öl-Wasser-Abscheiders befindet. Wenn nicht, füllen Sie es rechtzeitig nach.
Überprüfen Sie alle drei Monate den Verschleiß des Zahnriemens an allen Teilen der Maschine
