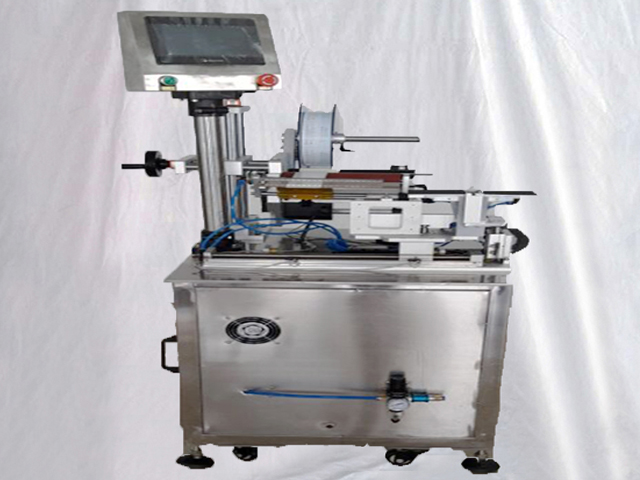

Halbautomatische Etikettiermaschine für Netzkabel, Kabel, Draht, Aufkleber, Flagge

• Modell: VK-T807
• Etikettiergenauigkeit: ±1 mm (ohne Abweichungen auf dem Produktetikett)
• Etikettiergeschwindigkeit: 20–40 Stück/Minute (hängt von der Produktgröße ab)
• Anwendbare Produktgröße: 20 ≤ Länge ≤ 300 mm, 20 ≤ Breite ≤ 200 mm
• Anwendbare Etikettengröße: 20 ≤ Länge ≤ 150 mm, 20 ≤ Breite ≤ 150 mm
• Maschinengröße: 970 * 790 * 1440 mm
• Luftdruck: 0,6 MPa
• Leistung: 220 V, 50/60 Hz/140 W
• Gewicht: 99 kg

Video ansehen

Manuelle Kabeletikettiermaschinen für runde Oberflächen ermöglichen die halbautomatische Beschriftung von Klebeetiketten oder Klebefolien auf Kabeln, Wasserrohren, Schraubendrehern usw.

So funktioniert die Maschine:

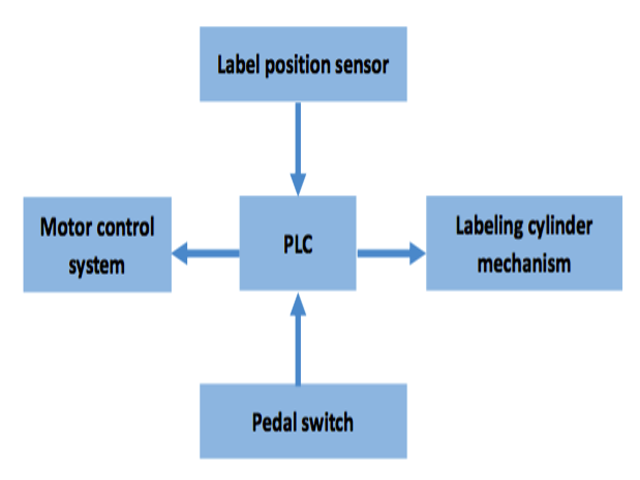

Die Etikettiermaschine basiert auf einer SPS als Kern, die Signale empfängt und die Arbeit aller Systeme steuert. Beim Betätigen des Pedalschalters wird das Signal an die SPS gesendet und gemäß einer Reihe von Programmen verarbeitet.

Schließen Sie dann die Vorgänge zum Abziehen und Zuführen des Etiketts ab, indem Sie das Schrittmotor-Steuerungssystem einschalten. Gleichzeitig achtet der Etikettenpositionssensor (auch als elektrisches Auge bekannt) immer auf den Abstand, den das durchlaufende Etikett zurücklegt.

Wenn ein Etikett durchgeht, sendet der Sensor sofort ein Signal an die SPS. Anschließend sendet die SPS gemäß einer Reihe von Programmen ein Signal an das Schrittmotor-Steuerungssystem, um das Etikettiersystem anzuhalten und zu starten und so den Etikettiervorgang abzuschließen.

Funktionsprinzip

Übertragungssystem:

Der Schrittmotor versorgt das Abziehen der Etiketten über den Zahnriemen, der den Traktionsmechanismus und den Materialaufnahmemechanismus antreibt, mit Energie, um so das Abziehen der Etiketten und das Recycling des Glassine-Trägerblatts zu ermöglichen.

Steuerungssystem:

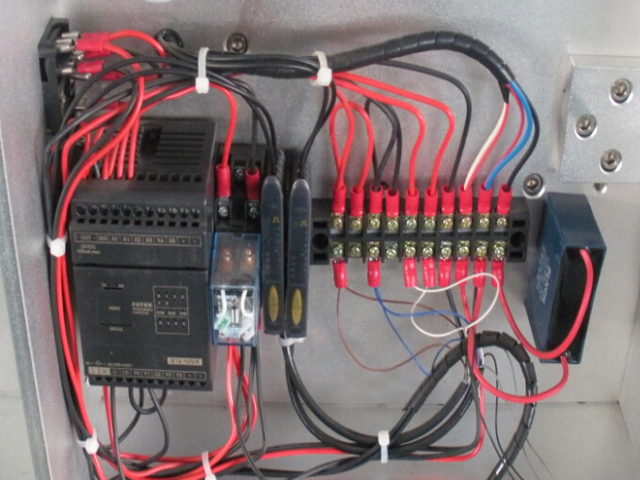

Diese Maschine wird mit Strom und Gas gesteuert. Das Signal vom Lichtwächter (SICK-Sensor) und dem Fußschalter wird zur Verarbeitung an die SPS übertragen, um alle Prozesse des Abziehens, Etikettierens und Zählens durchzuführen.

Anwendung der Kabelbeschriftungsmaschine:

Anwendbares Produkt: Die langen, runden Produkte, die auf der Oberfläche mit einem Papieretikett oder einem Folienetikett gekennzeichnet werden müssen;

Anwendbare Branchen: Weit verbreitet in der Elektro-, Medizin-, Kunststoffindustrie usw.

Technische Merkmale der Kabeletikettiermaschine:

Die kleine Struktur benötigt weniger Platz und lässt sich leicht bewegen und laden.

Gute Etikettierpräzision und -stabilität; sauber, keine Falten, keine Blasen.

Es ist einfach zu bedienen und einzustellen. Neue Mitarbeiter können es nach einer kurzen Schulung problemlos verwenden oder einstellen.

Stabiler Betrieb.

Technische Daten:

Konfiguration:

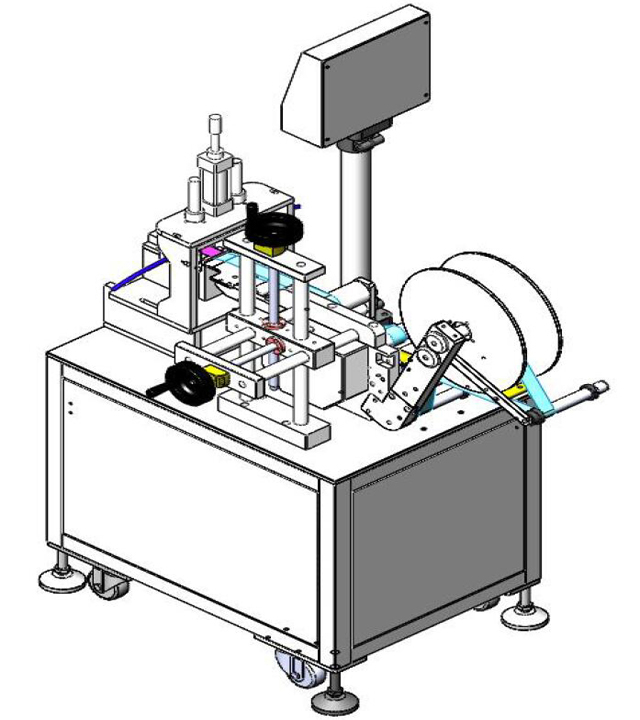

Andere Zeichnung

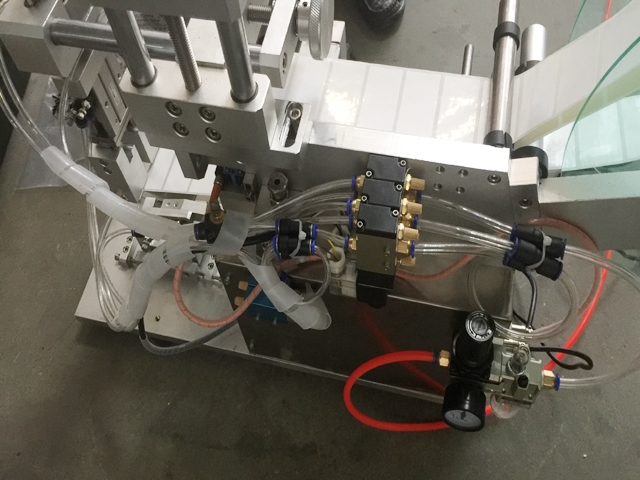

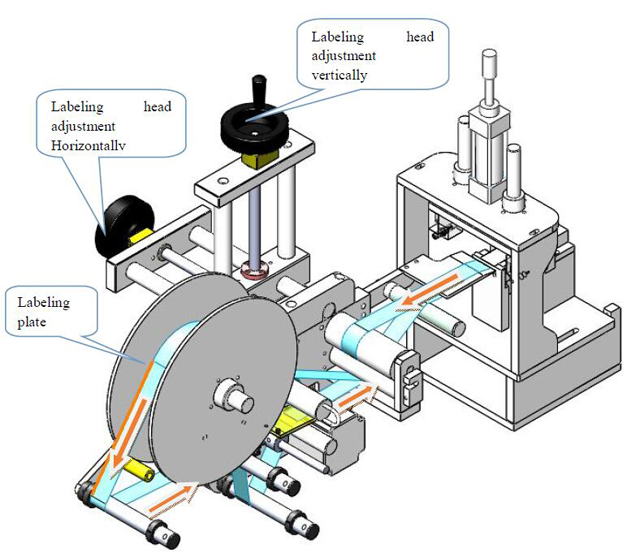

Etikettierkopf

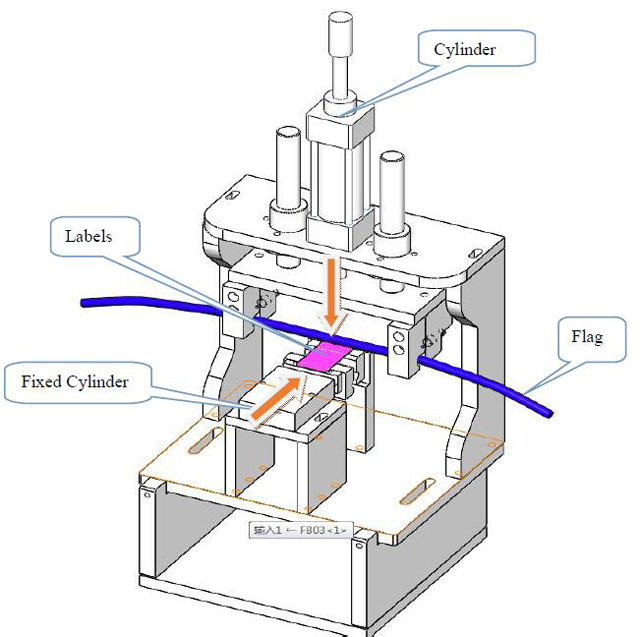

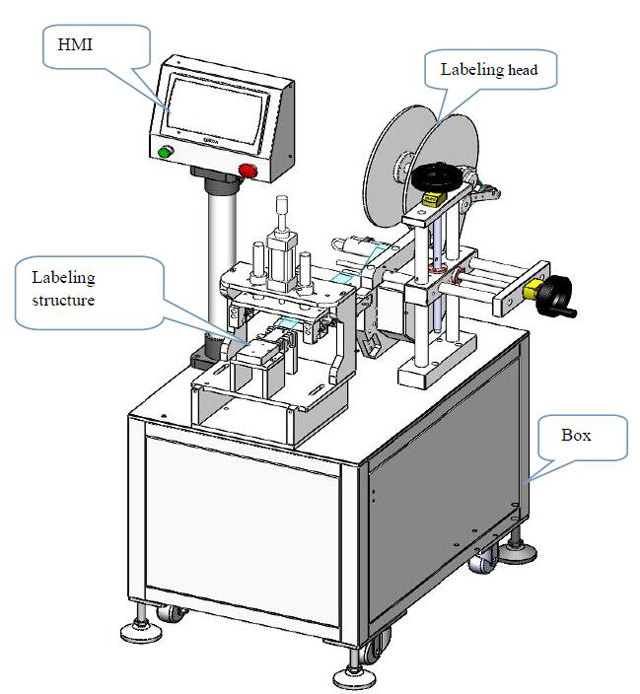

Beschriftungsstruktur

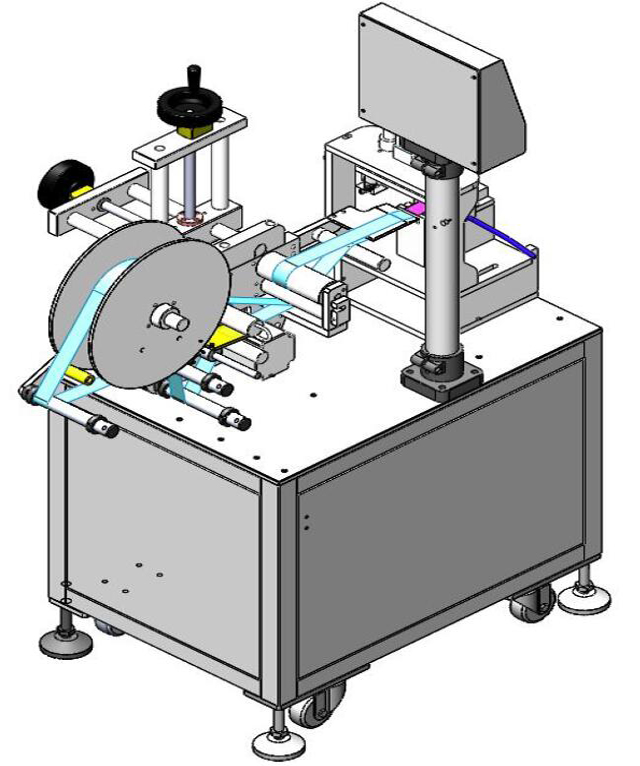

Rückansicht der Etikettiermaschine

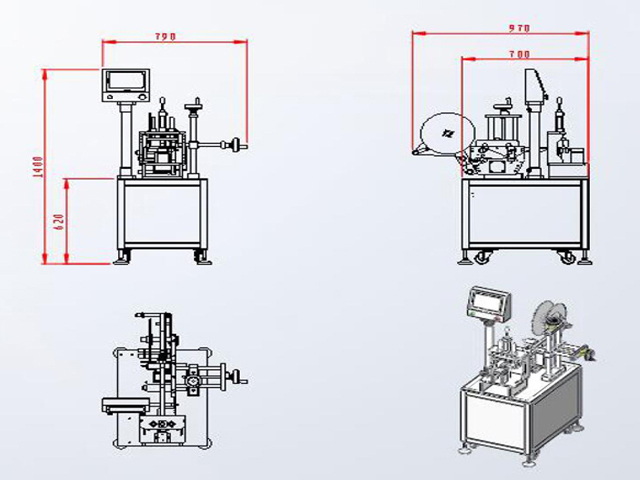

Maßzeichnung der halbautomatischen Kabelbeschriftungsmaschine:

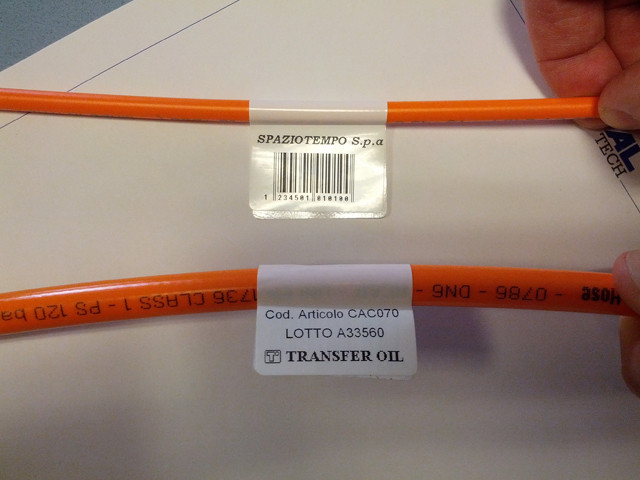

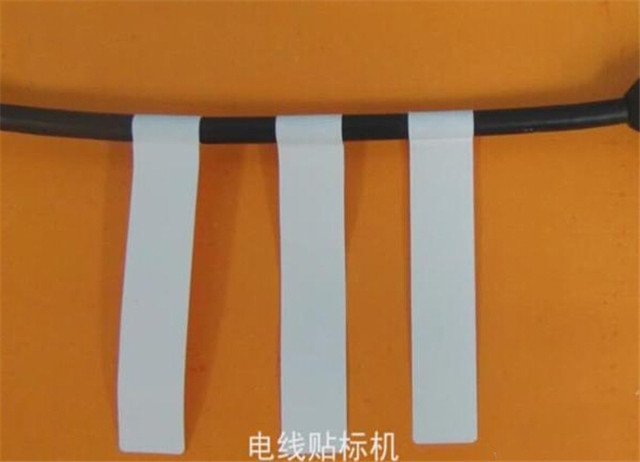

Beschriftungsbeispiele:
