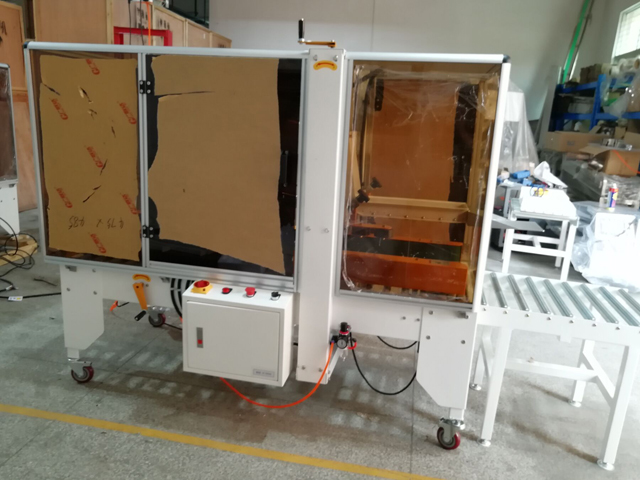

Verschließmaschine für Blechdosen und Kartons, Ausrüstung zum Verschließen von Kartons

Verschließmaschine für Blechdosen und Kartons, Versiegelungsgerät für Kartons

Siegelgeschwindigkeit: 800 ~ 900 / PRO STUNDE
Kartonabmessungen (B): 150 mm ~ 500 mm
Kartonhöhe (H): 120 mm ~ 500 mm
Kartonlänge (L): 200 mm ~ 600 mm
Anwendbares Band: 48 ~ 60 ~ 75 W x 1000 ML
Rollenlänge: 570 ~770 mm (EINSTELLBAR)
Maschinenabmessungen: L1880 x B900 x H1510 mm
Gewicht: ≈180 kg
MAX: 50dBA
Stromverbrauch: MAX: 1,2KW
Stromversorgung: 220 V/50 Hz/60 Hz/1 Ph oder 380 V/50 Hz/60 Hz/3 Ph
Luftquelle: 3kg/cm2 100nl/min

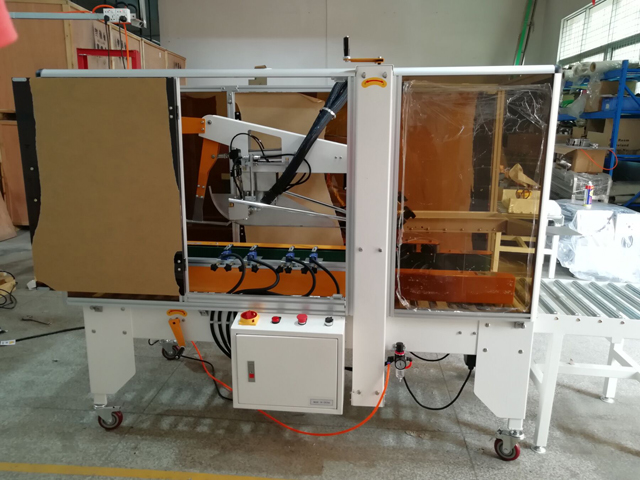

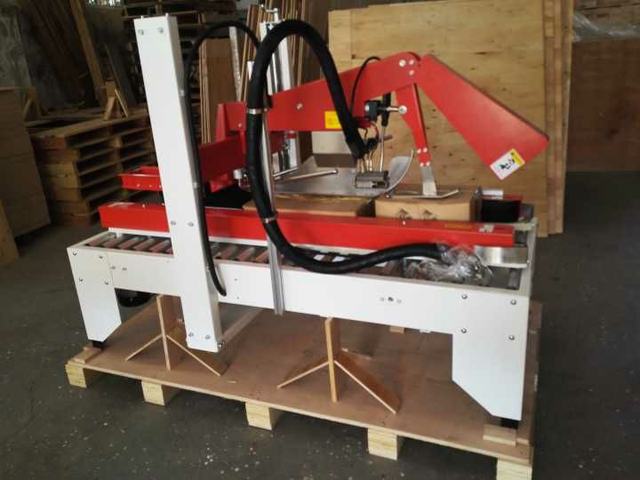

Die Maschine besteht aus zwei Teilen: Kartonverschließmaschine und Heißschmelzklebegerät. Dieses Verschließgerät ist zum Verschließen von Kartons und Klebeband geeignet. Die automatische Verschließklebebandmaschine mit automatischer Faltabdeckung ist das ideale Verpackungsgerät mit den Merkmalen Komfort, Wirtschaftlichkeit und Effizienz.

Teile für Kartonfaltverschließmaschine halbautomatisch
1. Motor: Taiwan Luyang
2. Netzschalter: Korea KACON
3. Lager: Japan NSK
4. Fräser: Japan SKD11
5. Förderbänder: Import aus Italien
6. Rolle: VK-CS-50E
7. Berührter Schalter: Japan OMRON
8. Zwischenrelais: Janpan IDEC
9. AC-Schütz: CHINT
10. Zylinder: Taiwan SHARKO
11. Magnetventil: Taiwan SHARKO

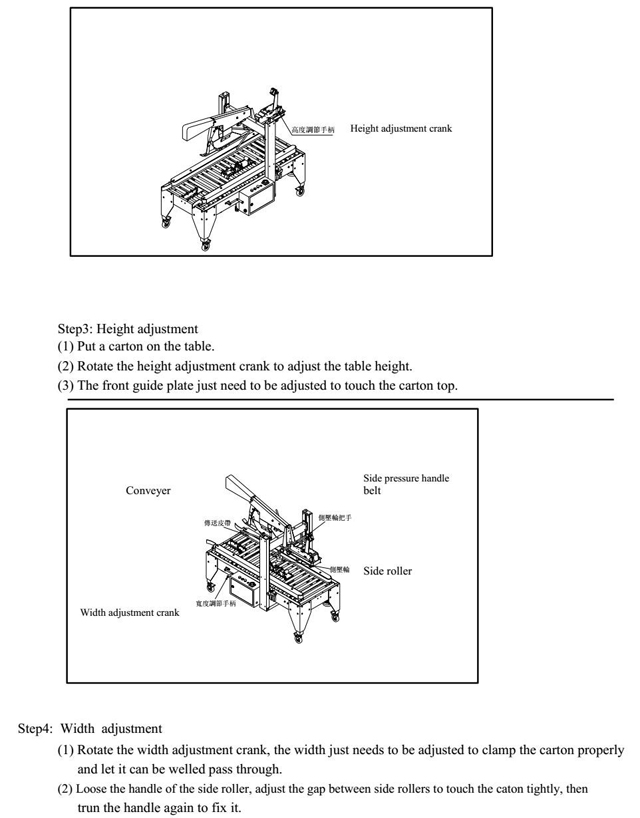

So passen Sie den Kartonverschließer an unterschiedliche Kartongrößen an:

Vor der Durchführung von Einstellarbeiten bitte die Stromzufuhr unterbrechen.

Schritt 1: Tischhöhenverstellung

Stellen Sie das Gerät auf den entsprechenden Ablageplatz und stellen Sie die Tischplatte auf die gewünschte Höhe ein.
(1) Die Einstellschraube lösen.
(2) Stellen Sie die Höhe des Tischbeins ein.
(3) Die Schraube festziehen.
(4) Drücken Sie den Stopper, um die Position zu fixieren.

Schritt 2: Pneumatische Einstellung

(1) Die Maschine an die pneumatische Versorgung anschließen.
(2) Ziehen Sie die Schraube heraus und drehen Sie sie im Uhrzeigersinn, um den Druck zu erhöhen, oder gegen den Uhrzeigersinn, um den Druck zu verringern
(3) Der pneumatische Druck sollte auf etwa 5-6 kg/cm² eingestellt werden.
(4) Nach Abschluss der Einstellarbeiten die Schraube festziehen.

Spezifikation

Siegelgeschwindigkeit: 800 ~ 900 / PRO STUNDE
Kartonabmessungen (B): 150 mm ~ 500 mm
Kartonhöhe (H): 120 mm ~ 500 mm
Kartonlänge (L): 200 mm ~ 600 mm
Anwendbares Band: 48 ~ 60 ~ 75 W x 1000 ML
Rollenlänge: 570 ~770 mm (EINSTELLBAR)
Maschinenabmessungen: L1880 x B900 x H1510 mm
Gewicht: ≈180 kg
MAX: 50dBA
Stromverbrauch: MAX: 1,2KW
Stromversorgung: 220 V/50 Hz/60 Hz/1 Ph oder 380 V/50 Hz/60 Hz/3 Ph
Luftquelle: 3kg/cm2 100nl/min

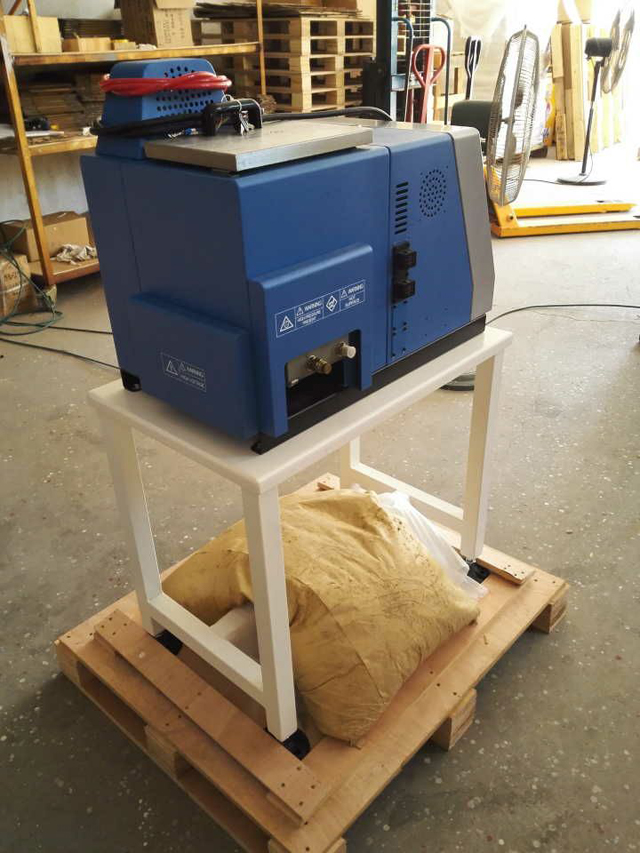

Technische Parameter des Heißschmelzklebegeräts

Volumen der Leimflasche: 10L
Fassungsvermögen: 9,8 l
Luftdruckbereich: 48–415 kPa (10–60 psi)
Eingangsspannungsstandard: AC200-240V 1PH 50/60HZ
Maschinengröße: 750 * 450 * 470 mm
Maschinengewicht: 65kg
Umgebungstemperaturbereich: 0-50 ℃
Temperaturbereich: 0-260 ℃
Max. Hydraulikbetriebsdruck: 8,7 MPa
Schutzarten: IP54

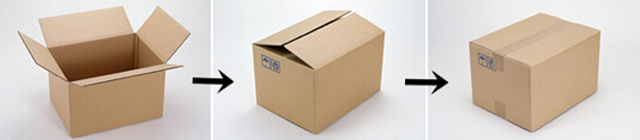

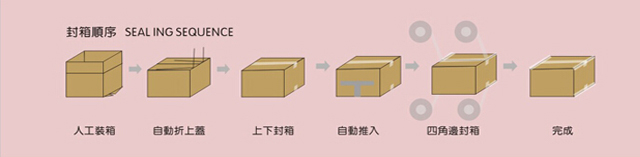

Flussdiagramm für den Kartonversiegelungsprozess mit Kartonversiegelungsgeräten:

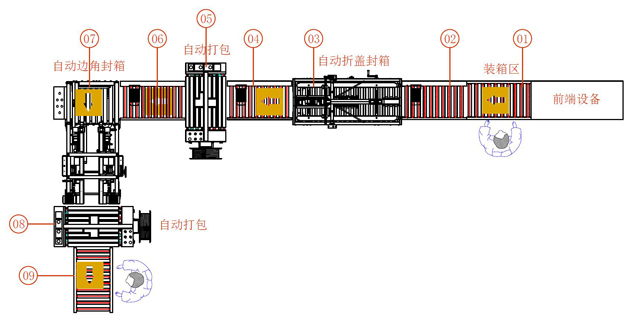

Arbeitsablauf für den vollautomatischen Kartonversiegelungs- und Verpackungsprozess:

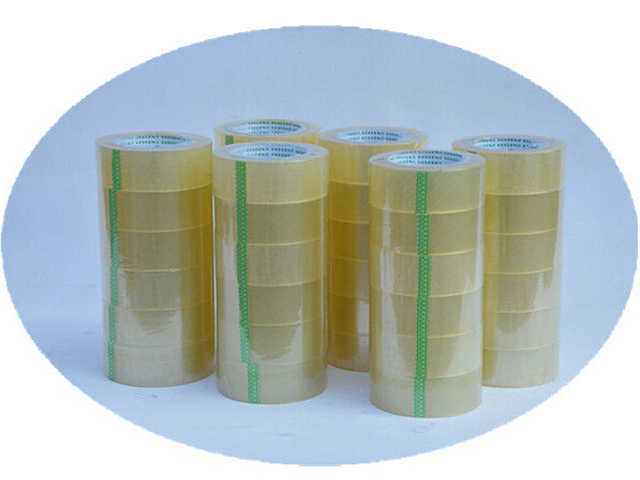

Mit der Kartonverschließmaschine ausgestattete Klebebänder zum Verschließen der Kartons:

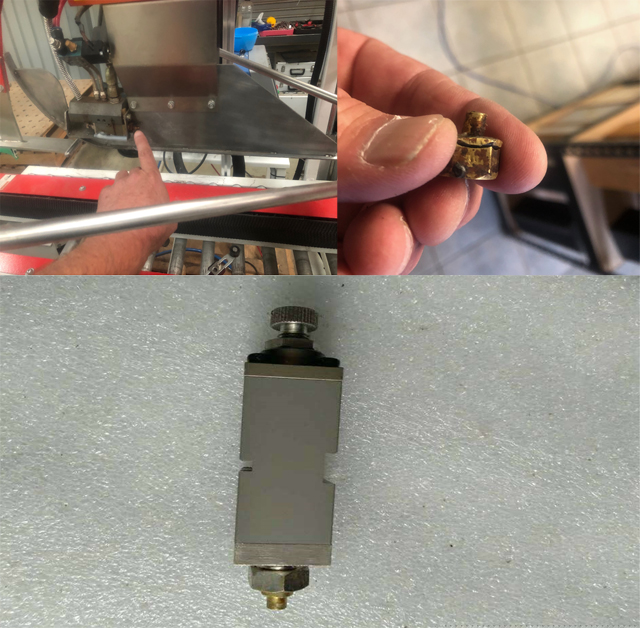

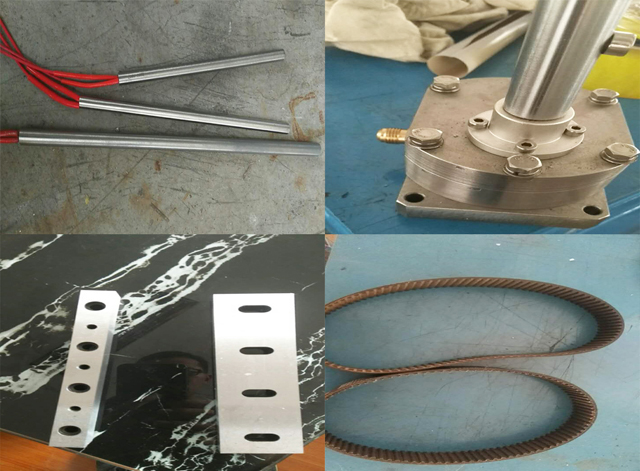

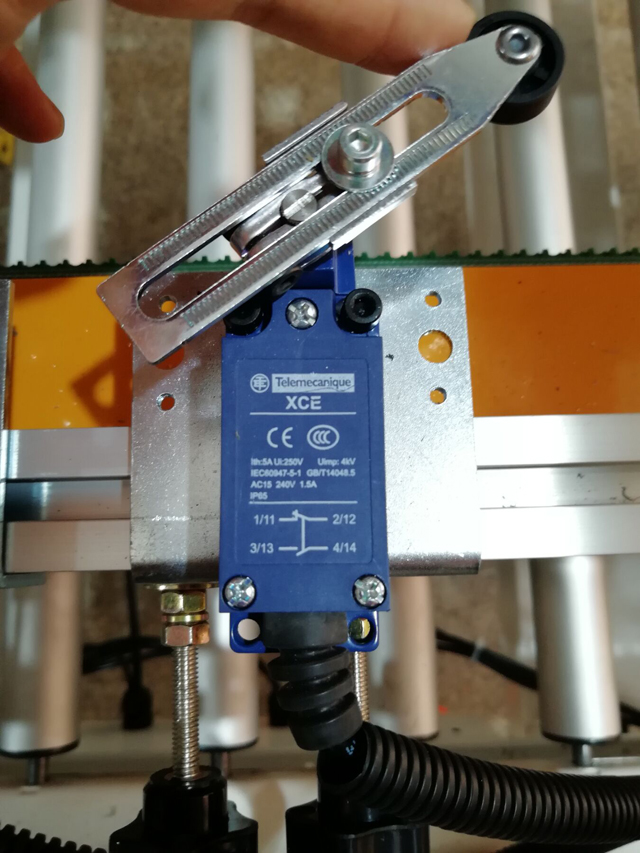

Ersatzteile für Versiegelungsmaschinen:

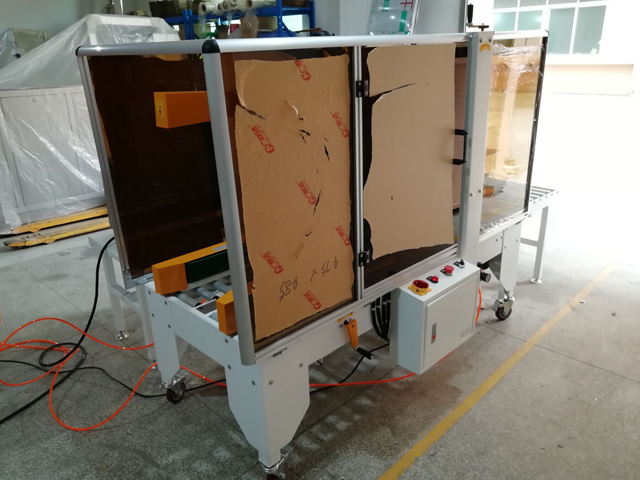

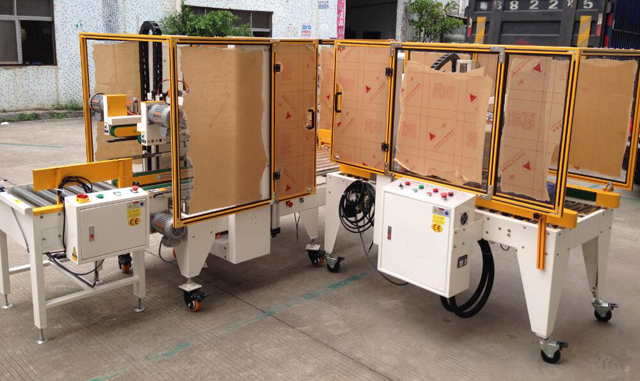

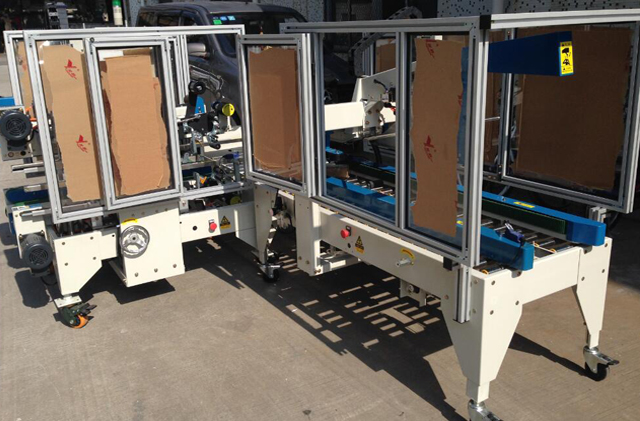

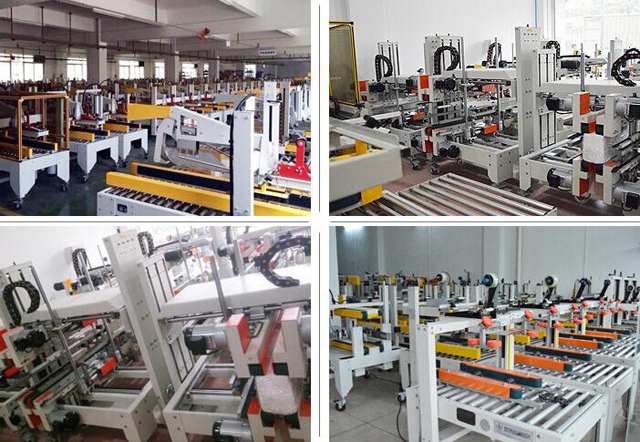

Werkstätte für Kartonverschließmaschinen, verschiedene Modelle, für die Montage und Inbetriebnahme

Störungen und Lösungen bei Kartonaufricht- und Versiegelungsgeräten:

Fehlfunktion des Versiegelers und Lösung
NEIN	Fehlfunktion	Mögliche Ursache	Lösung
1	Klebeband lässt sich nicht abschneiden	Die Reibahlenspitze ist nicht scharf genug. Die Reibahlenspitze ist durch die Verklebung blockiert.	Wechseln Sie den Reibahlenflicken Waschen Sie den Reibahlenflicken
2	Nach dem Abschneiden des Klebebandes bleibt ein Schwanz übrig.	Die Reibahlenauflage ist nicht scharf genug. Es liegt ein Schaft auf der Reibahlenauflage. Die Zugfeder ist zu locker.	Überprüfen Sie, ob die Mutter auf dem Reibahlensitz zu locker sitzt. Schmieren Sie die Mutter bei Bedarf.
3	Das Klebeband kann nicht vollständig am Karton haften.	Die Hauptfeder ist zu locker und es gibt Klebstoff auf der Achse der Rolle. Das Klebeband ist Disqualifikation	Passen Sie den Zug der Hauptfeder an und reinigen Sie die Rolle. Wechseln Sie das Klebeband
4	Der Karton wird in der Mitte verschlossen.	Die Mutter am Kleberad ist zu fest, die Höheneinstellung der Kartontransportlinie ist nicht geeignet und die Hauptfeder ist zu fest.	Kleberad lösen, Mutter verstellen, Höhe neu einstellen und Hauptfeder lösen.
5	Beim Versiegeln wird das Klebeband zerschnitten.	Der Reibahlenfleck steht übermäßig weit hervor.	Senken Sie die Stelle des Reibahlenflickens.
6	Das Klebeband liegt oft neben der Spur.	Der Druck der Führungsrolle auf den Karton ist nicht gleichmäßig.	Passen Sie den Abstand der Führungsrolle neu an.
7	Das Klebeband befindet sich nicht auf der Mittellinie.	Das Rücklaufsperrrad ist kaputt.	Ändern Sie den Rücklaufschutz.
8	Beim Versiegeln ist eine Anomalie aufgetreten.	Auf der Achsaufnahme befindet sich Staub.	Achsaufnahme reinigen und schmieren.
9	Vor dem Versiegeln ist ein Vorsprung vorhanden, nach dem Versiegeln ein Faltenwurf.	Die Geschwindigkeit der einzelnen Umreifungsbänder ist unterschiedlich und der Karton liegt beim Einschieben in die Maschine nicht an der richtigen Stelle.	Passen Sie den Zug jeder Transportlinie gleichmäßig an, damit der Karton an der richtigen Stelle abgelegt werden kann.
10	Es gibt Falten nach dem Versiegeln	die Dehnung des Klebebandes ist zu groß

Garantie: Für alle Maschinen gilt eine Garantie von 1 Jahr. (Von der Garantie ausgeschlossen sind Probleme aufgrund von Unfällen, Missbrauch, falscher Anwendung, Lagerschäden, Fahrlässigkeit oder Änderungen am Gerät oder seinen Komponenten. Auch leicht zerbrechliche Ersatzteile sind nicht in der Garantie enthalten.)

Installation: Wenn die Maschine in Ihrem Werk eingetroffen ist, kommt unser Techniker bei Bedarf zu Ihnen, um die Maschine zu installieren und zu testen und Ihren Arbeiter in der Bedienung der Maschine zu schulen (die Zugzeit hängt von Ihrem Arbeiter ab). Die Kosten (Flugticket, Verpflegung, Hotel, Reisekosten in Ihrem Land) gehen zu Ihren Lasten und Sie müssen dem Techniker 150 USD pro Tag bezahlen. Sie können auch zu uns ins Werk kommen, um an der Schulung teilzunehmen.

Nach dem Service: Wenn Sie ein Problem mit der Maschine haben, kommt unser Techniker zu Ihnen, um die Maschine so schnell wie möglich zu reparieren. Die Kosten gehen zu Ihren Lasten (wie oben).
