Vertikale runde Rotwein-Etikettiermaschine mit Drehteller-Flaschenzuführung

• Modell: VK-RPL
• Genauigkeit beim Aufkleben der Markierung: ±1 mm (enthält kein Produkt, Fehlertoleranz beim Etikett)
• Geschwindigkeit beim Anhaften an der Markierung: Beträgt 20–60/Minute (steht im Zusammenhang mit der Größe des Produktetiketts)
• Produktgröße anwenden: ￠ 30 ≤ Produktdurchmesser ≤￠ 100 mm;
• Etikettengröße anwenden: 15 ≤ Breite ≤ 110 mm, Länge ≥ 20 mm;
• Die gesamte Maschinengröße: 1800 × 900 × 1300 mm (Länge × Breite × Höhe)
• Legen Sie die Leistung an: 220 V, 50|60 Hz;
• Luftdruck: 0,2–0,5 MPas;
• Das gesamte Maschinengewicht beträgt 320 kg.

Video ansehen

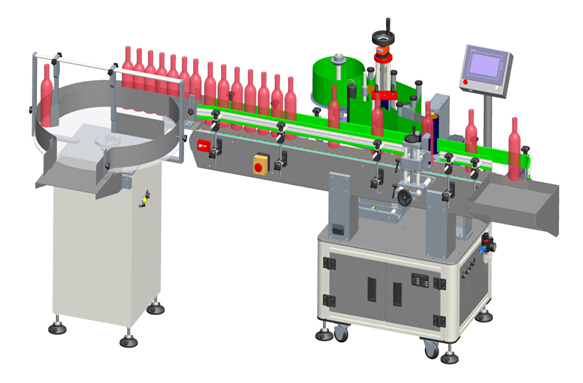

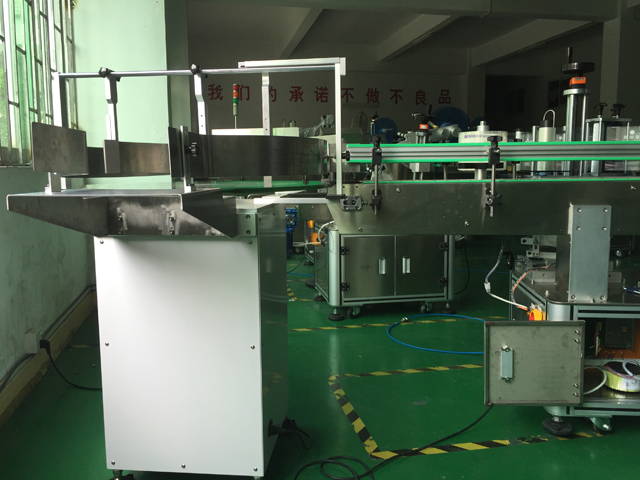

Automatische vertikale Etikettiermaschine mit Flaschenzufuhrtisch für Flaschen mit transparenten Etiketten. Um den Kundenanforderungen zu entsprechen, die Verbindungslinie der Rotweinflaschen nicht zu etikettieren, installieren wir neben dem Förderband einen weiteren Sensor, der den Flaschenboden erkennt. Um die transparenten Etiketten zu erkennen, verwenden wir schließlich den Universalsensor, der alle Etiketten optisch erkennen kann, egal ob undurchsichtig oder transparent.

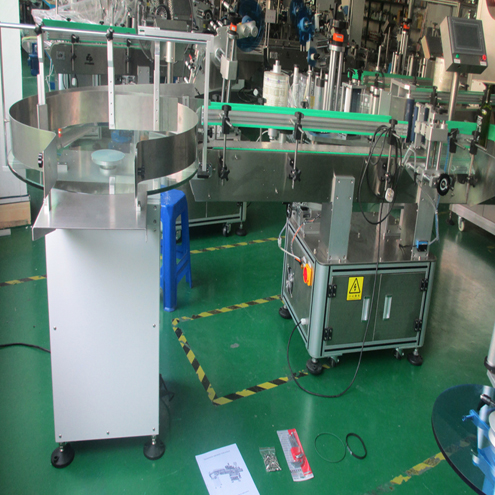

Hier sind die Endprodukte der Maschine, bereit zum Versand.

Grundlegende Verwendung

Die ganze Woche über kann es für verschiedene zylinderförmige Produkte verwendet werden, indem einfach die Doppelmarkierung auf der Rückseite angebracht wird, wie zum Beispiel auf Konservendosen, Kosmetikflaschen, Medikamentenflaschen usw.; Mit Dutzenden von Codemaschinen und anderen Nuancen können Markierungen angebracht und gleichzeitig Informationen wie Chargennummern usw. gedruckt werden.

Geltungsbereich:

Etikett anwenden: Das nicht eingetrocknete Gummietikett bildet keine Gummischicht, die Elektronik übernimmt die Codierung, der Formcode wartet;

Ein Produkt anwenden: Das Produkt erfordert das Anbringen eines Etiketts oder einer Folie auf dem Umfang der Nudeln, der konischen Oberfläche;

Angewandter Beruf: Umfangreiche Anwendung in den Bereichen Lebensmittel, Medizin, Kosmetik und Alltagsgegenstände, Elektronik, Eisenwaren, Kunststoffe usw.;

Angewandt wird solides Beispiel: Auf der runden PET-Flasche klebt eine Markierung, auf der Plastikflasche klebt eine Markierung, auf der Konservendose usw.

Basisparameter

• Modell: VK-RPL
• Genauigkeit beim Aufkleben der Markierung: ±1 mm (enthält kein Produkt, Fehlertoleranz beim Etikett)
• Geschwindigkeit beim Anhaften an der Markierung: Beträgt 20–60/Minute (steht im Zusammenhang mit der Größe des Produktetiketts)
• Produktgröße anwenden: ￠ 30 ≤ Produktdurchmesser ≤￠ 100 mm;
• Etikettengröße anwenden: 15 ≤ Breite ≤ 110 mm, Länge ≥ 20 mm;
• Die gesamte Maschinengröße: 1800 × 900 × 1300 mm (Länge × Breite × Höhe)
• Legen Sie die Leistung an: 220 V, 50|60 Hz;
• Luftdruck: 0,2–0,5 MPas;
• Das gesamte Maschinengewicht beträgt 320 kg.

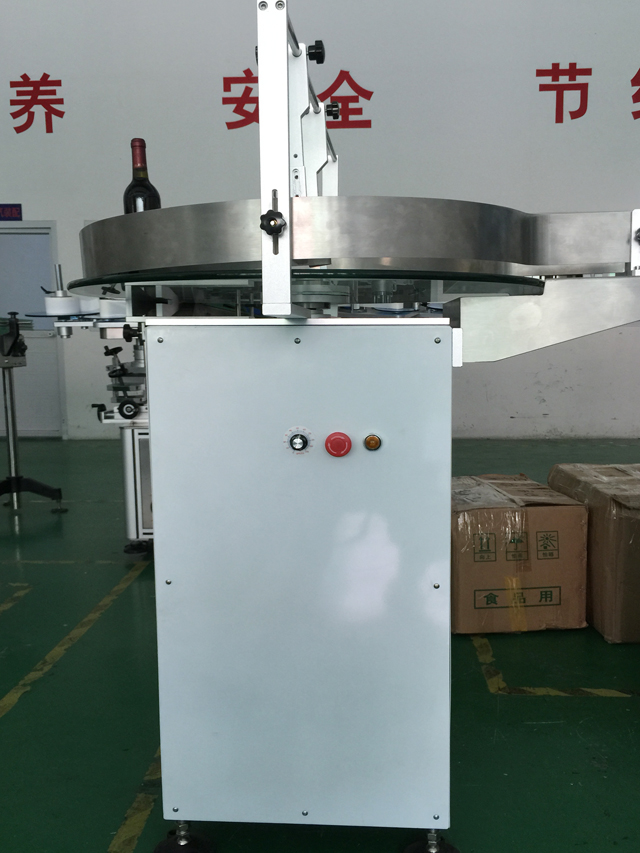

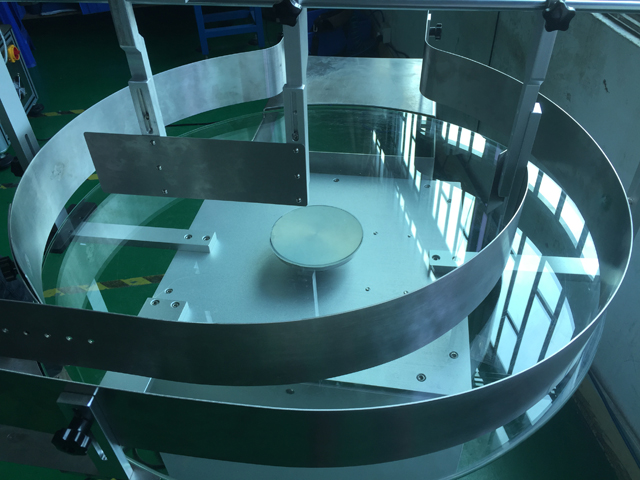

Fütterungstabellen Grunddaten wie unten:

• Anwendbare Spezifikationen: 20–1000 ml
• Flaschendurchmesser: φ 10-phi 80 mm
• Flaschenhöhe: 85-300 mm
• Produktionskapazität: 0–100 BPM (Geschwindigkeit einstellbar)
• Spannung: 220 V, 50 Hz
• Leistung: 0,5 kW
• Gewicht: 70 KG
• Formgröße: 1100 * 1000 * 1300 mm

Arbeitsprozess von A bis Z für Etikettiermaschinen

Weinflasche aufsetzen → Flaschenkartons auspacken → Flasche prüfen → Luftzylinder positionieren → Markierung aufkleben und Markierung beantworten → Etikett prüfen → Luftzylinder zurücksetzen → Produkt aussenden → Mit diesem zirkulieren

1. Die Flasche gelangt von der linken Seite in das Förderband;
2. Die Cent-Flaschen-Organisation reduziert die Transportgeschwindigkeit des Werkstücks und ermöglicht es, das Werkstück über eine Distanz zurückzuziehen, um die Zeit für das Aufkleben der Folgemarkierung sicherzustellen;
3. Das Werkstück gelangt in den Prüfbereich, wird geprüft und ausgestreckt, um das Werkstück niederzudrücken, während der Zylinder zum Verschieben positioniert wird.
4. Nach dem Positionieren des Werkstücks und der Aktivierung wird der Elektrotechniker angewiesen, das Etikett auszugeben und gleichzeitig eine Markierung zu senden.
5. Nachdem das Etikett ordnungsgemäß aufgeklebt ist, wird der Luftzylinder für die Rücksendung positioniert und das Werkstück wird an der markierten Position auf dem Förderband befestigt.
6. Das obere Ende ist in eine Flaschenorganisation unterteilt, um die Flasche entsprechend der Reihenfolge nach oben zu platzieren und eine Markierung in der Reihe anzubringen.

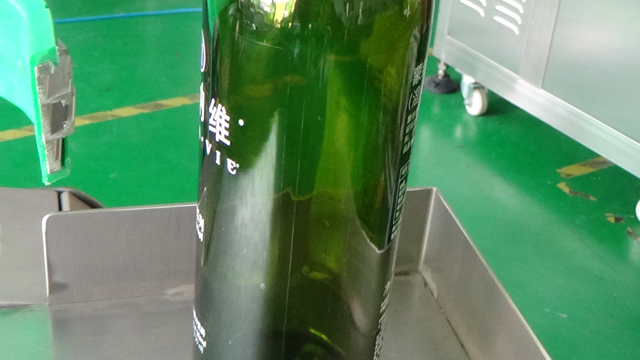

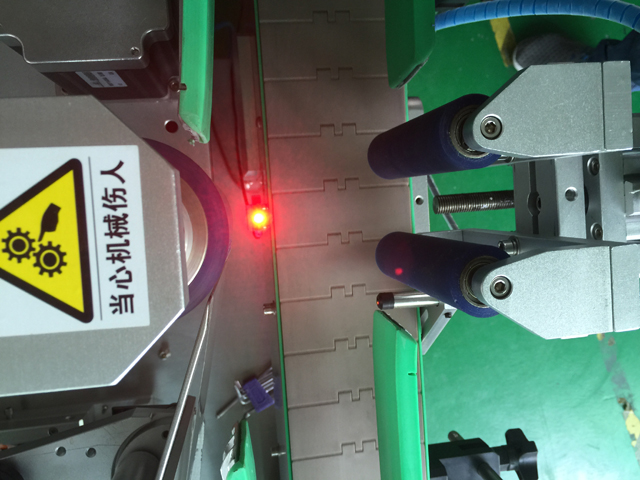

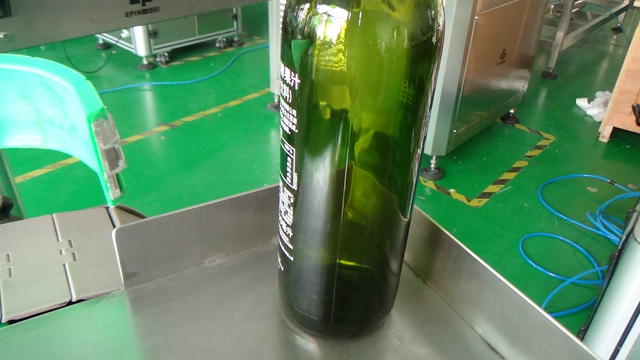

Individueller Aufbau, damit beim Etikettieren keine Bedeckung der Bindenaht entsteht

Universalsensor der Marke LEUZE zur Erfassung der transparenten Etikettenverpackung auf Rotweinen

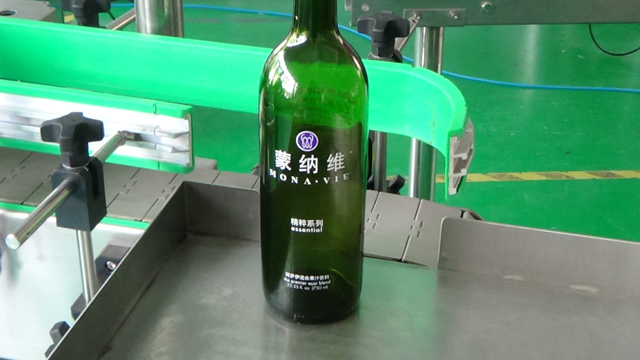

Endprodukte zur Probenbeschriftung

Garantie: Für alle Maschinen gilt eine Garantie von 1 Jahr. (Von der Garantie ausgeschlossen sind Probleme aufgrund von Unfällen, Missbrauch, falscher Anwendung, Lagerschäden, Fahrlässigkeit oder Änderungen am Gerät oder seinen Komponenten. Auch leicht zerbrechliche Ersatzteile sind nicht in der Garantie enthalten.)

Installation: Wenn die Maschine in Ihrem Werk eingetroffen ist, kommt unser Techniker bei Bedarf zu Ihnen, um die Maschine zu installieren und zu testen und Ihren Arbeiter in der Bedienung der Maschine zu schulen (die Zugzeit hängt von Ihrem Arbeiter ab). Die Kosten (Flugticket, Verpflegung, Hotel, Reisekosten in Ihrem Land) gehen zu Ihren Lasten und Sie müssen dem Techniker 150 USD pro Tag bezahlen. Sie können auch zu uns ins Werk kommen, um an der Schulung teilzunehmen.

Nach dem Service: Wenn Sie ein Problem mit der Maschine haben, kommt unser Techniker zu Ihnen, um die Maschine so schnell wie möglich zu reparieren. Die Kosten gehen zu Ihren Lasten (wie oben).
